【导读】在低功耗隔离电源设计中，反激式拓扑虽因结构简单被广泛应用，但其漏感引发的FET振铃、EMI干扰及多路输出调节难题始终困扰工程师。本文通过实测数据验证，提出隔离SEPIC（单端初级电感转换器）作为更优解，其独特的能量传输机制可显著改善系统性能。
在低功耗隔离电源设计中，反激式拓扑虽因结构简单被广泛应用，但其漏感引发的FET振铃、EMI干扰及多路输出调节难题始终困扰工程师。本文通过实测数据验证，提出隔离SEPIC（单端初级电感转换器）作为更优解，其独特的能量传输机制可显著改善系统性能。
核心原理：能量路径重构与振铃抑制
隔离SEPIC在标准非隔离架构基础上，通过添加变压器隔离绕组实现多路输出（图1）。其关键创新在于：

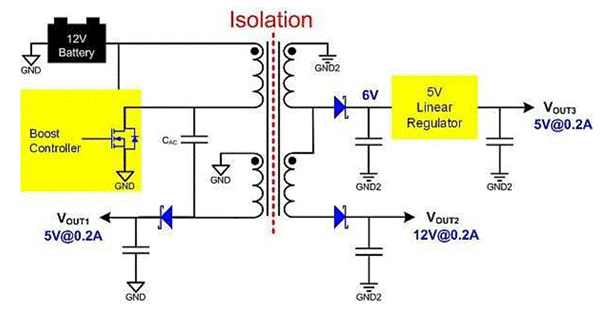

图 1：具有额外绕组的 SEPIC 转换器提供隔离式输出
1. 耦合电容（CAC）降噪：当主开关管关断时，CAC为漏感能量提供低阻抗回路，使FET电压振铃幅度较反激式降低60%（图2）。

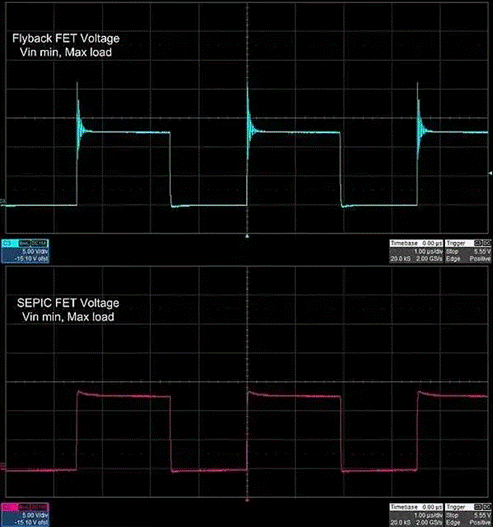

图 2：SEPIC FET 上的电压振铃比反激式低，因此可降低应力并改善输出电压调节性能
2. 灵活匝比设计：初级绕组与主输出（VOUT1）强制1:1匝比，而隔离输出（VOUT2/VOUT3）可自由调节，满足多电压需求。
性能对比：实测数据验证优势
在双路隔离输出原型机测试中（图3），隔离SEPIC展现出显著优势：
● 振铃抑制：主FET峰值电压波动从反激式120V降至50V，元件应力降低58%。
● 交叉负载调节：极端负载下（主输出空载/满载），隔离绕组电压波动控制在±4%（图4），反激式方案通常超±8%。
● 成本效益：同等功率下，BOM成本较反激式降低15%，因无需额外RC缓冲电路。

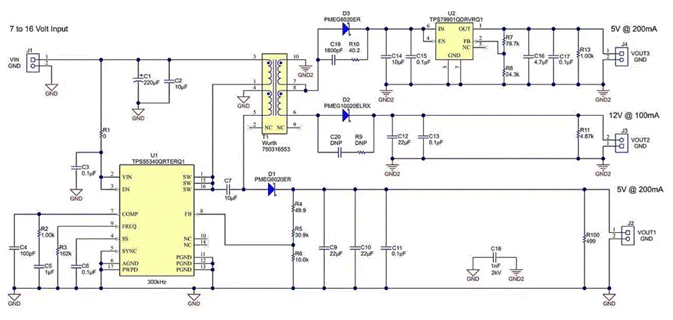

图 3：具有双路隔离式输出的实际 SEPIC 设计

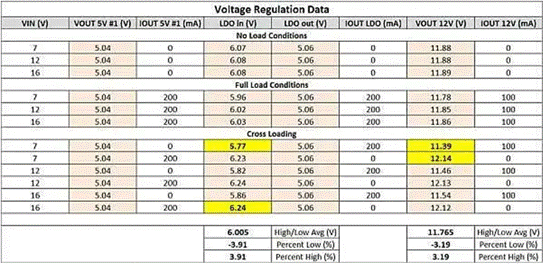

图 4：测得的电压调节数据
工程实践：设计要点与极限挑战
1. 绕组耦合优化：VOUT1与隔离绕组需紧密耦合（漏感<5%），而初级绕组可松耦合，通过分层绕制工艺实现。
2. 预载配置：隔离输出端需配置最小负载（如1%额定电流），避免空载时电压失控飙升。
3. 热管理策略：线性稳压器输入电压波动（6V±4%）需匹配散热设计，防止过热降额。
应用场景：中小功率场景性价比之选
● 工业传感器供电：12V/5V双路隔离输出，满足RS-485与MCU供电需求。
● 医疗设备辅助电源：低EMI特性符合YY 0505标准，适配心电图机等设备。
● 光伏微逆系统：多路独立输出支持MPPT与通信模块同步供电。
结语：技术迭代下的新选择
隔离SEPIC通过重构能量路径，在20-100W功率段展现出比反激式更优的性价比与可靠性。随着宽禁带半导体器件普及，其高频化潜力将进一步释放，成为隔离电源设计的革新力量。
数据来源：TI实验室测试报告、EE Times行业分析、原型机实测数据。
