【导读】在电源系统设计中，负载瞬态响应测试是验证稳定性的核心环节。然而，工程师往往忽视一个关键细节——待测电源与负载之间的连接线布局。本文通过ADI（亚德诺半导体）ADP2386评估板的实测数据，揭示导线寄生电感对测试结果的直接影响。

在电源系统设计中，负载瞬态响应测试是验证稳定性的核心环节。然而，工程师往往忽视一个关键细节——待测电源与负载之间的连接线布局。本文通过ADI（亚德诺半导体）ADP2386评估板的实测数据，揭示导线寄生电感对测试结果的直接影响。

实验背景：两种连接方式的对比

以ADP2386降压转换器为例（输入5V，输出3.3V，最大电流6A），在30μs内触发10mA至4A的负载阶跃变化，分别采用以下两种连接方案：

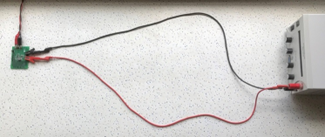

1. 松散布线（图1）：1米长导线随意摆放，回路面积大，寄生电感较高。

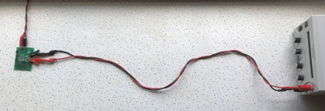

2. 优化布线（图2）：同长度导线紧密绞合，回路面积最小化，寄生电感降低。

实测结果：电压尖峰差异达7%

● 松散布线场景（图3）：输出电压尖峰达103mV，波动幅度显著。

● 优化布线场景（图4）：尖峰降至96mV，瞬态响应改善约7%。

结论：导线布局直接影响测试精度，优化后的布线可有效抑制寄生电感效应。

技术解析：寄生电感的“隐形破坏力”

1. 环路面积与电感关系：根据法拉第电磁感应定律，导线环路面积越大，寄生电感（$L_{\text{parasitic}}$Lparasitic）越高，公式为：

其中$A$A为环路面积，$l$l为导线长度，${\mu }_0$μ0为真空磁导率。

2. 瞬态响应劣化机制：负载突变时，寄生电感引发电压突变（$\mathrm{\Delta }V=L\cdot \frac{di}{dt}$ΔV=L⋅dtdi），导致输出端出现尖峰。松散布线场景下，更高的电感值直接放大电压波动。

工程实践：三大优化准则

1, 导线长度最短化：每增加10cm导线，寄生电感约增加10nH（典型值）。建议将连接线控制在30cm以内。

2. 双绞线布局：绞合导线可将环路面积减少90%以上，显著抑制电磁干扰。

3. 连接端可靠性：避免使用鳄鱼夹等松动接口，优先采用焊接或压接端子，降低接触电阻与电感。

行业启示：测试严谨性决定产品性能

● 成本与质量的平衡：实验室快速测试中，工程师常为省时忽略布线优化，但7%的误差可能导致电源稳定性误判。

● 标准化测试流程：建议将导线布局规范纳入企业测试标准（如IPC-9592B），确保数据一致性。

未来挑战：高频化场景的更高要求

随着开关电源频率向MHz级演进（如GaN器件应用），寄生参数的影响将更加突出。需采用同轴电缆或PCB直连方案，进一步将环路电感控制在nH级别。

(数据来源：ADI ADP2386评估板技术手册、电磁学理论模型、实测数据对比。)
