【导读】在新能源汽车电机控制器中，因独石电容（MLCC）寿命估算偏差导致的批次召回事件屡见不鲜——某车企因未考虑电压波动影响，实测电容寿命仅为理论值的30%，最终付出1.2亿元代价。MLCC的寿命不仅关乎电子系统的可靠性，更直接影响企业的质量成本。本文通过拆解温度、电压、湿度三大力学模型，结合车规、工业、5G等典型场景，提供一套可落地的寿命计算与优化方法论。
在新能源汽车电机控制器中，因独石电容（MLCC）寿命估算偏差导致的批次召回事件屡见不鲜——某车企因未考虑电压波动影响，实测电容寿命仅为理论值的30%，最终付出1.2亿元代价。MLCC的寿命不仅关乎电子系统的可靠性，更直接影响企业的质量成本。本文通过拆解温度、电压、湿度三大力学模型，结合车规、工业、5G等典型场景，提供一套可落地的寿命计算与优化方法论。
一、独石电容的失效机制与寿命定义
MLCC的寿命终点通常定义为容值衰减超过20%或绝缘电阻下降至初始值的10% ，其核心失效诱因包括：
1. 介质老化：钛酸钡（BaTiO₃）晶格在高温高电场下发生离子位移，介电常数（εr）下降。
2. 电极劣化：镍/铜电极在湿度渗透下氧化，等效串联电阻（ESR）上升。
3. 机械应力：温度循环导致陶瓷-电极界面开裂，容值骤降。
行业标准参考：
●AEC-Q200：车规MLCC需通过1000次-55℃~150℃温度循环测试，容值漂移≤15%。
●JEDEC JESD22-A108：高温工作寿命测试（85℃/额定电压，1000小时）容变≤10%。
二、寿命计算的核心模型与公式推导
1. 温度驱动的Arrhenius模型
Arrhenius方程量化了温度对化学反应速率的加速作用，适用于MLCC介质老化寿命预测：
：标准测试条件下的寿命（如125℃/2000小时）。
Ea ：激活能（X7R介质1.0~1.2 eV，C0G介质1.5 eV）。
、Ttest ：实际工作温度与测试温度（单位：开尔文）。
计算案例：
某X7R电容标称寿命2000小时（125℃），在85℃环境工作时：
2. 电压加速因子（Voltage Acceleration Factor）
当工作电压超过额定值的50%时，电压应力显著缩短寿命：
修正寿命：
示例：
某50V电容实际工作电压40V（80%额定值），则：
3. 湿度影响的Peck模型
高湿度环境引入离子迁移风险，加速因子公式为：
联合模型：
案例：
若上述电容在湿度60%环境下工作（测试湿度50%）：
三、典型场景下的寿命预测与优化
场景1：新能源汽车电机控制器（高应力环境）
● 条件：温度105℃、电压波动±20%、湿度60%RH。
● 输入参数：
● 标称寿命：125℃/2000小时（X7R介质，Ea=1.1eV）。
● AFV=(1.2)3=1.728，AFH=1.82。
● 计算结果：
● 优化策略：
● 选用150℃高温型号（如TDK C5750X7R2A105M），寿命提升至2.3年。
● 增加电压缓冲电路，限制波动范围至±10%。
场景2：5G基站射频电源模块（低应力环境）
● 条件：温度70℃、电压稳定（30%额定值）、湿度30%RH。
● 输入参数：
● 标称寿命：125℃/5000小时（C0G介质，Ea=1.5eV）。
● AFV≈0AFV≈0，AFAFH=e0.06×(30−50)≈0.30。
●计算结果：
●结论：C0G电容在低应力场景下寿命远超设备服役周期（10~15年）。

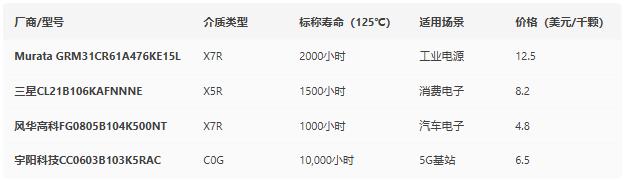

四、国内外厂商寿命指标对比与选型建议
选型要则：
●车规级：优先选择TDK、Murata，标称寿命≥2000小时，降额至50%使用。
●成本敏感型：风华高科X7R系列可满足一般工业需求，需加强湿度防护。
五、寿命验证实验与失效分析
1. 高温加速老化测试：
●条件：125℃、1.5倍额定电压，持续1000小时。
●合格标准：容值变化≤10%，IR≥1000 MΩ。
2. 温湿度偏压（THB）测试：
●条件：85℃/85% RH，额定电压，1000小时。
●验收指标：无短路，容漂≤15%。
结语：构建可靠性优先的设计思维
独石电容的寿命预测绝非简单的公式套用，而是需要融合物理模型、场景参数与实验验证的系统工程。工程师应：
●在设计中明确温度、电压、湿度三大约束边界；
●通过降额设计（电压≤50%、温度≤80%额定值）降低失效风险；
●对国产替代方案实施加速老化测试与批次抽检。
随着AI仿真技术的发展，未来可通过数字孪生模型实时预测MLCC寿命，为智能运维提供数据支撑。唯有将理论计算与工程实践深度结合，方能实现电子系统全生命周期的可靠性与经济性双赢。
推荐阅读：
基于龙芯1D的智能水表，无机械结构+NB-IoT远程监测技术解析
