在精密测量、医疗仪器及工业传感系统中，信号链的μV级精度直接决定系统性能上限。而电源噪声，常以隐形杀手的姿态吞噬ADC/DAC的有效位数——当1mV电源纹波可导致12位ADC丢失4个LSB时，电源架构选型便成为精度保卫战的核心战场。本文从噪声频谱与拓扑本质出发，拆解LDO、开关电源及混合架构的噪声基因，并通过多场景实测数据，揭示高精度信号链的电源设计法则。
一、电源噪声：信号链精度的沉默杀手
1. 噪声传递函数
●关键公式：ENOB = (SNR - 1.76)/6.02
电源噪声通过PSRR（电源抑制比）耦合至信号路径，100kHz处60dB PSRR意味着10mV纹波衰减为10μV输出误差
●实测案例：24位Σ-Δ ADC在3.3V供电时，500nV/√Hz的电源噪声可导致有效分辨率下降1.2位

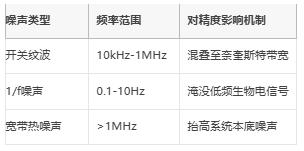

2. 噪声频谱的三维攻击
二、电源拓扑噪声特性深度对比
1. LDO：低噪声领域的守门员
●优势基因
●超低频PSRR >80dB（如TPS7A4700）
●噪声密度低至1μVrms（1-100kHz）
●致命短板
●效率＜60%（压差3V@5V输出）
●热耗散限制功率密度
2. 开关电源：效率与噪声的平衡术
●Buck架构噪声图谱
●典型纹波：20-50mVpp（无滤波时）
●高频振铃：>100MHz EMI风险
●噪声驯服关键技术
●双级滤波：LC+π型滤波器衰减60dB@1MHz
●同步整流：减少体二极管反向恢复噪声
3. 混合架构：鱼与熊掌的兼得之道
●"开关+LDO"级联方案
●拓扑示例：48V输入 → SiC Buck → 5V → LDO → 3.3V
●性能实测：
●效率提升至92%
●输出噪声<3μVrms
三、实战选型：四大场景的电源架构抉择
1. 医疗EEG脑电采集
●需求：0.1-100Hz带宽，0.1μVpp噪声
●方案：锂电池 → 低噪声LDO(ADM7150)
●关键参数：
●噪声：0.47μVrms (10-100kHz)
●PSRR：90dB@1kHz
2. 工业振动传感器
●需求：24位ADC，动态范围>110dB
●方案：24Vdc → Silent Switcher®(LT8614) → LDO(LT3045)
●实测数据：
●开关纹波：<2mVpp
●输出噪声：0.8μVrms
3. 车载摄像头ISP供电
●挑战：发动机启停引发电压跌落
●方案：12V电池 → 4A Buck-Boost(LT8210) → LDO阵列
●抗扰特性：
●维持3.3V±1% @ 6V-16V输入
●100ns负载瞬态响应
四、前沿降噪技术突破
1. GaN+数字控制架构
●优势：
●开关频率提升至5MHz（减少滤波器体积）
●死区时间精确至100ps（降低交叉传导噪声）
●案例：TI LMG3525方案使EMI降低12dBμV
2. AI驱动的自适应PSRR优化
●工作原理：
●实时监测信号链频段（如ECG的0.67Hz QRS波）
●动态调整电源工作频率避开敏感区
●成效：有效分辨率提升0.5位
结语
信号链的精度战争本质上是电源噪声的攻防战——当工程师在LDO的纯净性与开关电源的高效性间艰难抉择时，混合架构与GaN/数字控制技术正开辟第三条道路。记住：1μV的噪声预算需从系统级规划开始，通过精确计算PSRR衰减曲线、采用频谱错位策略，方能在效率与精度的钢丝上走出最优路径。未来，随着AI实时调谐技术与宽禁带器件的融合，电源管理将不再是精度的枷锁，而是释放信号链极限性能的钥匙。
