【导读】滤波电感（Filtering Inductor）是利用电感元件对交流信号的阻碍特性（感抗XL=2πfL），专门设计用于抑制电路中高频噪声、消除电磁干扰(EMI)的无源元件。
在日益复杂的电磁环境中，滤波电感作为电路中的“噪声警察”，默默守护着电子设备的稳定运行。本文将深入剖析其技术本质与选型策略。
技术解析：定义、原理与核心价值
定义：滤波电感（Filtering Inductor）是利用电感元件对交流信号的阻碍特性（感抗XL=2πfL），专门设计用于抑制电路中高频噪声、消除电磁干扰(EMI)的无源元件。根据噪声路径可分为：
●共模电感：抑制两线对地共模噪声
●差模电感：抑制线间差模噪声
工作原理：当高频噪声电流通过电感时，电感产生反向电动势阻碍电流变化，将噪声能量转化为磁能存储并耗散；而对低频或直流信号阻抗极小，实现无损通过。
核心优势：
1. 高效噪声滤除：针对特定频段（尤其是中低频）噪声抑制效果远超电容或磁珠。
2. 结构简单可靠：无极性、无复杂半导体结构，理论寿命长。
3. 大电流承载：尤其适合电源输入/输出级的大电流滤波场景。
4. 提升系统EMC：是满足电磁兼容(EMC)标准的关键元件。
关键应用场景与选型痛点
●开关电源(SMPS)：输入EMI滤波、PFC电路、输出LC滤波（如服务器电源、适配器）。
●汽车电子：新能源汽车OBC(车载充电机)、DC-DC转换器、电机驱动、BMS（耐高温、高可靠性要求）。
●工业设备：变频器、伺服驱动器、PLC（抗震动、宽温要求）。
●通信设备：基站电源、光模块供电电路（高频、低损耗要求）。
●消费电子：高端电视主板、路由器、快充充电器（小型化、低成本）。
选型核心痛点：在满足电气性能（电流、感量、频率特性）和物理尺寸限制下，如何平衡成本、可靠性与供应链稳定性成为工程师最大挑战，其中原厂品牌的选择至关重要。
成本拆解与选型黄金法则
滤波电感成本构成 (典型百分比)：
●原材料 (60%-75%)：铜线（受国际铜价波动影响大）、磁芯材料（铁氧体、铁硅铝、铁镍钼等，性能/成本差异显著）。
●制造加工 (20%-30%)：绕线、组装、焊接、测试。
●管理/利润 (5%-15%)：品牌溢价、研发分摊、运营成本。
●定制化成本：特殊尺寸、超高要求（如汽车级）可能大幅增加成本。
●选型核心要则 (Cost-Performance-Reliability Trade-off)：
1.电流值 (Irms, Isat)：
●额定电流(Irms)：确保温升达标（ΔT<40℃常见）。
●饱和电流(Isat)：电感量下降10%-30%时的电流，必须高于电路峰值电流！是选型首要考量。测试方法：直流叠加法。
2. 电感值(L)与频率特性：
● 满足目标频段噪声抑制要求（感抗XL=2πfL）。
●关注电感值随频率/直流偏置的变化曲线(DC Bias, Frequency Characteristic)。
3. 直流电阻(DCR)：直接影响效率（损耗P=I²*DCR）和温升，越低越好（但成本↑）。
4. 工作温度范围与温升：工业(-40℃~+125℃)、汽车(-40℃~+150℃)要求严苛，影响磁芯和封装材料选择。
5. 尺寸与安装方式：贴片(SMD)是主流，功率越大尺寸越大。需匹配PCB空间。
6. 认证与可靠性：汽车电子(AEC-Q200)、工业级长寿命要求。
7. 成本敏感度：消费类极致追求Cost Down，工业/汽车可接受更高成本换取可靠性。
全球头部原厂品牌深度对比与供应链策略
下表综合技术实力、成本定位、市场覆盖、服务支持等维度分析：

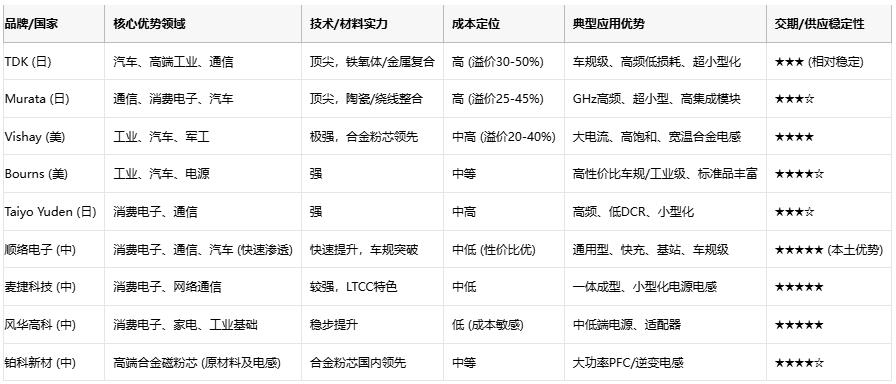

表：滤波电感全球头部原厂综合竞争力对比 (数据来源：Paumanok市场报告、ECIA、厂商公开资料、分销商调研)
成本与选型策略解读：
●国际大厂 (TDK, Murata, Vishay)：技术标杆，品质顶尖，尤其满足汽车、高端工业严苛要求。但成本显著高于国产（通常溢价30%-50%甚至更高），交期易受国际供应链波动影响。选型场景：高可靠性要求（车规AEC-Q200）、极端环境（高温/高湿/震动）、高频/超低损耗需求、品牌指定项目。
●国产头部 (顺络, 麦捷, 铂科)：成本优势是核心竞争力，性价比突出（同样规格价格低20%-40%）。技术追赶迅速，顺络、麦捷等已通过车规认证，在消费、通信、中端工业、新能源领域市占率快速提升。供应链响应快，交期稳定。选型场景：成本敏感型消费电子、量大标准品、本土化供应链需求、中端工业/汽车应用（非核心安全件）、国产替代项目。
●国产中坚 (风华等)：主打极致成本，满足基础性能要求，在低端消费电子、家电市场有优势。选型场景：对性能、温升、寿命要求不苛刻的极低成本应用。
选型决策树：
●是否车规/超高可靠要求？ 是 → 优选国际大厂(TDK, Vishay)或国产龙头车规品(顺络)。
●是否高频/超低损耗/极小尺寸？ 是 → 优选Murata、TDK。
●是否大电流/高饱和？ 是 → 优选Vishay、铂科(合金粉芯)、Bourns。
●是否成本极度敏感？ 是 → 优选国产中坚(风华等)，确保基础参数满足。
●是否追求综合性价比与稳定供应？ 是 → 国产龙头(顺络、麦捷)是首选。
结论
滤波电感选型是技术参数与商业智慧的交汇点。国际品牌凭借性能标杆占据高端市场，但高昂成本与供应链风险日益凸显；国产头部厂商以快速迭代的技术实力和显著成本优势，正从中低端消费电子向工业、汽车领域突破。工程师的终极任务，是在饱和电流、温升等核心参数的安全红线内，将可靠性、成本与供应稳定性动态平衡——当国产电感的技术鸿沟逐渐缩小，这场静默的替代浪潮已让性价比成为改写市场格局的关键变量，使每一颗电感都成为系统稳定运行的无声基石。
