【导读】磁环电感作为现代电子电路中的关键无源元件，其核心构造是在环形磁芯上绕制导线线圈形成闭合磁路。这种独特的环形结构使其在电磁性能上具有显著优势，工作原理基于法拉第电磁感应定律：当电流通过线圈时，在磁环内部产生强约束磁场；而当电流变化时，该磁场又感应出阻碍电流变化的电动势，从而实现对电路能量的存储与转换。
一、磁环电感核心特性解析
磁环电感作为现代电子电路中的关键无源元件，其核心构造是在环形磁芯上绕制导线线圈形成闭合磁路。这种独特的环形结构使其在电磁性能上具有显著优势，工作原理基于法拉第电磁感应定律：当电流通过线圈时，在磁环内部产生强约束磁场；而当电流变化时，该磁场又感应出阻碍电流变化的电动势，从而实现对电路能量的存储与转换。
1.1 核心优势特性
●低磁漏与高效率：环形闭合磁路设计使磁场泄漏减少70%以上，相比传统开磁路电感，能量转换效率显著提升（典型值达95%以上）
●高功率密度：磁环的对称结构允许更均匀的磁通分布，单位体积内可承载更大电流，特别适合紧凑型电源模块设计
●优异的EMI抑制能力：闭合磁路有效降低外部电磁干扰的影响，在开关电源中共模噪声抑制比可达40dB以上，远超传统电感
●灵活的材料适配性：通过选用不同磁芯材料（如铁氧体、铁粉芯、非晶/纳米晶合金），可针对特定频率和功率需求优化性能
1.2 关键技术参数
●初始导磁率：纳米晶磁环高达50，000μ，是普通铁氧体的5-20倍，对传导干扰抑制效果显著增强
●饱和磁感应强度：铁硅铝磁环达1.56T，较铁氧体提高30%，大电流工况下抗饱和能力出色
●温度稳定性：纳米晶磁环在-40℃~120℃温区内感值漂移小于±2%，温升较铁氧体磁环低10℃

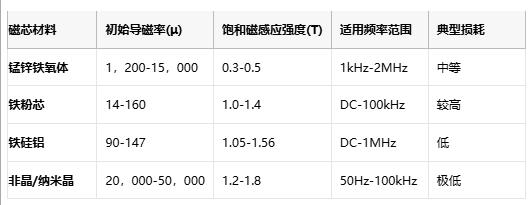

表：磁环电感关键性能参数与材料关联性
二、与传统电感的性能对比
磁环电感与传统电感（如绕线式、叠层式）在结构设计和性能表现上存在根本性差异。传统绕线电感采用磁棒或工字形磁芯，线圈直接绕制在开磁路上，磁漏较高（约15%-20%），导致能量转换效率普遍低于90%。叠层电感虽通过多层印刷工艺实现小型化，但功率承载能力较弱，且高频下涡流损耗显著增加。
2.1 结构工艺对比
●磁环电感：环形磁芯（铁氧体/合金粉芯）实现全闭合磁路，线圈均匀绕制，漏磁极少。但磁环孔径小，自动化生产难度大，主要依赖人工绕线，制造成本较高
●传统绕线电感：开磁路设计，结构简单，可采用全自动绕线工艺，生产效率高且成本低。但磁力线发散导致EMI辐射较强
●叠层电感：采用LTCC低温共烧陶瓷工艺，可实现0201/01005超微型封装，适合GHz级高频应用。但功率密度低（通常<1A），且耐电流冲击能力差
2.2 综合性能比较
磁环电感在效率、功率密度和EMC性能方面具有显著优势，特别适合高可靠性、大电流应用场景。传统电感则在成本敏感型消费电子中仍占主流地位。

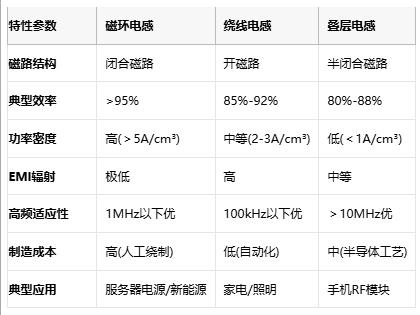

表：磁环电感与传统电感关键性能对比
三、应用场景与成本分析
3.1 核心应用领域
●开关电源(SMPS)：在服务器电源中，磁环电感凭借高效率和低EMI特性，能将300mV纹波电压压缩至30mV以下，同时减少60%的共模噪声辐射
●新能源系统：光伏逆变器和电动汽车充电桩采用非晶磁环电感，在10kW功率级别实现98%以上的转换效率，温升控制在ΔT<15℃
●EMI滤波电路：通信基站中，磁环共模电感对传导干扰的抑制能力达40dB以上，较UU型电感提升20dB
●工业感应加热：采用铁氧体磁环的谐振电路在1MHz下实现零电流软开关(ZCS)，能量转换效率突破98%
●汽车电子：77GHz毫米波雷达的电源滤波采用车规级磁环电感（AEC-Q200认证），工作温度范围-40℃~150℃，误检率降至0.2%以下
3.2 成本结构深度解析
磁环电感的成本构成呈现明显的材料主导型特征：
●材料成本占比：磁芯材料（铁氧体/非晶合金）占总成本50%-60%，铜线占20%-30%
●工艺成本差异：人工绕制成本是UU型电感机器绕制的2倍以上，尤其小孔径磁环需特殊穿线工艺
●车规认证溢价：通过AEC-Q200认证的磁环电感价格高出工业级30%-50%，包含高频循环应力测试（77GHz，500小时漂移<±1%）和机械振动耦合测试（20G随机振动）等严苛验证
●国产替代优势：以谷景GTC3216-300MB为例，其性能媲美伯恩斯同规格产品，价格却低30%-40%，直流偏置电流达10A时温升仅10℃
3.3 国产化替代案例
深圳某电源厂商采用谷景电子磁环电感替代TDK B78108E系列，实现：
●成本降低：单价从0.9美元降至0.6美元（降幅33%）
●性能达标：感值30μH±20%，直流电阻11.5mΩ（原装品11.2mΩ）
●可靠性验证：满载老化1000小时后感值漂移<±2%
四、选型要则与设计指南
4.1 选型核心四要素
频率匹配：工作频率需低于自谐振频率(SRF)的70%。例如：
●100kHz应用选择SRF>143kHz的型号
●77GHz雷达需选SRF>160GHz的LTCC磁环电感
2. 电流裕量设计：
●饱和电流(I_sat) > 峰值电流×1.5
●温升电流(I_rms) > 有效值电流×1.3
●例如服务器电源52A输出需选I_rms≥68A的磁环电感
3. 热管理策略：
●铁氧体磁环工作温升≤25℃（环境温度+线圈温升）
●非晶磁环允许温升40℃，但需保持居里温度余量>50℃
4. 空间与成本平衡：
●消费电子优先选铁氧体磁环（成本$0.1-$0.5/个）
●大功率场景选用铁硅铝磁环（$1-$5/个），虽成本高但可减少散热部件
4.2 车规级选型特殊要求
●认证标准：必须通过AEC-Q200 Grade 1认证（-40℃~125℃）
●机械可靠性：通过20G随机振动测试，感值变化率<±3%
●EMC合规性：满足CISPR 25 Class 5辐射标准
4.3 降本增效策略
●材料替代：在非关键电路采用铁粉芯替代非晶磁环，成本降低50%（但效率下降3%-5%）
●集成设计：多相并联磁环电感组，在保持电流能力前提下减少单个体积20%
●国产化方案：选用顺络、谷景等国产磁环电感，较日系品牌降价30%-50%
五、全球及中国原厂品牌格局
5.1 国际头部厂商技术优势
●TDK：占据高端车规电感市场60%份额，MLJ1608系列支持SRF>160GHz，插入损耗<0.3dB@77GHz，单价$0.8-$1.2
●日立金属：非晶磁环技术领导者，饱和磁感达1.8T，居里温度400℃，适用于150℃高温环境
●村田(Murata)：01005超微型磁环电感（0.4×0.2mm）主导智能手机市场，但溢价达200%
5.2 中国厂商突破路径
●广东JPMF：专注铁硅铝磁环，AMCC系列饱和电流达15A，价格比TDK低40%
●谷景电子：大电流替代方案专家，GTC3216系列支持10A温升<10℃，成功替代伯恩斯进口产品
●顺络电子：消费电子磁环电感主力供应商，0201规格价格$0.03-$0.05（较村田低30%）
5.3 成本与技术竞争力矩阵

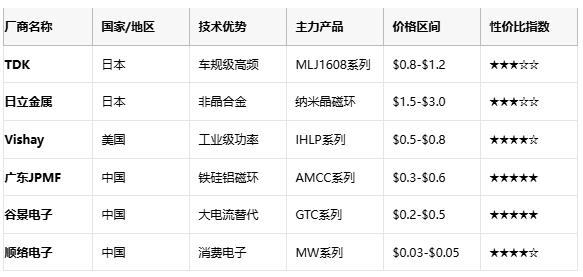

表：全球磁环电感主要厂商竞争力对比
性价比指数说明：基于相同规格产品的性能参数与单位价格综合评定，五星为最优
六、未来趋势与创新方向
6.1 材料体系革新
●低温共烧铁硅铝(LCF)：2024年TDK推出的新工艺将烧结温度降至850℃，磁导率提升至200μ的同时将损耗降低40%，预计2026年量产
●复合磁粉芯结构：日立金属开发的Fe-Si-B/Fe-Ni叠层磁环，在1MHz下涡流损耗减少60%，Q值突破100
6.2 集成化解决方案
●嵌入式磁环电感：通过TSV硅通孔技术实现3D集成，尺寸缩减至5.5×15μm，Q值>35，适配77GHz雷达模块
●智能可调电感模组：集成MEMS开关与数字接口，支持MCU动态调节感值（±15%），已应用于多频段5G基站
6.3 国产化替代加速
中国厂商通过材料配方创新（银钯电极替代金电极）和工艺改进（流延成型替代干压）将01005磁环电感成本压缩至Murata的60%。2024年顺络电子车规电感通过比亚迪认证，预计2026年国内市场份额提升至35%。
