数字和模拟设计人员可以利用AD9250-FMC-250EBZ套件简化并快速完成高速 JESD204B A/D converter-to-FPGA 平台的原型开发。

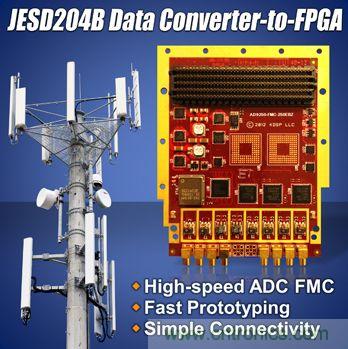

AD9250-FMC-250EBZ JESD204B FPGA夹层卡套件简介

AD9250-FMC-250EBZ采用两个双通道14位高速JESD204B数据转换器AD9250，以FMC兼容的尺寸提供四个14位、250 MSPS模数转换器通道。两个片上模数转换器AD9250支持Subclass 0、1确定延迟，并提供SYNCREF信号用于所有四个通道的精密同步。在各种基于FGPA的计算密集型应用中，它可提供连接和功能以便与Xilinx的Kintex-6/7和Virtex-6/7 FPGA平台快速组合。

AD9250-FMC-250EBZ FMC套件采用多级、差分流水线架构，并集成了输出纠错逻辑。FMC可以由内部或外部时钟源提供时钟。它有一个外部触发器输入用于定制采样控制、一个高引脚数连接器和前面板I/O，并可用于传导散热的环境。FMC允许灵活控制采样频率、模拟输入增益，以及通过串行通信总线检测超量程。它具有电源和温度监控功能，并提供若干省电模式以关闭不用的功能或防止卡过热。
