【导读】日前,TDK开发出积层工法高频电路用电感器MHQ0603P系列,在1GHz时Q特性提升至了35(电感值为3.9nH的情况),与以往产品相比Q特性提高了25%,体积减小26%,封装面积减小38%。
TDK株式会社开发出了实现行业最高水平Q特性的积层工法高频电路用电感器MHQ0603P系列,并从2013年7月起开始量产。
MHQ0603P( L:0.65×W:0.35×H:0.35mm)系列在1GHz时Q特性提升至了35(电感值为3.9nH的情况),这与以往产品MLG0603W相比提高了25%。同时,该Q值也拥有与尺寸相同的绕线工法产品相当的高值。与以往的高Q产品阵容MHQ1005P (L:1.0×W:0.6×H:0.5mm)相比,体积减小26%,封装面积减小38%,实现了小型化,更进一步为节省空间做出了贡献。

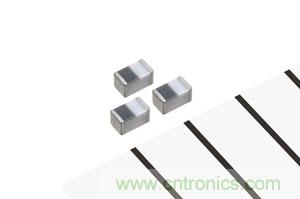

图:MHQ0603P系列电感器
该产品通过使用新的介电材料和内部电极材料,使得内部电极表面粗度趋于平滑,降低了高频损耗电阻。通过采用敝社独有的结构设计,以L:0.65×W:0.35×H:0.35mm的小尺寸,实现了高Q特性。
MHQ0603P系列电感器主要应用
●智能手机、平板终端、蓝牙、Wi-Fi
●移动通信各种设备的高频电路、高频模块(PA、VCO、FEM等)
MHQ0603P系列电感器主要特点
●通过高Q特性,降低高频电路的损耗
●与以往产品MHQ1005P相比,体积减少26%,封装面积减小38%,实现了小型化,有效节省了空间
MHQ0603P系列电感器主要参数

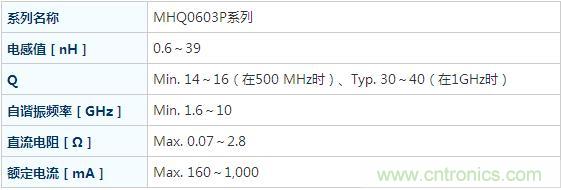

表:MHQ0603P系列电感器主要参数
