【导读】之前我们分析了引起手机充电端子烧毁的真正原因是阻性失效，而了解了原因之后，更重要的是如何防止过热引起充电端子过热或者其他更大风险。本文将为大家介绍一种有效避免手机充电端子过热的技术，有了它，用户再也不用担心因手机充电而出现的过热等风险了。
我们曾分析了引起手机充电端子过热的原因是阻性失效（详情点击：手机充电端子烧毁的真正原因），但更重要的是如何防止过热引起充电端子过热或者其他更大风险。利用PPTC（Polymer Positive Temperature Coefficient）技术可以有效防止过热事件。PPTC 材料制成的保护产品在本体温度达到转折温度时会急剧地从低阻状态进入到一定的高阻状态，从而切断电流，防止过热事件失控。下面是 PPTC 材料的典型阻抗-温度曲线。
图1：PPTC 材料的典型阻抗-温度曲线
将 PPTC 产品集成到充电输入接口线缆端子内部是一个很好的过热保护思路。利用 PPTC 技术做成的贴片产品体积小巧，可制成标准的 1210、1206 甚至 0805 封装尺寸，这样就可便利地将其集成到充电线输电端口里面，而不会使其尺寸过大。当充电端子处发生阻性失效过热时，热量也可以很快地传递到 PPTC 保护产品处，然后 PPTC 切断电流，防止充电端口和充电线输电端子过热烧毁。下面是这个保护概念的电路原理示意图。

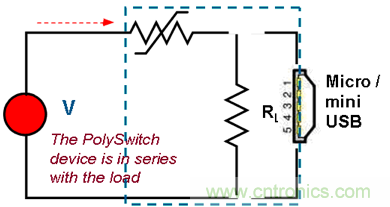

图2：PPTC保护概念的电路原理示意图
在用户发现故障，拔出充电线后，PPTC 产品又可自行恢复到低阻状态。如果充电端口的故障得到排除，整个充电电路又可恢复正常工作，用户丝毫不会感受到使用不便。
低电阻 PPTC 材料贴片产品在同样的封装尺寸下，可提供更大范围的正常工作保持电流，适合越来越流行的高电流充电场合。现有的产品可支持 3A 以上的充电工作，满足当今绝大多数电子产品。
有了 PPTC 保护技术，用户再也不用担心因手机充电而出现的过热等风险了。
