随着现代科技日新月异的进步，市场对电源在功率上的要求越来越高，在工程设计中，开关频率fs也不断地提升，由于功率器件的开关损耗与开关频率成正比，这使得在大功率应用中硬开关全桥电路，越来越难于解决高频下桥臂功率器件的开关损耗，出现了多种ZVS、ZCS等软开关拓扑，移相全桥电路即是其中之一。在工程中，有两种应用较多较成熟的电路，本篇文章就将对这些电路进行介绍。

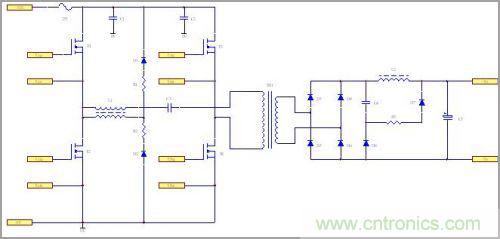

无源钳位移相全桥电路1

从图1中可以看到，由于原副边同时增加了钳位电路，副边整流管上的尖峰和振荡得到大幅地抑制，EMI改善、效率提升等等。在工程应用中，由于变压器漏感、电路分布参数等的存在，其抑制效果与有源钳位、谐振“双软”电路等相比，还是有明显的差距，同时滞后桥臂ZVS范围也较窄。

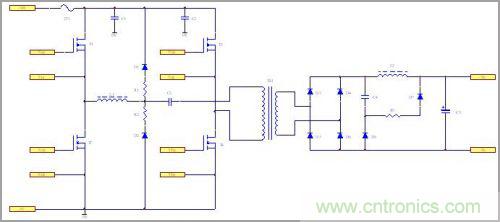

无源钳位移相全桥电路2

从图2上来看，因为在原副边同时加入了钳位电路 ，所以在副边整流管上的尖峰和谐振都得到了较大的抑制。在工程应用中，由于变压器漏感、电路分布参数等的存在，其抑制效果与有源钳位、谐振“双软”电路相比，还是有明显的差距，同时滞后桥臂ZVS范围也较窄。

下面就如何增加LLC谐振回路的谐振周期做一下总结和分析。

第一点：加大谐振电感Lr，可以增加LC谐振回路的谐振周期、使滞后桥臂实现ZVS的范围变宽，但同时占空比丢失也增加，需要折中考虑。
第二点：加大谐振电容Cr，可以增加LC谐振回路的谐振周期，但使滞后桥臂实现ZVS的范围变得更窄，增加滞后桥臂容性开通损耗，需要折中考虑。
第三点：基于此，可以看出思路是首先确定占空比丢失的取值，这样就可以确定谐振电感Lr的最大取值，最后再确定谐振电容Cr的取值。

总结

本文详述了两种常见的无源钳位移向全桥电路，对两种电路进行了对比分析，希望读者阅读此文之后，能够对无源钳位移相全桥电路的知识充分掌握。
