牛人详解电容滤波电感原理

发布时间:2014-12-22 责任编辑:echolady

【导读】整流电路中,滤波电感发挥的作用是不可或缺的,输出电压在滤波电感整流电路中不是纯直流,从示波器观察,与直流之间存在较大差异。本文就由牛人为大家详解电源电路中的电容滤波电感原理。

牛人详解电容滤波电感原理

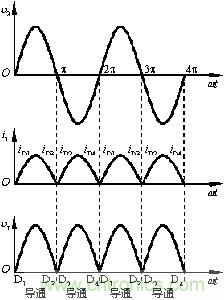

图1
滤波电感整流电路的输出电压不是纯粹的直流,从示波器观察整流电路的输出,与直流相差很大,波形中含有较大的脉动成分,称为纹波。为获得比较理想的 直流电压,需要利用具有储能作用的电抗性元件(如电容、电感)组成的滤波电路来滤除整流电路输出电压中的脉动成分以获得直流电压。 常用的滤波电路有无源滤波和有源滤波两大类。无源滤波的主要形式有电容滤波、电感滤波和复式滤波(包括倒 L 型、LC 滤波、LCπ 型滤波和 RCπ 型滤波等)。有源滤波的主要形式是有源 RC 滤波,也被称作电子滤波电感。直流电中的脉动成分的大小用脉动系数来表示,此值越大,则滤波器的滤波效果越差。

牛人详解电容滤波电感原理

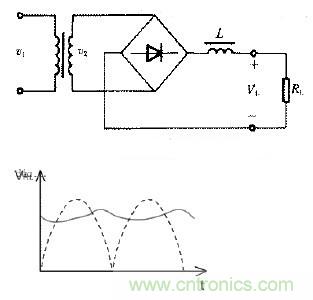

图2

脉动系数(S)=输出电压交流分量的基波最大值/输出电压的直流分量 半波整流输出电压的脉动系数为 S=1.57,全波整流和桥式整流的输出电压的脉动系数 S≈O.67。对于全波和桥式整流电路采用 C 型滤波电路 后,其脉动系数 S=1/(4(RLC/T-1)。(T 为整流输出的直流脉动电压的周期。) 电阻滤波电路 RC-π 型滤波电路,实质上是在电容滤波的基础上再加一级 RC 滤波电路组成的。如图 1(B)RC 滤波电路。若用 S 表示 C1 两端电压的脉动系数,则输 出电压两端的脉动系数 S=(1/ωC2R)S。 由分析可知,电阻 R 的作用是将残余的纹波电压降落在电阻两端,最后由 C2 再旁路掉。在 ω 值一定的情况下,R 愈大,C2 愈大,则脉动系数 愈小,也就是滤波效果就越好。而 R 值增大时,电阻上的直流压降会增大,这样就增大了直流电源的内部损耗;若增大 C2 的电容量,又会增大电容器的体积 和重量,实现起来也不现实。这种电路一般用于负载电流比较小的场合.
