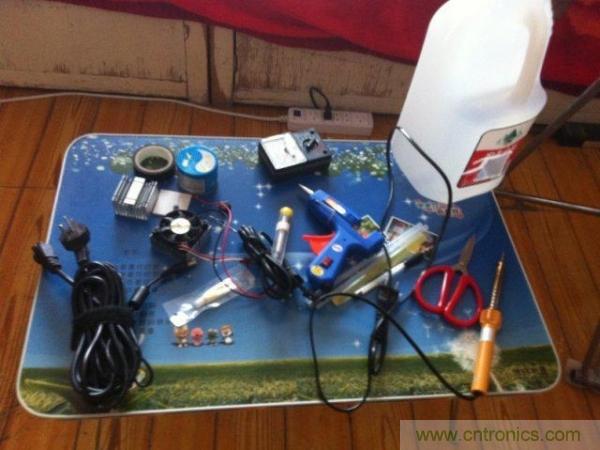

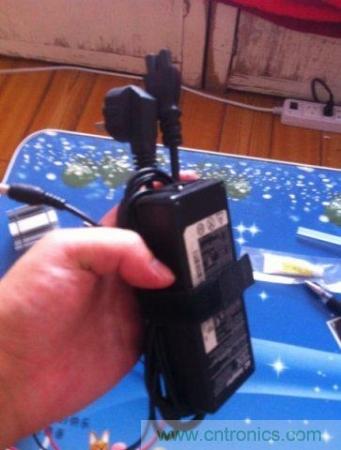

主要元件图

[page]
[page]

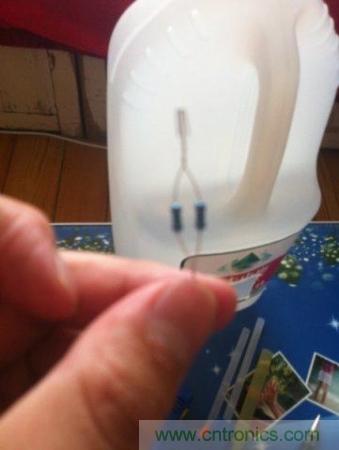

两个200欧电阻并联，最先用一个100欧的，烧了，为了保证功率够先并联然后串联总电路

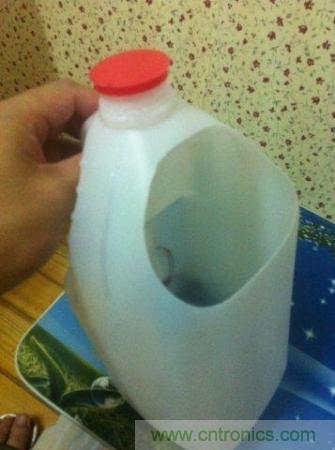

首先在水桶下功课

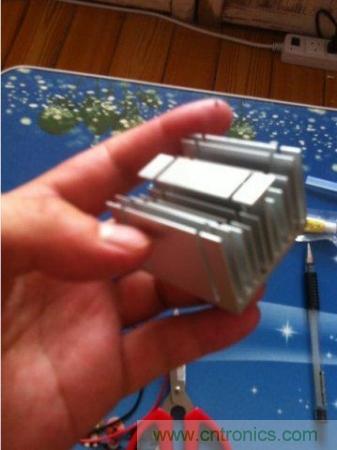

大小正好小扇热片插进去最好吻合，不留空隙

深度如下图

[page]
外面留出1mm左右就可以，用热熔胶把变上封严实，封后图片忘照了就把加制冷片贴上了，弄完了应该是这个样子

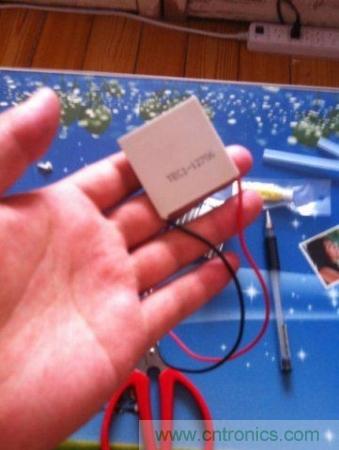

贴制冷片是最好先通电试下哪面是制冷，哪面是制热，否则贴反了变电热水壶了

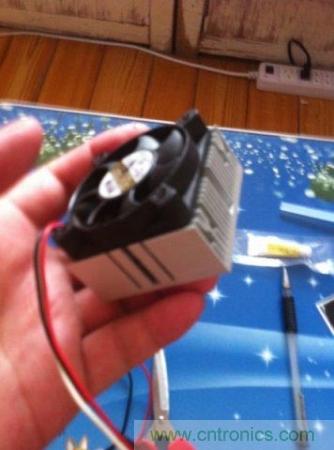

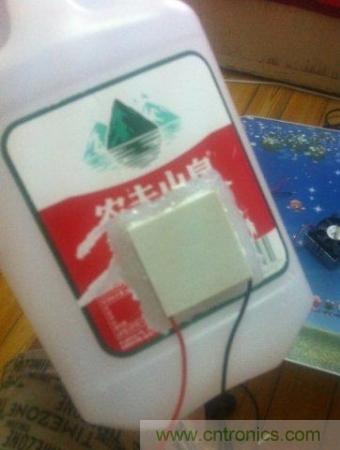

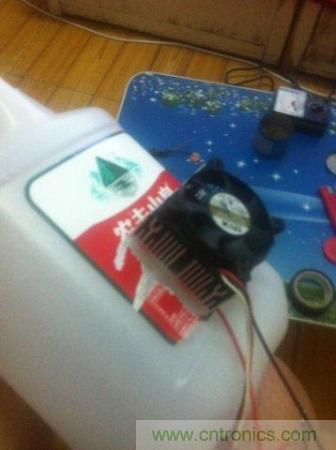

贴好制冷片后把另一个扇热片加风扇贴上，静静等待胶干透了

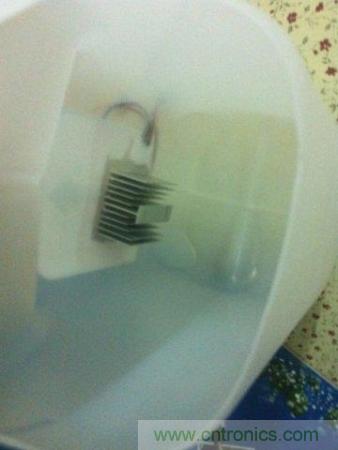

里面是这个样子，几乎没怎么变，把线路接好，并用热熔胶贴到桶表面，对了，风扇那头有点沉，空桶的时候会不稳，加个支架就OK了，这个就不说了，热熔胶加刚刚减掉的桶身熟料，很好搞定，没有温度计就不上测试数据了，通电明显感觉温差，一分钟不到温差就差很大很大了，10分钟左右，喝凉啤酒喽

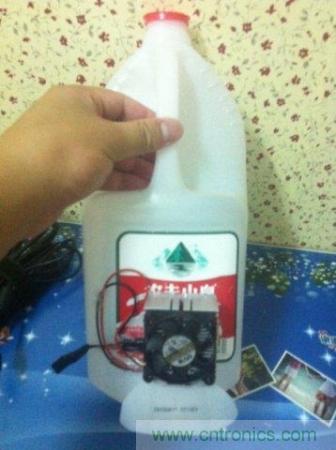

整体演示图
