这款电源主要利用了几块锂电池，想要达到的效果初步如下：

用普通的手机充电器或电脑的USB接口要能很方便的给移动电源充电；
用太阳能板也能给电池充电；
输出5V 500mA；
有充电指示，和电量低指示；

事先说明，这款电源并不考虑内置内置AC充电电路，因为手机充电器、mp3充电器等基本上都是USB接口的，直接用这些接口就好了很方便，另一方面，如果有5V左右的太阳能板也可以外接充电。

至于太阳能电池板，不建议和电池安装在一起形成一体。因为在高温环境下，电池处于暴晒的情况下是容易发生危险的。所以太阳能电池板考虑外接，不装到一起。

[page]

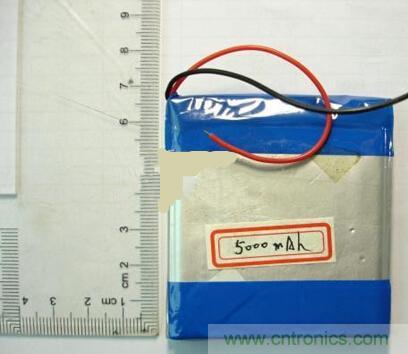

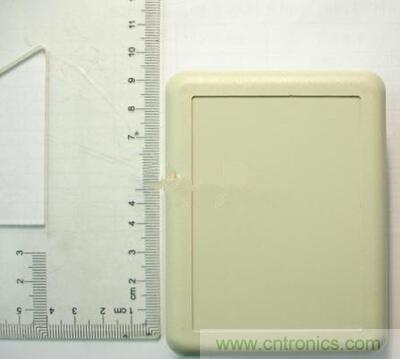

电池外壳采用塑料，尺寸是：90*70*28mm，外壁较厚，如果大家有较为大的外壳，可以做容量更大的电池。电池是锂电的：3.7V 5000mAH。 尺寸是：66.5*61.5*9.5mm。

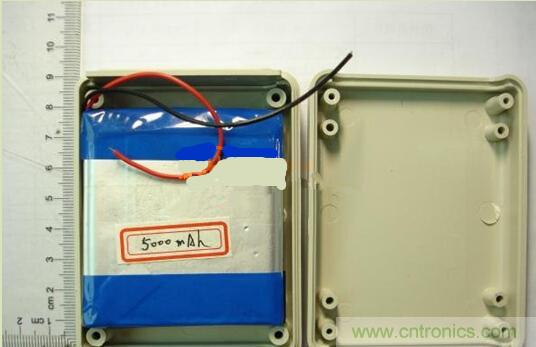

再看看电池装到外壳的情况：视乎尺寸很合适。

锂电池充电IC比较常用的有：TP4056/LTC4054/SC806/SC805/MAX1507等。原来计划用STM8单片机实现全部的充电控制和放电回路的BOOST升压控制，考虑到让大多数人都容易DIY，最终还是决定用通用充电IC加BOOST升压IC来实现了。

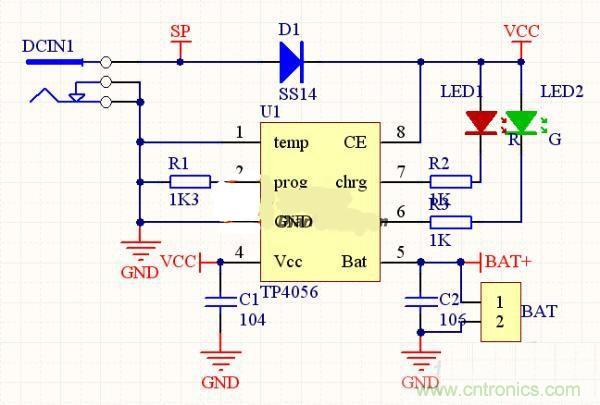

充电电路选择：TP4056，主要是这颗IC相对便宜好买。充电电路如下：

不过相对的，这款芯片的充电电流非常小，5000mAh的电池要充很久才能充满。如果IC散热处理的好的话可以1A的电流充电，因为考虑到用电脑的USB口也可以充电，所以电流计划限制到500mA，如果过大的电流可能会烧坏电脑主板，电流设定电阻还要做进一步调整。在500mA下要充满5000mAH的电池要10小时。

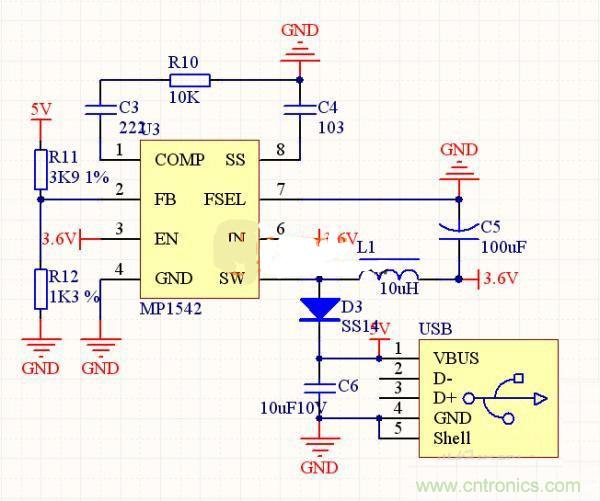

升压电路决定用MP1542，电路如图：

用单片机实现充电和升压，做起来相对复杂一点，DIY考虑到简单易做。后面也会发布太阳能充电的移动电源。

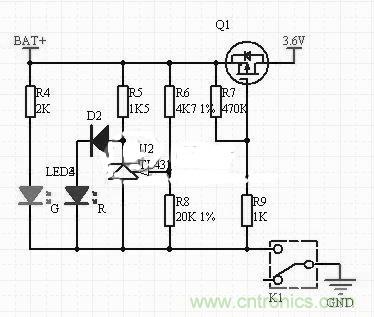

工作指示和低电量指示电路：

[page]

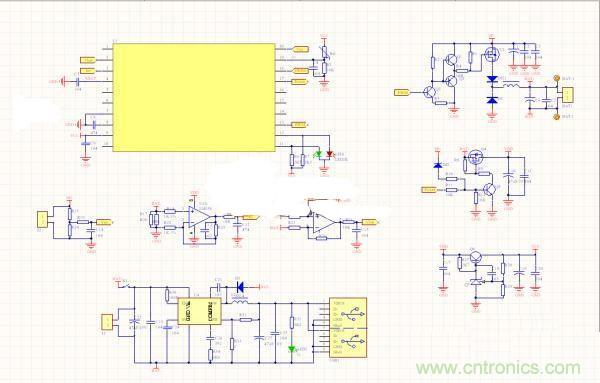

上图是目前在设计中的10W、20W太阳能备用电源，电池组分别是12V7AH、12V12AH锂电池组，充电带MPPT，输出2路5V USB接口，一路点烟器接口。

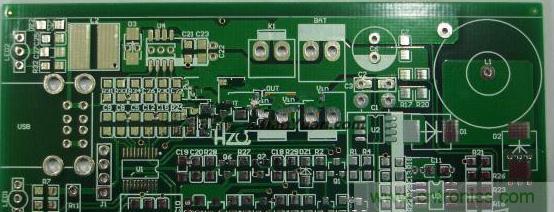

成品的10W、20W太阳能备用电源的PCB板。

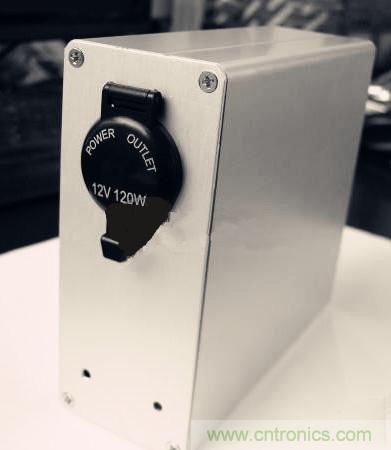

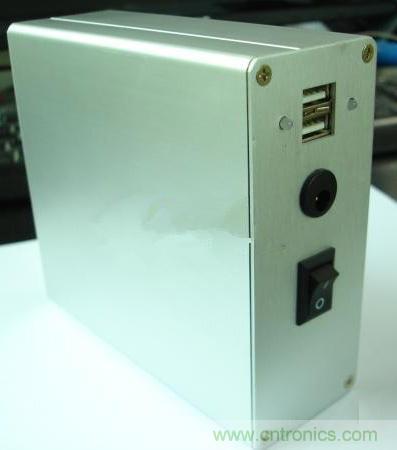

组装一下就成了一个10W的太阳能电源了，成品如下

本篇文章处处从新手的角度出发，充分考虑到DIY的需要，在各个环节都选择最容易上手的设计和器件进行设计。不追求大功率，而是满足大家动手的需要。并且加入了太阳能充电的设计，提供了一种新的思路。
