名师详解:自动关机电路设计

发布时间:2015-06-01 责任编辑:echolady

【导读】某个工程师用万用表的时候出现奇怪现象,为什么一段时间不用万用表就“自我了解”了?原来原因就出在万用表中的各种软关机电路上,只要单片机一会不工作就会自动关机,智能又方便。本文就由名师为我们讲解自动关机电路。

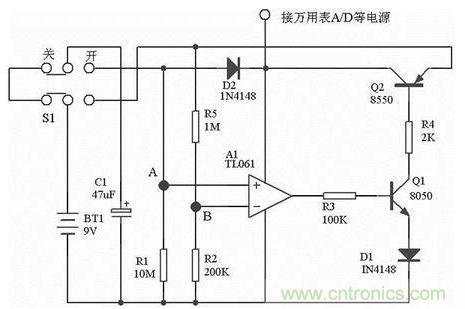

先解决万用表的问题——自动关机电路如下图所示:

名师详解:自动关机电路设计
图1

声明下哦:电路出自于网上,不是我自己弄出来的。

来,细细分析下:

其实说白了就是—— 比较器+ RC定时+三极管开关

R1和C1组成RC定时网络,Q1和Q2组成电子开关。

其工作过程是:当把开关S1置于“关”时9V电池对电容C1充电。使得C1两端的电压等于电池电压。当把S1置于“开”时,电容C1接至运放的同相输入端(A),同时也通过R1放电。R2和R5分压得到约1.5V的电压加至运放的反相输入端(B),刚开机时电压A>B,运放输出高电平。这说使用Q1和Q2都导通,通过Q2的集电极输出9V电压。万用极工作。
随着C1的不断放电,A的电压不断下降,当A端电压小于B端电压时,运放输出低电平,Q2输出低电平,然后万用表就自动关机了。。

至于定时的时间,就取决于R1和C1了。其关系为:t=-ln(A/U)RC,其电U为电容的初始电压,A为终止电压。以上电路的值约为14分钟,当把电容换成100uF时约为半小时。

嗯,看完万用表自我了结电路后,来,再看看那些好玩的软关机电路(都来源于万能的网络,分析过,原理上都可行的),且看他们又是如何“自杀”的?

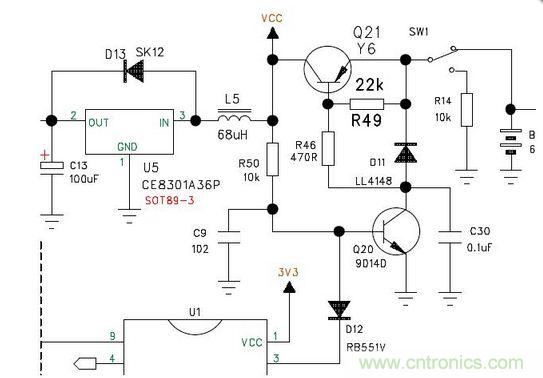

名师详解:自动关机电路设计
图2

这个电路稍显复杂,但是原理还是一样的简单,就是电子开关的关断而已。

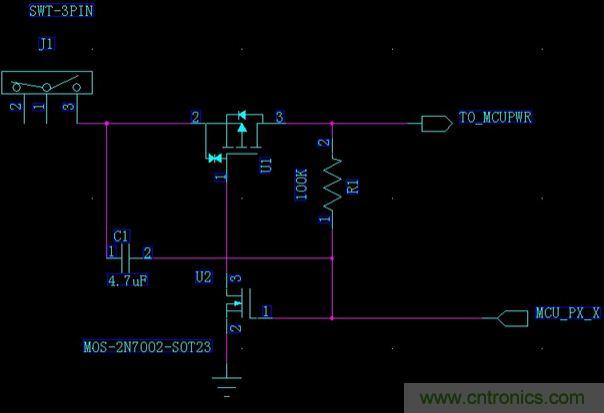

名师详解:自动关机电路设计
图3

这个电路就是用MOS管来代替三极管而已,原理一样。不过更精简了。
