三星Note 8拆解,模块化+分离式设计成趋势?

2017-09-15 [责任编辑:wenwei]
分享到:
0分
【导读】三星 Galaxy Note 8 在世界各地已经陆续出货,专门拆解各种电子产品的网站 iFixit 已经入手新机,并发布了 Galaxy Note 8 的拆机报告。据iFixit报告显示,这次拆卸 Galaxy Note 8 对于维修人员来说是一场噩梦,虽然大部分零件都用上了模块化设计,整体零部件数量明显减少,但拆卸非常不容易。

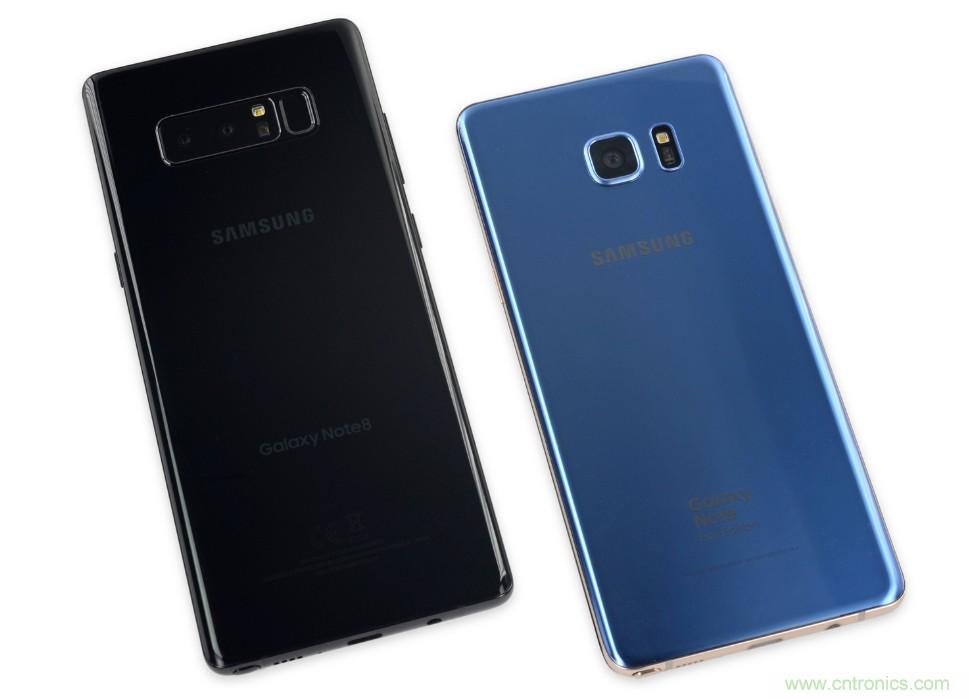

Note8 有着与 Note7 Fan Edition 差不多的屏幕,指纹传感器同样位于机身背部,所以在外观上,这两部三星旗舰非常相像。

三星Note 8拆解,模块化+分离式设计成趋势?

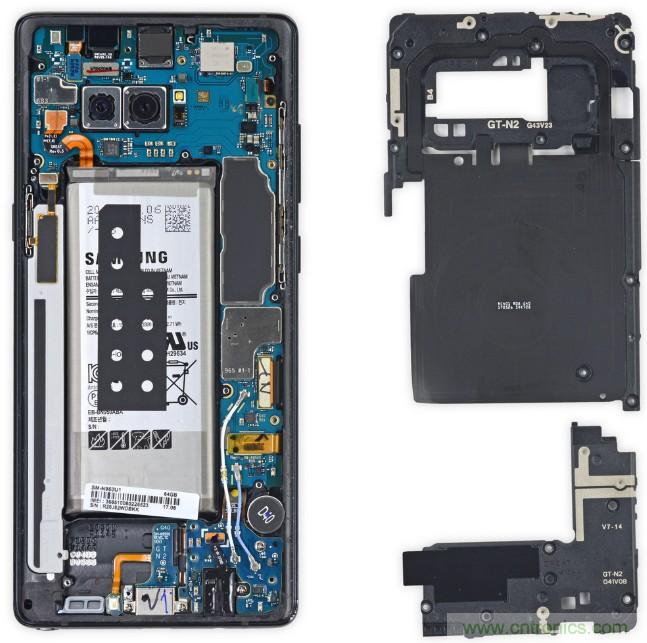

用十字螺丝刀就可以轻松打开中框/NFC 天线/PMA 和 Qi 无线充电线圈一体的面板。卸下这个高度集成的面板后,紧接着我们将底部的扬声器也拆掉,然后就可以一览 Note8 的机身内部了。

三星Note 8拆解,模块化+分离式设计成趋势?

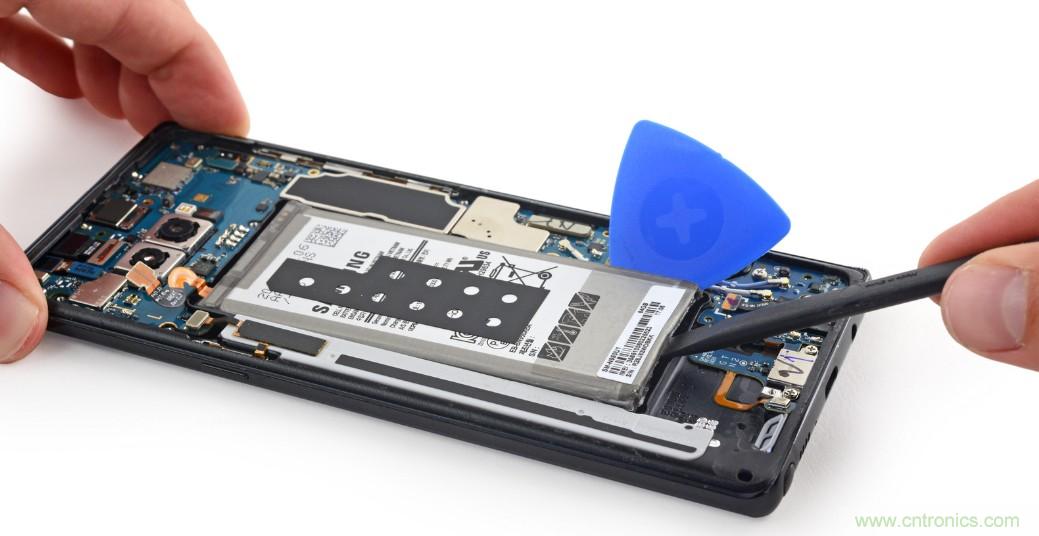

与其它的三星手机一样,这颗电池以强力的粘合剂固定在背板上,我们又不敢加热来软化,毕竟怕电池燃烧起来什么之类的,所以在这里,我们使用了胶水软化剂,然后就可以轻松将电池撬开啦。

三星Note 8拆解,模块化+分离式设计成趋势?

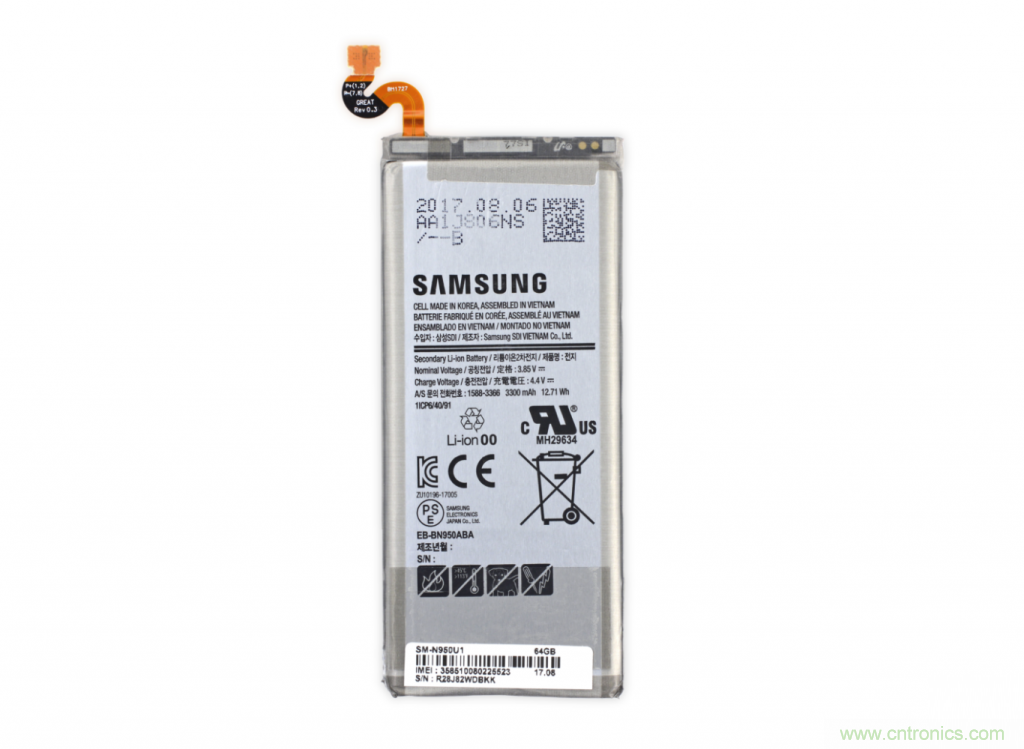

Galaxy Note 8 的电池仍然是由三星自家 SDI 制作,容量为 2.71 Wh (3300 mAh/ 3.85 V) 。虽然比起上一代 Galaxy Note 7 在容量上减少了 6%,但在安全性方面已经得到了改善。

三星Note 8拆解,模块化+分离式设计成趋势?

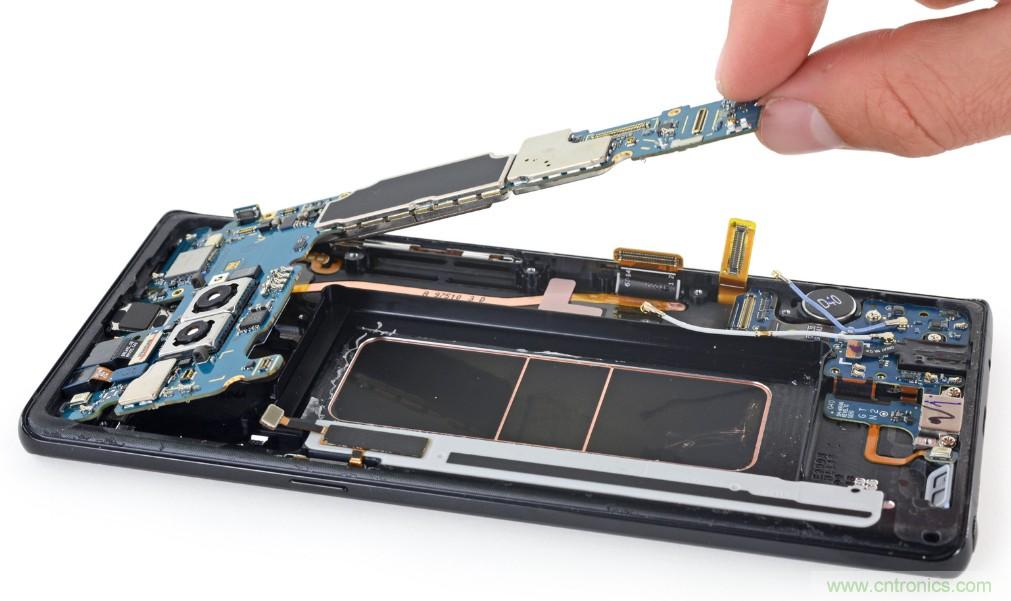

现在来看看主板以及 Note8 上的各个摄像头,如果你觉得 Note7 的摄像头就已经很多了的话,相信 Note8 的 4 个摄像头会让你感到十分惊讶。

三星Note 8拆解,模块化+分离式设计成趋势?

三星Note 8拆解,模块化+分离式设计成趋势?

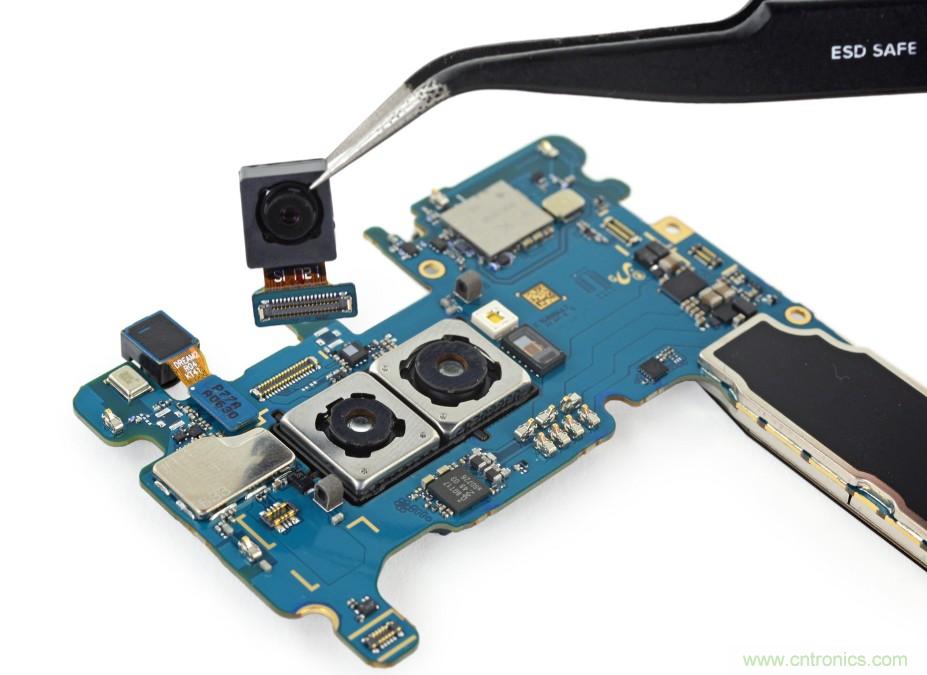

机身正面上方,有着虹膜识别摄像头,以及 800 万像素前置摄像头(f/1.7)。再来看看机身背部的双摄,一个广角一个长焦,均支持 OIS 光学防抖,厉害了,史上第一台双 OIS 双摄。

三星Note 8拆解,模块化+分离式设计成趋势?

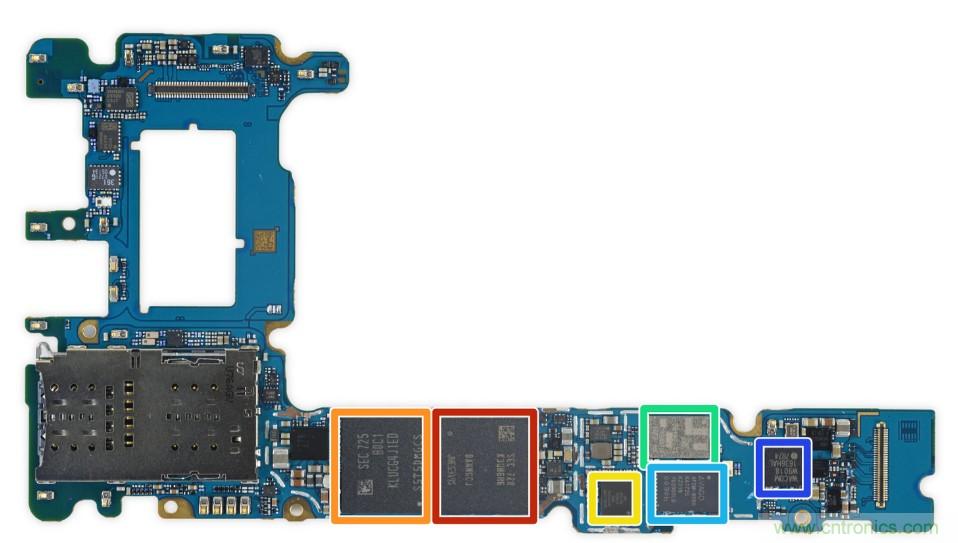

红色:三星 K3UH6H60AM-NGCJ 6GB LPDDR4X SDRAM,贴覆在骁龙 835 处理器之上

橙色:三星  KLUCG4J1ED-B0C1 64GB UFS 闪存

黄色:高通 WCD9341 Aqstic 音频芯片

绿色:思佳讯 78160-11 功率放大模块

青色:安华高 AFEM-9066 功率放大模块

蓝色:Wacom W9018 触控 IC

三星Note 8拆解,模块化+分离式设计成趋势?

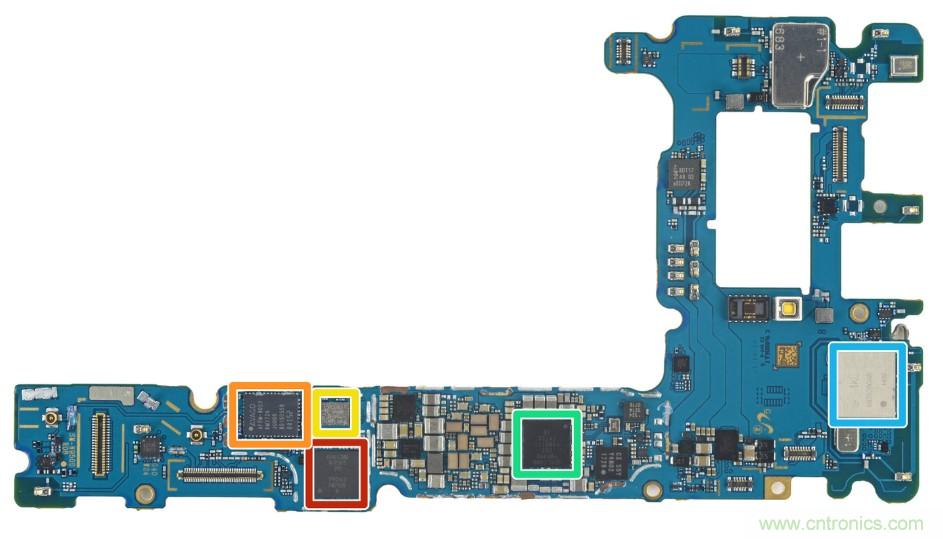

红色:高通 WTR5975 RF 收发器

橙色:安华高 AFEM-9053 功率放大模块

黄色:思佳讯 77365 四频段 GSM/GPRS/EDGE 功率放大模块

绿色:高通 PM8986 电源管理芯片

蓝色:村田 KM7628048 WiFi 模块

三星Note 8拆解,模块化+分离式设计成趋势?

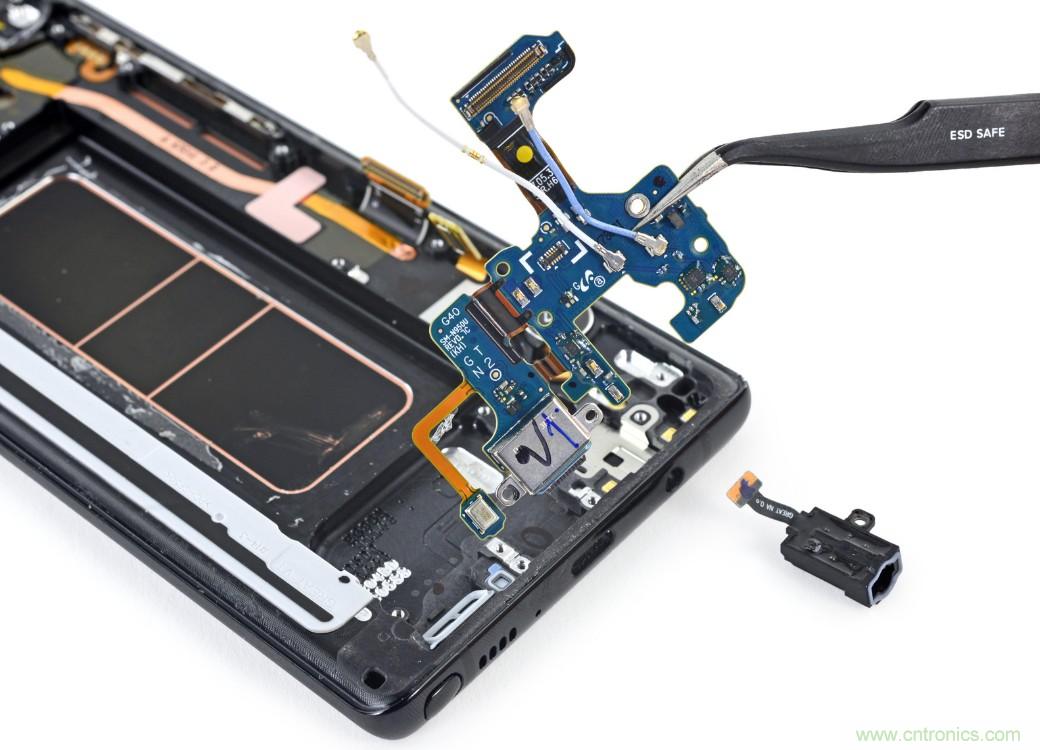

其他零件方面,包括主板、屏幕、USB Type-C、3.5mm 耳机孔模块都采用了分离式设计,可单独进行更换。

网友热议:真是落后到渣的内部设计

据iFixit报告显示,这次拆卸 Galaxy Note 8 对于维修人员来说是一场噩梦,虽然大部分零件都用上了模块化设计,整体零部件数量明显减少,但拆卸非常不容易。

在该报告发布之后,网友也对Note 8的内部设计进行了评论。

@skateiori表示:真是落后到渣的内部设计,主板就先不吐槽。散热器、天线板、屏蔽版!Iphone就一个后壳全搞定

@潭水闲人:拆开了的手机,看看这个,看看iPhone……

随后还有网友在潭水闲人的评论后盖楼:你不觉得这机身里面的零件看起来很乱么?像是随意堆在里面的,而不是用心设计的。

读者们对note8的内部设计有什么看法呢?
