极客迷DIY,教你制作红外传声器

发布时间:2014-04-17 责任编辑:sherryyu

【导读】红外线大家不陌生,但是红外传声估计很新鲜吧!其实原理很简单就是声音引起红外振动,然后将激光打在接收电路的红外接收二极管上接收振动信号,并对信号进行解调达到声音还原。本文将分享一个极客迷自己DIY红外传声的全过程,有电路图分析和实物图,并且还有详细的测试,快来瞧瞧。

本制作的利用基本原理是声音引起红外(激光)振动,然后将激光打在接收电路的红外接收二极管上接收振动信号,并对信号进行解调达到声音还原。

通俗的讲就是利用声音使红外(激光)一亮一灭,然后这束光照在接收电路的红外接收二极管上接收,检测红外(激光)亮还是灭,亮就通电,不亮就断电,用IC (LM386)将这信号进行放大,推动扬声器发声。

红外线简介:

红外线是波长介乎微波与可见光之间的电磁波,波长在760纳米至1毫米之间,是波长比红光长的非可见光。覆盖室温下物体所发出的热辐射的波段。透过云雾能力比可见光强。在通讯、探测、医疗、军事等方面有广泛的用途。 俗称红外光。

激光简介:

激光是20世纪以来,继原子能、计算机、半导体之后,人类的又一重大发明,被称为“最快的刀”、“最准的尺”、“最亮的光”和“奇异的激光”。它的亮度约为太阳光的100亿倍。激光的原理早在 1916 年已被著名的美国物理学家爱因斯坦发现,但直到 1960 年激光才被首次成功制造。激光是在有理论准备和生产实践迫切需要的背景下应运而生的,它一问世,就获得了异乎寻常的飞快发展,激光的发展不仅使古老的光学科学和光学技术获得了新生,而且导致整个一门新兴产业的出现。

电路图如下:

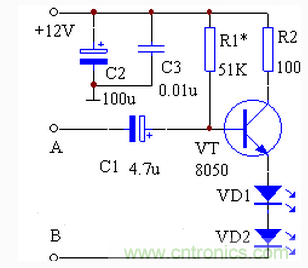

发射端电路图:
发射端电路

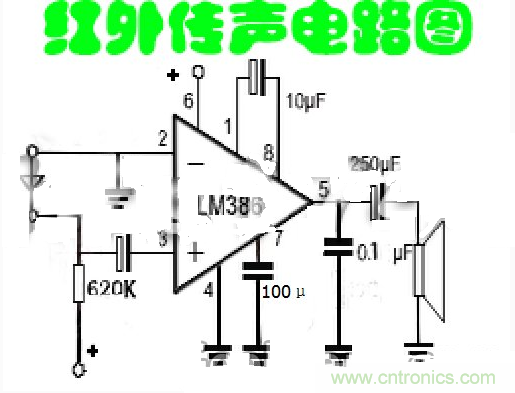

接收端电路图如下:

接收端电路图
焊接的可能和电路图中的有些不一样,那只是我加了LED指示灯而已,自己应该知道加到什么地方吧,那就不用我说了。
[page]

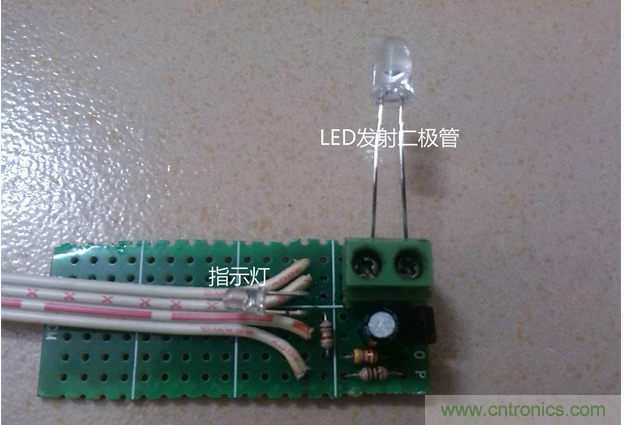

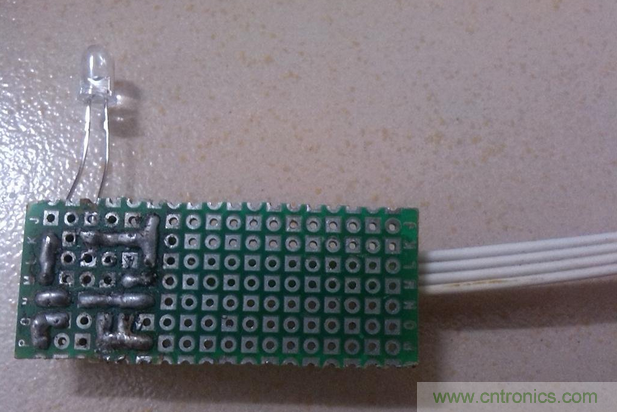

下面是我焊接发射端成品图:

接收端电路成品

接收端电路成品

[page]

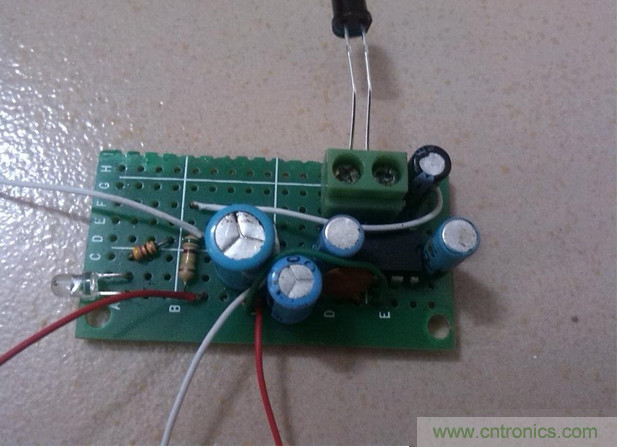

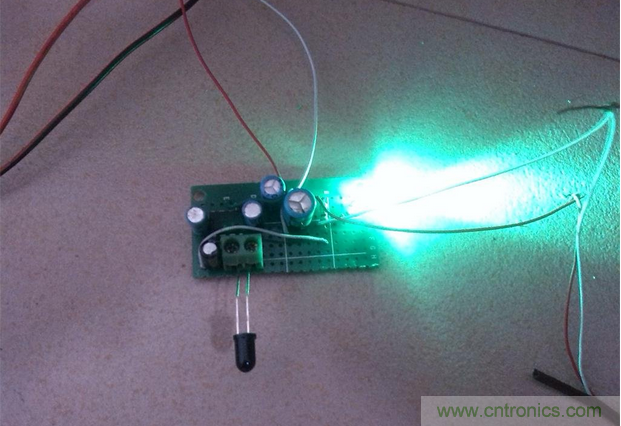

下面是接收端电路成品:

接收端电路成品

接收端电路成品

接收端电路成品
[page]

接收端电路成品

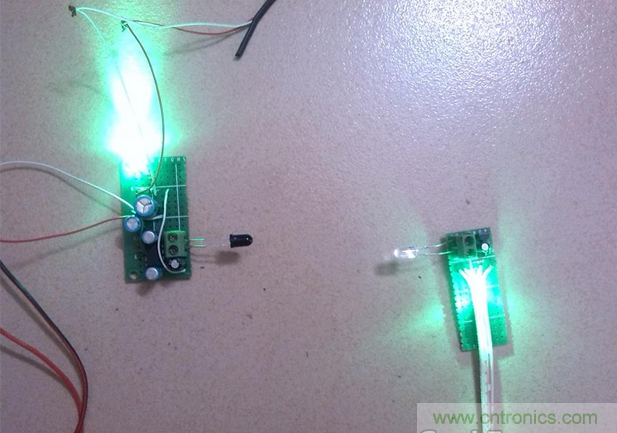

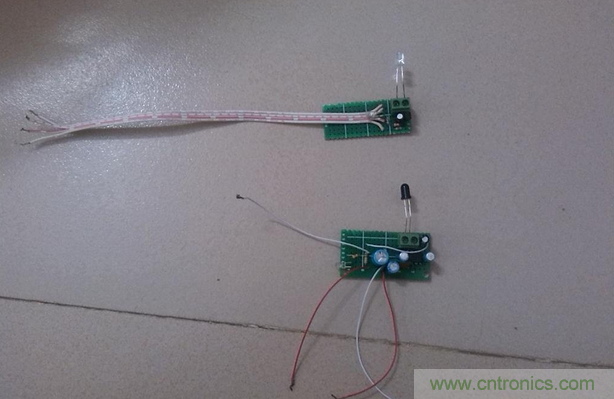

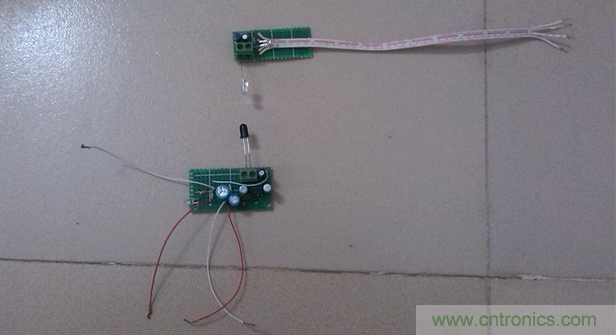

来几张合照:

教你制作红外传声器

教你制作红外传声器
[page]

教你制作红外传声器

教你制作红外传声器
