DIY:发烧友教你自制高优良品质的耳放

发布时间:2014-04-04 责任编辑:sherryyu

【导读】本站分享了很多关于耳放的DIY文章,这里小编将带来一个质量更好,效率更高的47耳放的DIY。文中小编详细的分享了该47耳放的DIY原理图及PCB设计图,同时也有DIY的详细过程,最后的耳放实物图,以及最后的耳放测试。相信就算是菜鸟也可以自己动手成功的自制一个优良品质的耳放。

前几天看了很多关于耳放的帖子,心血来潮,突然想做个耳放,正好这几天没画图练练手,说干就干经过两三天的征战,终于搞定了。

先呈现大家该耳放的原理图及PCB设计图:

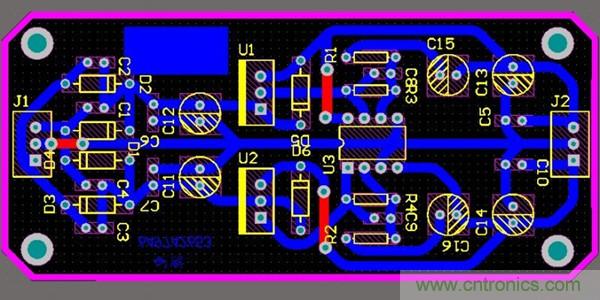

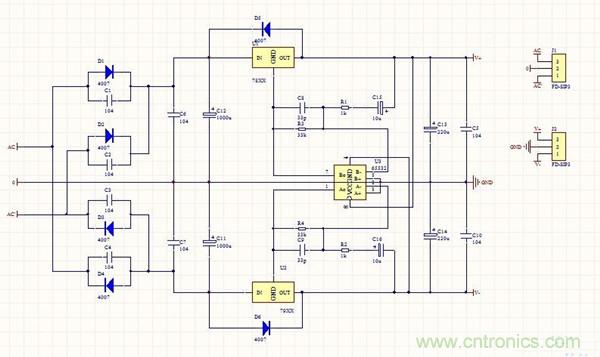

电源的原理图设计:
电源的原理图设计

电源的原理图设计

电源的原理图设计


[page]
电源的原理图设计

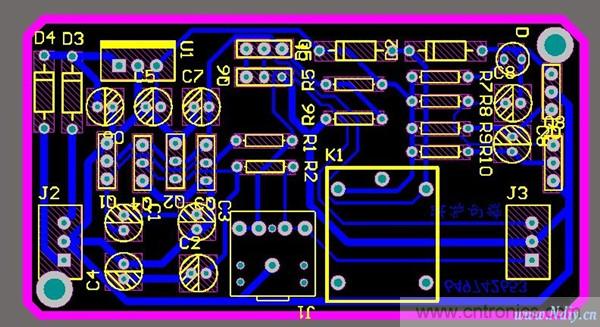

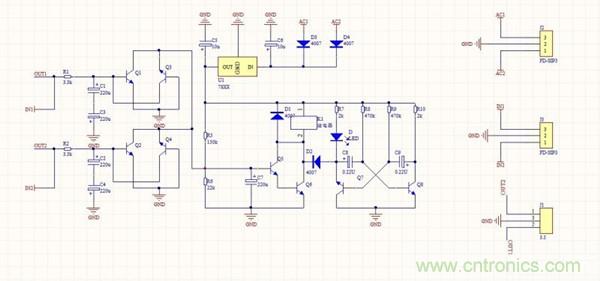

保护电路的设计图:
保护电路的设计图

保护电路的设计图
[page]

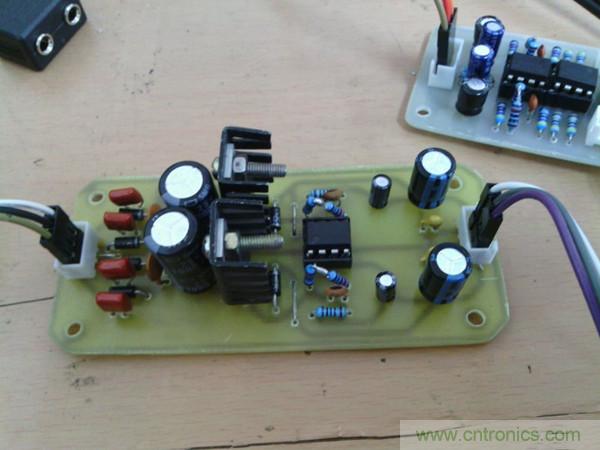

双电源私服稳压模块,这个模块还算顺利,做好就能用了,只要画好图,一般没问题。我没用示波器测,不过完整测试看来,还算顺利。

下面来看高仿47耳放DIY。

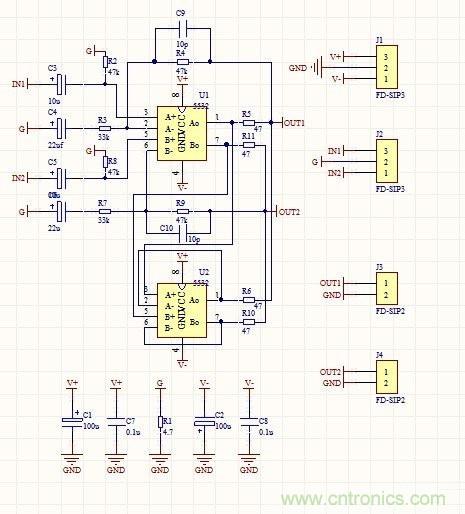

高仿47耳放DIY


47耳放模块,两个ne5532,虽然不能说是最好的耳放电路,但可以说够经典了。由于是高仿,采纳的别人的资料,详细还是看原版吧,我也是啃了两个晚上人家的资料了,也不知道原创是谁?不过,对电路的分析,不得不点赞啊!

高仿47耳放DIY
[page]

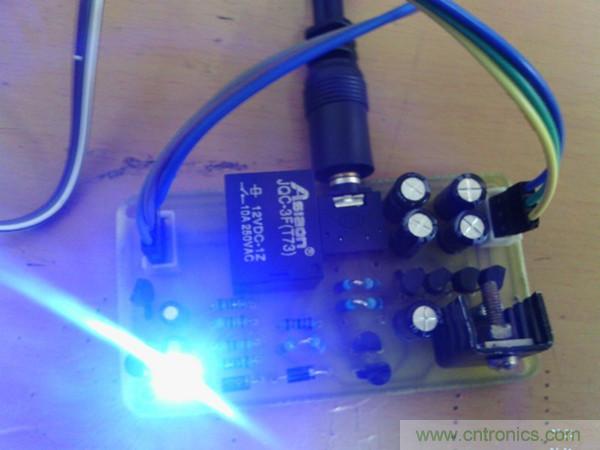

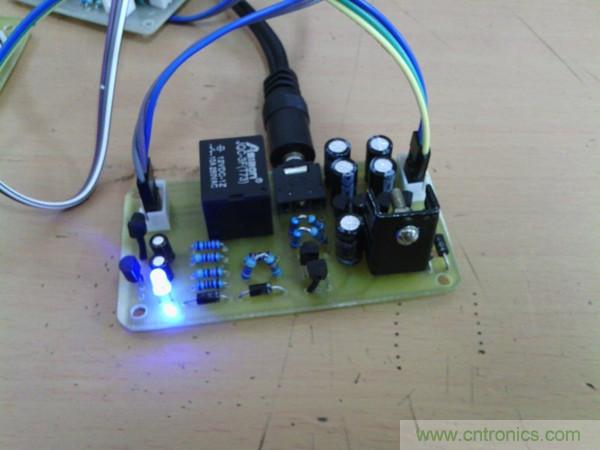

这是保护电路模块:主要有三个功能、开机延时、关机瞬断、中点检测。这个东西算是麻烦死我了 由于以前也没怎么做过保护电路 加上我最近两天,头疼难受这东西就是找不到毛病了,结果今天舒服点,看了看原理图跟pcb,我滴个神,原理图搞错了。直接崩溃啊!后来经过改正 终于可以正常工作了。电阻没有这么合适的。只能串上两个了、、还有,刻完板子才发现用错了三极管的封装。只能用热缩管包住了忘后人引以为戒,不要像我这么马虎啊!

高仿47耳放DIY

高仿47耳放DIY
[page]

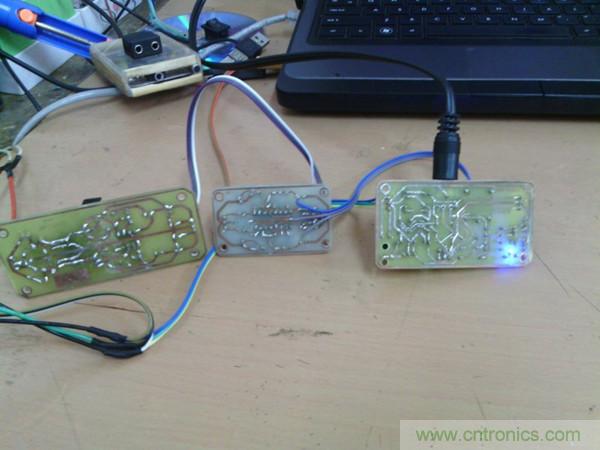

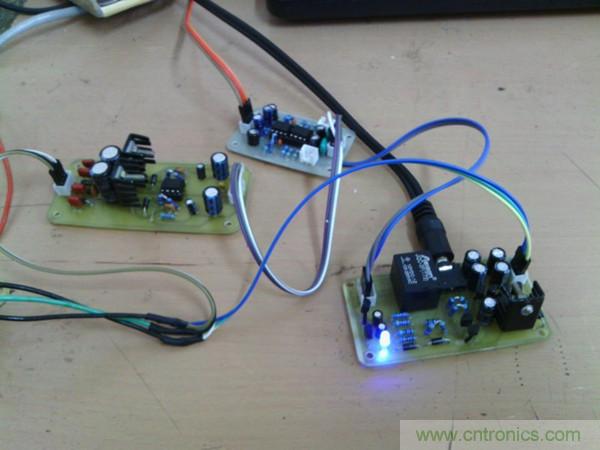

全家福!这两天,打印机不太好用,印的板子也有点受影响!大神勿喷啊。

高仿47耳放DIY

高仿47耳放DIY

来,再用上我以前做的usb声卡,算是齐了,就是网速不怎么给力了又,听无损有点卡啊。

高仿47耳放DIY


看到上面的耳放DIY有什么感触没?
