可测量发光二极管电压的电路设计图

发布时间:2014-07-04 责任编辑:sherryyu

【导读】初入电子行业时总会烦恼怎么去测量发光二极管的电压,相信你也有同感。这里介绍一种可测量发光二极管电压的电路设计图,供大家参考学习,具体的设计大家看下文。

本电路用发光二极管指示4个不同电平级别的电压,电路中RS339是四比较器。当输入电压超过某一比较器的参考电压时,该比较器以及它下面的比较器都输出低电平,相应的发光管发光,指示出输入电压的高低。

LED1是零点电压指示发光二极管,作为该电路的电压参考点,它总是导通的。

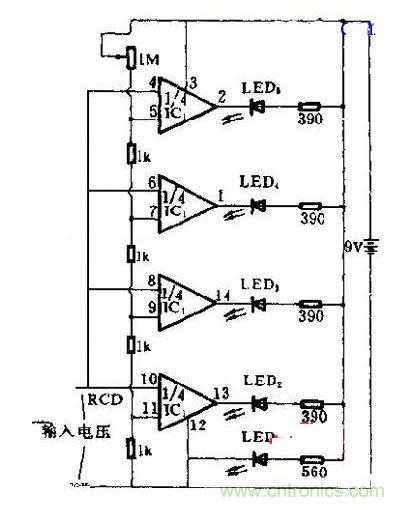

电路图如下:
可测量发光二极管电压的电路设计图
