最新型的太阳能微型逆变器方案设计

发布时间:2014-07-04 责任编辑:sherryyu

【导读】目前太阳能产业正面临重大转折点。太阳能模组价格快速下滑,不仅有助于产业拜托对于购买电价补贴政策的依赖,也将刺激一般家庭,工商办公室转载太阳能面板的意愿,引爆新一波小型太阳能逆变器系统安装潮。这里向大家介绍几款关于太阳能微型逆变器方案设计。

致力于亚太地区市场的领先电子元器件分销商-大联大控股宣布,其旗下世平为契合市场对于光伏产业的期望,特别推出分别以ADI ADSP-CM408和TI C2000为主芯片的微型逆变器方案。在大联大世平集团的太阳能微型逆变器方案中,除ADI、TI之外,还将Vishay、Toshiba、Avago、Fairchild、Kemet、Atmel、NXP、ONSemi、ST等其他著名厂商的器件整合入系统中,以实现更高的性能和可靠性。

目前太阳能产业正面临重大转折点。随着太阳能模组价格快速下滑,德国、意大利等国家已经纷纷达成市电同价,而美国、日本也将在今年年内达到。这样不仅有助于产业拜托对于购买电价(FiT)补贴政策的依赖,也将刺激一般家庭,工商办公室转载太阳能面板的意愿,引爆新一波小型太阳能逆变器系统安装潮。

中国的光伏行业处于世界领先地位,而且中国政府还在持续的支持光伏行业的发展。2014 年 1 月 14 日召开的 2014 年全国能源工作会上,国家能源局已经敲定2014年国内新增装机14GW,其中分布式比例占60%左右,地面电站比例占40%左右。加上国家的补贴性政策,分布式电站将会成为未来主流。而且,伴随光伏逆变器价格竞争的红海,以及家用型太阳能系统的安装量激增,微型逆变器的需求也将水涨船高。

太阳能微型逆变器方案:
大联大世平集团太阳能微型逆变器方案架构图
图示1-大联大世平集团太阳能微型逆变器方案架构图

基于 ADI ADSP-CM408 250W 微型逆变器的方案
基于ADI ADSP-CM408的微型逆变器架构图

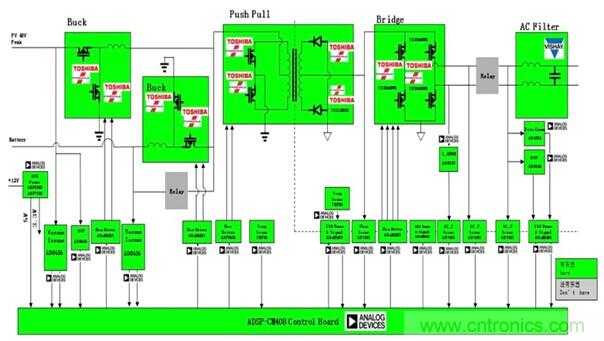

图示2-基于ADI ADSP-CM408的微型逆变器架构图
[page]
方案特点

" 为光伏而生的处理器:ADSP-CM408是ADI公司专门为光伏市场开发的一款DSP,它不仅具有传统DSP的高处理性能,同时有更高的采样精度,内部固化的电能计量芯片,更是为开发者省去了不少编写软件的工作。同时,它内部的谐波分析引擎能方便的进行有功,无功功率的计算。

" 磁隔离技术的应用:替代了光伏行业传统的光耦隔离,在电流检测、MOSFET驱动、通信、系统电源方面都有合适的产品。为光伏逆变器的设计提供的更可靠的稳定性和更长的使用寿命。同时,可多功能集成的磁隔离产品的为系统节省了更多的PCB 面积。

" 安规认证:伴随着光伏市场的规范化与成熟化,安规认证也越来越成为了产品出口的必要条件。ADI 磁隔离产品均通过了UL、VDE、SAA、TUV等认证,ADI 可为客户提供有安规保证的产品。

方案照片
方案照片
基于 TI C2000 200W 的微型逆变器方案

方案框图
方案框图
方案框图

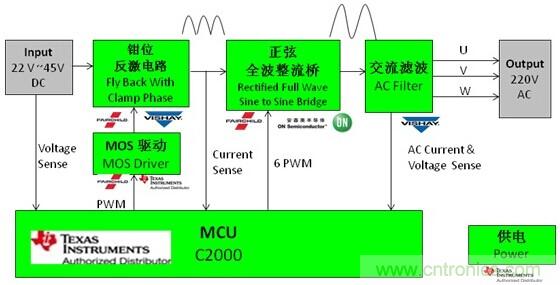

图示3-基于TI C2000的微型逆变器架构图
方案特点

  " 输入22V ~ 45V直流

  " 输出220V 50Hz交流

  " 输出功率200W

  " 数字控制

  " 交错反激拓扑结构

  " 转换效率高

  " 快速执行MPPT算法

  " 输出电压可调

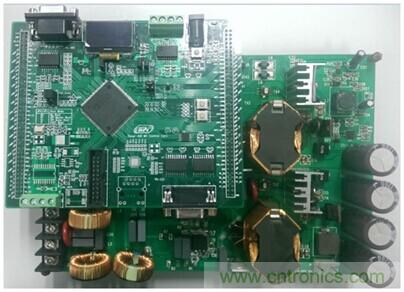

方案照片
方案照片
