【导读】长期的使用过程中会发现，当摄像机镜头对准LED显示屏时，偶尔会出现莫名其妙的水波一样的条纹和奇怪的色彩（如图1所示），也就是常说的摩尔纹（Moir pattern）现象。

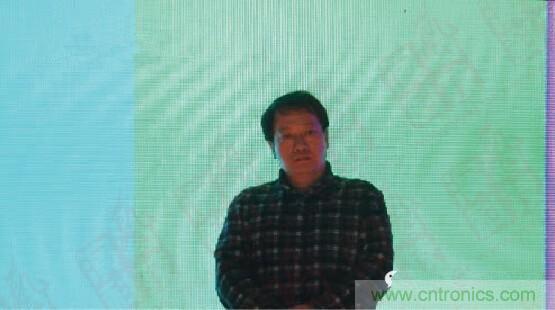

图1 LED显示屏摩尔纹现象
如何避免或减少摩尔纹现象呢？一般有以下几类方法：
CCD像素偏置技术
近几年，摩尔纹现象得到摄像机厂家越来越多的重视，日本松下公司就通过CCD像素偏置技术来减少摩尔纹的产生。
由于CCD的靶面是点阵排列的，不是连续的面，所以当图像的空间频率（例如LED大屏幕的空间频率）超出了CCD的空间频率时，就容易产生摩尔 纹现象。简单来说，就是由于图像细节小于每一个图像传感器之间的间隔所造成的。而空间偏置是一种用来提高CCD摄像机亮度水平分辨率的方法。这种方法能够 尽可能地使用CCD阵列中的像素数，达到比理论值更高的分辨率。其像素排列方式如图3，红色和蓝色CCD被固定在棱镜模块上，它们的间隔水平偏置相当于绿 色的一半。它将扫描线中的采样数量加倍，用于制作亮度信号，这样就得到了更高的分辨率。
图3 CCD偏置技术（P- Pitch：节距，机械工程量词，同侧齿面间的弧长）
图4是采用CCD像素偏置技术对提高分辨率效果的示意图，被摄对象的频率反映的是图像的细节。当采用像素偏置技术时，绿色CCD 和红蓝 CCD 将取得不同点的图像信息，经过 DSP 数字信号处理之后，就可以得到红色曲线的图像信息（如物体有高于红线的细节信息则无法得到）；而不采用像素偏置技术，则只能得到如蓝色曲线的图像信息，显 然，实际输出的图像细节就少多了。但是，即便采用这种方法，仍不能彻底消除摩尔纹，原因是CCD仍存在一定的空间频率，无法连续成一个面。[page]
图4 CCD偏置示意
摄像机调整
在电视拍摄时可采用以下办法来减轻或消除摩尔纹干扰：
（1）改变摄像机角度。由于摄像机与LED显示屏的角度会导致摩尔纹，稍微改变摄像机的角度（通过旋转摄像机）可以减轻或消除摩尔纹。
（2）改变摄像机位置。通过左右或上下移动来改变角度关系，可以减少摩尔纹。
（3）改变焦点。细致图样上过于清晰的焦点和细节可能会导致摩尔纹，稍微改变焦点可改变清晰度，进而帮助消除摩尔纹。
（4）改变镜头焦长。用不同的镜头或焦长设定，来改变或消除摩尔纹。
（5）用软件处理，消除最终影像上出现的摩尔纹。
但是，上述的方法在某些特定的场合可以适用，但对于电视摄像，特别是电视直播节目，就存在实际的操作问题。
