【导读】今天小编为大家带来一款用三极管开关电路做的led灯闪烁电路，其外围器件很少且很简单。该电路电源越高，闪烁越快。有兴趣的童鞋可以试试！

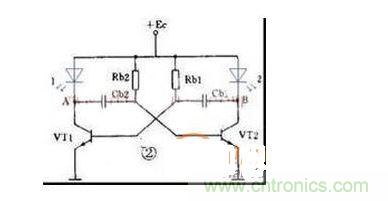

下图为LED电路的电路图，其是多谐振荡器、三极管、电容、电阻、LED所组成的。三极管、LED随便用，电容，电阻分别用47uF10K，电源使用3V、5V都行，电源越高，闪烁越快。本人亲自试验过，100%可行。频率为3Hz左右。
电路图
通电瞬间由于电路参数的微小差异和正反馈使一支管子饱和另一支截止。出现一个暂稳态。假设VT1导通，VT2截止，那么此时VT1集电极为-，Rb2给Cb2充电，当电压充到0.5-0.7时，VT2基极正偏，VT2导通，VT2集电极为-，导致VT1基极正反馈为-，此时电路发生翻转，出项另一个暂稳态，即VT2导通，VT1截止。
不断循环往复，便形成了自激振荡。振荡周期T=T1+T2=0.7(RB2*C1+RB1*C2)=1.4RB*C，振荡频率：F=1/T=0.7/RB*C。
