在此配置中，外设配置为产生大多数电流模式的固定频率电源。COG是互补输出发生器。其功能是通过上升沿和下降沿输入构成的可编程死区生成互补输出。CCP配置为生成可编程的频率上升沿。当电流超出斜率补偿器的输出时，比较器C1生成下降沿。CCP可与C1结合来产生占空比。一些拓扑（如升压、反激或SEPIC）需要占空比。运放OPA用于提供反馈和补偿。图中由DAC为运放提供参考电压，但如果不需要可编程电压，固定电压参考（FVR）也可用于为运放提供参考电压。斜率补偿器可通过比较器或COG复位。其工作原理是使用可编程灌电流来使预充电到其输入（此例中为OPA）所设置电平的电容衰减。这种电源配置非常易于使用。下面是LED串中升压电源调节电流的示例。

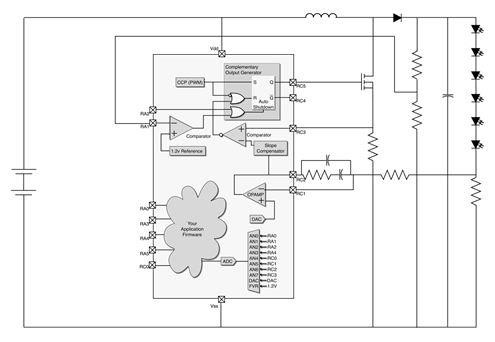

升压LED电源示例
构建并测试硬件后，只需实现一些基本功能便可增加智能，如下所示：
LED驱动器流程图
功率点状态机
电池充电器状态机
结论
向电源添加得到的终结果远比单独使用器件时强大。集成可采用如下几种形式：仅将MCU接入现有SMPS设计，通过高性能dsPIC建立全数字SMPS，或使用混合信号MCU将模拟SMPS功能与MCU集成到单个芯片上。
（来源：中电网）
