一种全新的新型的多门3D晶体管技术

发布时间:2013-03-19 责任编辑:easonxu

【导读】FinFET技术面临的挑战与发展前景。和传统的平面型晶体管相比,FinFET器件可以提供更显著的功耗和性能上的优势。FinFET器件是场效应晶体管(FET),名字的由来是因为晶体管的栅极环绕着晶体管的高架通道。


FinFET技术是电子行业的下一代前沿技术,是一种全新的新型的多门3D晶体管。和传统的平面型晶体管相比,FinFET器件可以提供更显著的功耗和性能上的优势。英特尔已经在22nm上使用了称为“三栅”的FinFET技术,同时许多晶圆厂也正在准备16纳米或14纳米的FinFET工艺。虽然该技术具有巨大的优势,但也带来了一些新的设计挑战,它的成功,将需要大量的研发和整个半导体设计生态系统的深层次合作。

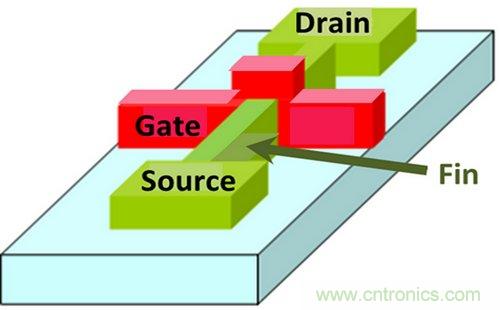

图1:FinFET技术
图1:FinFET技术

FinFET器件是场效应晶体管(FET),名字的由来是因为晶体管的栅极环绕着晶体管的高架通道,这称之为“鳍”。比起平面晶体管,这种方法提供了更多的控制电流,并且同时降低漏电和动态功耗。 比起28纳米工艺,16纳米/14纳米FinFET器件的进程可以提高40-50%性能,或减少50%的功耗。一些晶圆厂会直接在16纳米/14纳米上采用FinFET技术,而一些晶圆厂为了更容易地整合FinFET技术,会在高层金属上保持在20nm的工艺。

那么20纳米的平面型晶体管还有市场价值么?这是一个很好的问题,就在此时,在2013年初,20nm的平面型晶体管技术将会全面投入生产而16纳米/14纳米FinFET器件的量产还需要一到两年,并且还有许多关于FinFET器件的成本和收益的未知变数。但是随着时间的推移,特别是伴随着下一代移动消费电子设备发展,我们有理由更加期待FinFET技术。

和其他新技术一样,FinFET器件设计也提出了一些挑战,特别是对于定制/模拟设计。一个挑战被称为“宽度量化”,它是因为FinFET元件最好是作为常规结构放置在一个网格。标准单元设计人员可以更改的平面晶体管的宽度,但不能改变鳍的高度或宽度的,所以最好的方式来提高驱动器的强度是增加鳍的个数。增加的个数必须为整数, 你不能添加四分之三的鳍。

另一个挑战来自三维技术本身,因为三维预示着更多的电阻的数目(R)和电容(C)的寄生效应,所以提取和建模也相应困难很多。设计者不能再只是为晶体管的长度和宽度建模,晶体管内的Rs和Cs,包括本地互连,鳍和栅级,对晶体管的行为建模都是至关重要的。还有一个问题是层上的电阻。20纳米的工艺在金属1层下增加了一个局部互连,其电阻率分布是不均匀的,并且依赖于通孔被放置的位置。另外,上层金属层和下层金属层的电阻率差异可能会达到百倍数量级。

还有一些挑战,不是来自于FinFET自身,而是来至于16nm及14nm上更小的几何尺寸。一个是双重图形,这个是20nm及以下工艺上为了正确光蚀/刻蚀必须要有的技术。比起单次掩模,它需要额外的mask,并且需要把图形分解,标上不同的颜色,并且实现在不同的mask上。布局依赖效应(LDE)的发生是因为当器件放置在靠近其他单元或者器件时,其时序和功耗将会受影响。还有一个挑战就是电迁移变得更加的显著,当随着几何尺寸的缩小。

如前所述,上述问题将影响影响定制/模拟设计。如果数字设计工程师能够利用自动化的,支持FinFET器件的工具和支持FinFET的单元库,他或她将发现,其工作上最大的变化将是单元库:更好的功耗和性能特性!但是,数字设计工程师也会发现新的和更复杂的设计规则,双图形着色的要求,和更加严格的单元和pin位置的限制。最后,有些SoC设计人员还会被要求来设计和验证上百万门级别的芯片。设计师将需要在更高的抽象层次上工作和大量重复使用一些硅IP。

EDA产业在研发上花费了大量的钱,以解决高级节点上设计的挑战。事实上,我们预期,EDA行业为了20纳米,16纳米和14纳米的总研发费用可能会达到十二亿美金到十六亿美金。从FinFET器件的角度来看,例如,提取工具必须得到提高,以便能处理Rs和Cs从而更好预测晶体管的性能。这些Rs和Cs不能等待芯片成型后分析,他们需要在设计周期的早期进行,所以电路工程师和版图工程师不得不工作得更加紧密,这也是方法学上很大的一个变化。

每个物理设计工具都必须能够处理几百条为了16nm/14nm FinFET技术而带来的新的设计规则。这包括布局,布线,优化,提取和物理验证。单元库也需要利用这些工具进行优化。所以一个整合了的先进节点的解决方案,将会使包括定制/模拟和数字设计的任务变得更加容易。

EDA供应商也是包括晶圆代工厂和IP供应商在内的垂直合作其中的一部分。从EDA和IP开发人员的反馈会影响进程的发展,这反过来又提出了新的要求的工具和IP。例如,在2012年,Cadence公司,ARM和IBM之间三方合作就产生了第一个14NM的FinFET器件的测试芯片。

16nm/14nm的FinFET技术将是一个小众技术,或进入IC设计的主流?历史证明,当新的创新出现,人们弄清楚如何使用它们来创新,往往会带来意想不到的价值。FinFET技术将启用下一个大的飞跃,为计算机,通信和所有类型的消费电子设备带来裨益。这就是为什么Cadence公司坚信FinFET技术将为电子行业开创一个新纪元,这也是为什么我们致力于为整个行业推进这项技术。
