绝大多数的工程师对MCU晶体两边要接一个22pF附近的电容都不是很理解，因为这个电容有些时候是可以不要的。书籍上对这个的讲解也很少，往往提到最多的是起稳定作用和负载电容之类简短的，都没有进行很深入的分析。

和这些工程师一样，我之前也从来不去关心这两个电容，认为按参考设计做就行了，直到有一次一个手机项目就因为这个电容出了问题，损失了几百万。于是，我开始真正的考虑这个电容的作用。

其实MCU的振荡电路的真名叫“三点式电容振荡电路”。

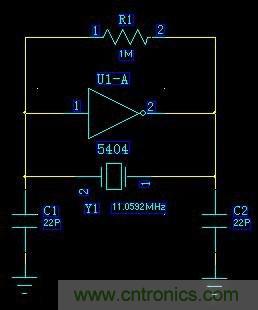

Y1是晶体，相当于三点式里面的电感，C1和C2就是电容，5404和R1实现一个NPN的三极管，大家可以对照高频书里的三点式电容振荡电路。接下来分析一下这个电路。

5404必需要一个电阻，不然它处于饱和截止区，而不是放大区，R1相当于三极管的偏置作用，让5404处于放大区域，那么5404就是一个反相器，这个就实现了NPN三极管的作用，NPN三极管在共发射极接法时也是一个反相器。

接下来用通俗的方法讲解一下这个三点式振荡电路的工作原理，大家也可以直接看书。

大家知道一个正弦振荡电路要振荡的条件是，系统放大倍数大于1，这个容易实现，相位满足360°，接下来主要讲解这个相位问题：
5404因为是反相器，也就是说实现了180°移相，那么就需要C1，C2和Y1实现180°移相就可以，恰好，当C1，C2，Y1形成谐振时，能够实现180移相，这个大家最简单的可以以地作为参考，谐振的时候，C1、C2上通过的电流一样，地在C1、C2中间，所以恰好电压相反，实现180移相。

当C1增大时,C2端的振幅增强，当C2降低时，振幅也增强。

有些时候C1，C2不焊也能起振，这个不是说没有C1，C2，而是因为芯片引脚的分布电容引起的，因为本来这个C1，C2就不需要很大，所以这一点很重要。接下来分析这两个电容对振荡稳定性的影响。

因为5404的电压反馈是靠C2的，假设C2过大，反馈电压过低，这个也是不稳定，假设C2过小，反馈电压过高，储存能量过少，容易受外界干扰，也会辐射影响外界。C1的作用对C2恰好相反。因为我们布板的时候，假设双面板，比较厚的，那么分布电容的影响不是很大，假设在高密度多层板时，就需要考虑分布电容，尤其是VCO之类的振荡电路，更应该考虑分布电容。

有些用于工控的项目，建议不要用晶体的方法振荡，二是直接接一个有源的晶振

很多时候大家会用到32.768K的时钟晶体来做时钟，而不是用单片机的晶体分频后来做时钟，这个原因很多人想不明白，其实这个跟晶体的稳定度有关，频率越高的晶体，Q值一般难以做高，频率稳定度不高，32.768K的晶体稳定度等各方面都不错，形成了一个工业标准，比较容易做高。
