【导读】说到智能手机的充电器设计市面上是一个接着一个的设计，但是拥有市场强竞争力的手机充电器设计不是一件容易的事情，毕竟是决定着商业价值和用户体验。本文为大家介绍一款新的手机充电器设计，详细的介绍了充电器设计原理图和软硬成本的分析，以及详细的BOM清单奉献。大家可以客观的评价下该手机充电器设计方案是否具有竞争力？

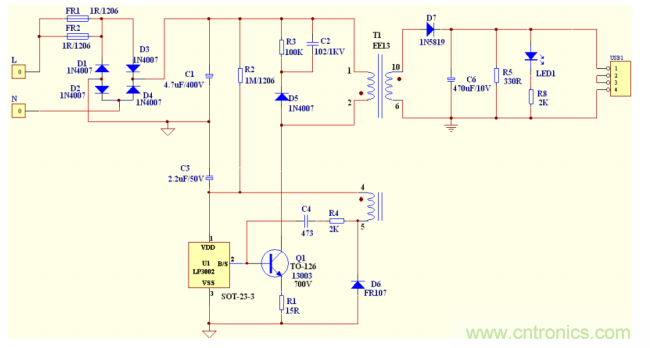

手机充电器原理图：
特点：电路简单，性能稳定，兼容性/容错能力强（针对低端充电器所使用的便宜的物料、变压器），针对电容触摸屏手机在不加Y电容情况下可以实现无干扰输出，全电压输入，最大可以做到5V/1A（5W）。
优点：
手机充电器设计的硬性成本对比分析：
1.节省人员，同RCC方式电路相比，器件可以减少5个左右，可以让生产线少2个人。
2.硬件成本更低（同带光耦的RCC充电器比），我们LP3002可以替代光耦、稳压二极管、开关三极管及辅助的2个器件，从而降低0.05左右的物料成本。
3.目前插件的加工成本最低为0.015/器件，少5个器件可以降低加工成本0.075元。
4.当做电容触摸屏手机充电器时，省掉Y电容，可以降低0.05元成本。
硬性成本合计可以降低0.175元。
[page]
手机充电器设计的软性成本：
1.理论上炸机率为0，比目前RCC电路5%的炸机率，将降低5%的成本。
2.生产直通率达到99%以上，比目前90%左右的直通率提升近10%，可以帮助客户提高出货速度，降低不良品比例，每天至少提升5%的出货量，相当于降低5%的成本。
3.产品一致性好，从目前RCC电路大于+-10%的输出精度提升到+-5%的精度，减少次品率，从而降低成本3%。
4.产品质量稳定，减少生产线的维修工和产线工程师，从而降低成本（按一条拉1个维修配置）。

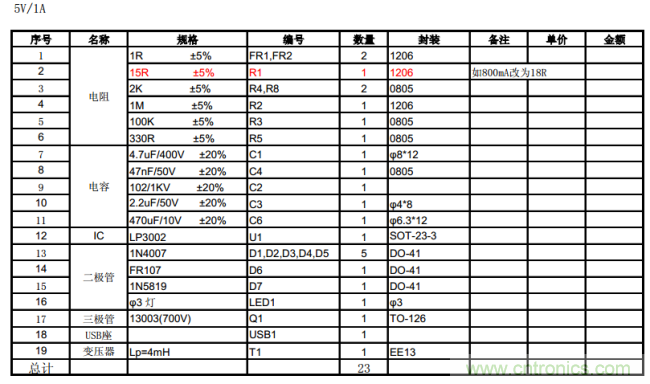

手机充电器设计方案的BOM清单：
