DaveJones在5年时间里，上传了超过600个电子类的视频。在每周二，Jones会拆解一个不错的设备（当然，有时候没有那么好），Jones并不是简单地把盒子破坏、打开，他会用他丰富的电子设计知识来说明这个设备是怎么设计的，为什么要这么设计。



这一周，Jones拆解了一台安捷伦AgilentB2912A精密型电源/测量单元（SMU），它具备以下性能特性：10fA/100nV最小电源分辨率(61/2位)，高分辨率的任意波形生成(10μs最小间隔)，高速数字转换能力(采样率最高为100000点/秒)，这些精密仪器通常被用来测量半导体器件，并产生我们在数据手册上看到的电压-电流曲线。



(注：Jones把SMU称作"Shmoo"是比较有意思的，因为早在上世纪70年代，Shmoo图就被用来表征半导体器件，这一时间要比SMU的出现早很多，同样也要比安捷伦早很多。Shmoo是AlCapp在Li''''lAbner连环漫画中创造的虚构人物，而shmoo图很像shmoo这个卡通人物，因此采用了相同的名称。)



Jones发现了至少5颗Xilinx器件：3颗SpartanFPGA以及2颗9572XLCPLD（是的，Xilinx还在生产这些CPLD）。安捷伦SMU的处理器板使用了1个STMicroSPEAReMPU(ARMCortex-A9)和1个XilinxSpartan-3EXC3S1200EFPGA器件，从板子的布线可以看到，XilinxFPGA为SPEAR处理器芯片提供了外部I/O的扩展，因为FPGA处于微处理器和处理器板的边缘连接器之间。

安捷伦B2912A SMU处理器板。



Jones指出，安捷伦为了后续处理器板的升级需要，而把处理器电路从模拟板中分离出来，这样可以只升级处理器板上的快速演进的数字部件，而不需要改变模拟板的设计。"他们（安捷伦）想制造一个适应未来15年发展的仪器，在这15年里，模拟部分的设计不会过时，但是数字控制器可能需要进行升级"



Jones是对的。如果把处理器板放在现在来设计，为了对性能进行升级以及简化设计，安捷伦很可能会采用Zynq完全可编程的SoC器件来替代上面STMicroSPEAR处理器芯片，因为ZynqSoC器件内置了一个双核ARMCortex-A9MPCore处理器以及可编程逻辑。



安捷伦SMU中有两块精密的电压/电流电源板，每块板都有2颗Xilinx可编程器件：一颗是Spartan-6XC6SLX45FPGA，另一颗是XC9572XLCPLD。为什么需要两颗可编程逻辑器件呢？Jones注意到了一个细节，他发现板上使用了一个TIISO7240M双通道数字隔离器来把两颗可编程器件分开。Spartan-6FPGA实现了任意波形发生器的功能。该FPGA要驱动一个TxDAC的模拟器件，TxDAC接着要驱动板子的powerFETs，powerFETs水平分布在板子的中央位置，上面覆盖着大块的铝散热片。Jones认为，CPLD的用途是把仪器处理器板的执行命令传递给被隔离的Spartan-6FPGA。

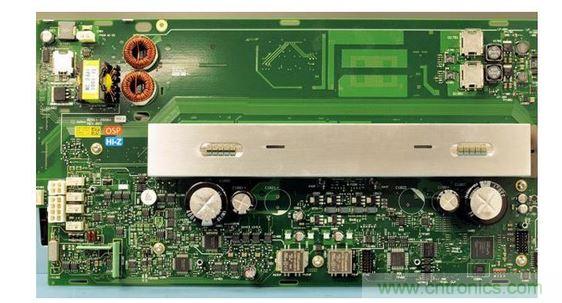

下图是Jones拍摄的安捷伦SMU模拟板的照片，Spartan-6FPGA位于右侧大电容的下方，CPLD在两颗芯片的左边，TI的数字隔离器在中间。如果仔细看，可以看到这些器件附近的丝网印刷的电流隔离线。

安捷伦B2912A SMU模拟板。
