【导读】一位技术大牛原创了一个关于自动充电的控制电路设计，该电路具有欠压、过流、自动的优秀特性。能够灵活的控制充电过程，同时具有好的安全性。大家有兴趣的可以自己去验证下是不是。如有好的建议也请提出来共同探讨。

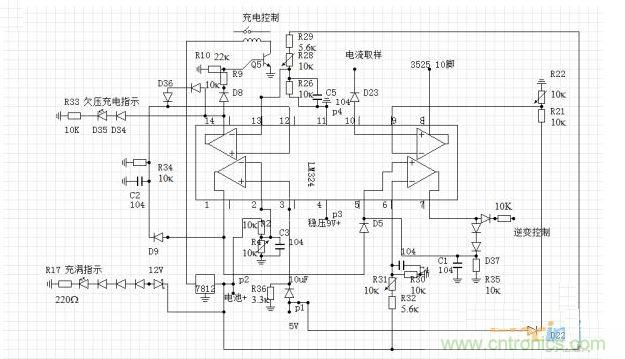

做了个简易的电路，不知道能不能工作。
9V和5V电压用7809和7805,此电路用于12V电池。
1.调节R4,使电池电压在10.5V时1脚输出高电位,逆变器停止并锁死.充电器启动并自锁。
2.调节R31使电池电压在12.5V时逆变器恢复工作,防止电没充满又停电后逆变器不工作。
3,调节R28,使电池电压在14.5V充电器停止。
4,调节R22,使8脚电压在0.3V,过流时保护.D23画错了不要,D23应串在8脚.10脚对地并一个1K电阻和一个1UF电容。
