实测探究:延长线是否会影响电源性能?

发布时间:2015-01-12 责任编辑:xueqi

【导读】为了提升机箱内部的美观度,不少玩家会选择电源延长线或定制线,这样的线材不但材质软,而且有多重颜色可选非常个性,那么这些线材是否对电源性能造成影响呢?

“背部走线”是最近几年开始流行的,提到背部走线就会涉及到机箱和电源,伴随着侧透机箱的兴起,玩家们对于机箱内部的美观度也是逐步提高,因此不少玩家会选择电源延长线或定制线,这样的线材不但材质软,而且有多重颜色可选非常个性,那么这些线材是否对电源性能造成影响呢?

我们都知道电源可以分为模组化接口和非模组化接口,高端玩家会选择全模组电源然后购买全部定制线材,而非模组电源一般就会选择延长线,在原有的接口上多出一截,这样看起来更加统一,而且便于走线。今天我们就用电源延长线为例,通过实测数据,看看对于电源性能是否会造成影响。

1电源原始状态性能测试

首先我们随机选择了一款电源,在没有使用延长线的时候,分别测试电源的转换效率、电压偏离,然后接上延长线,同时测试数据进行对比。

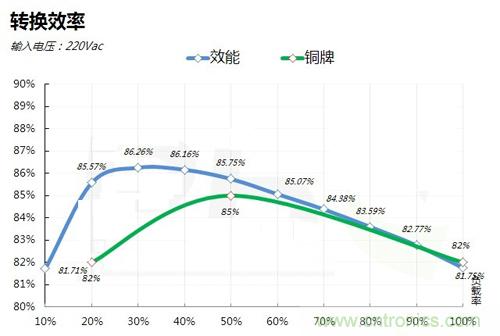

图1:转换效率高为86.26% 最低为81.71%

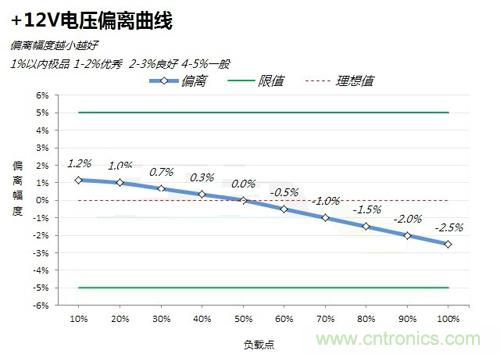

图2:+12V电压偏离

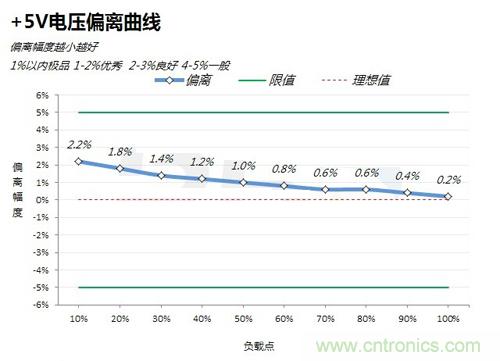

图3:+5V电压偏离

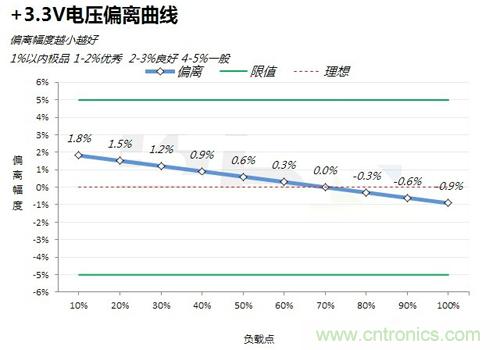

图4:+3.3V电压偏离

这是一款入门级电源的整体表现,效能就是通牌水准,而电源电压偏离也是处于一个比较好的水平,下面我们接上延长线去测试。
[page]

2加入延长线性能有影响吗?

本次测试加入的是主板与显卡的电源延长线,未加入处理器延长线。首先依然是转换效率,可以看到在加入了延长线之后,电源整体的转换效率有了一个小幅度下降。不过仅仅是更加费电,不会对其他元器件造成影响。

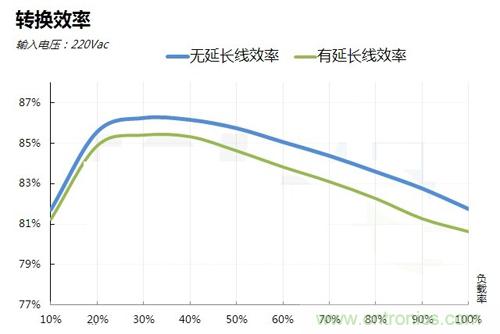

图5:电源转换效率对比

电压偏离,能够反映出电路中,静态电流的大小。即偏离越大,静态电流越大,偏离越小,静态电流越保持原值,说明电路越稳定。

然后看下电源电压偏离对比,可以发现在加入了延长线之后,电源的电压也有一定程度的影响。其中+12V影响较大,+5V和+3.3V影响较小。

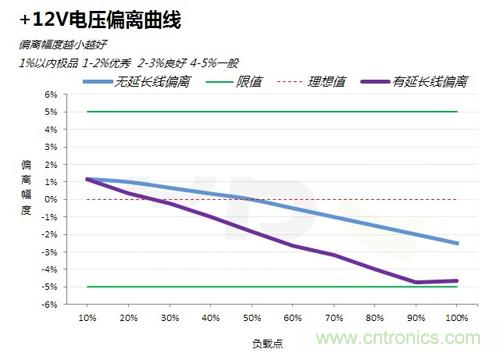

图6:+12V电压偏离对比

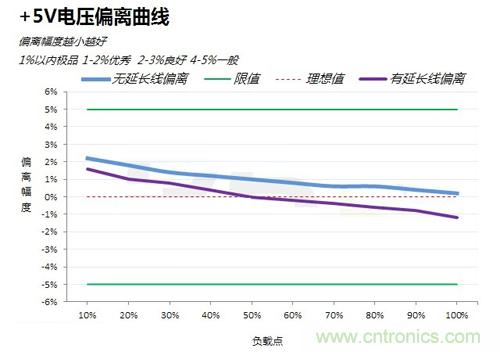

图7:+5V电压偏离对比

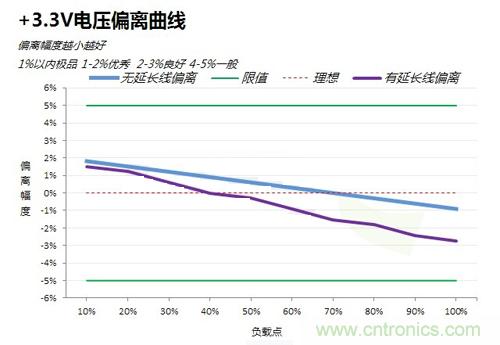

图8:+3.3V电压偏离对比

出现上面情况的原因是多方面的,但是最关键的影响应该是延长线,材质、用料、长度都都是不可忽视的因素。延长线的加入,导致电源线材接口增加了接触点,同时提升了线材的长度,都会增大电阻,所以对于效能会有影响。

[page]
3线材延长线的购买与安装

一般的电源延长线都可以在网上购买到,玩家们搜索24pin延长线、8pin延长线、电源定制线等等都可以看到。

我们评测室的延长线,包括了主板、显卡的延长线,玩家们在安装的时候一定要注意好接口,尤其是处理器和显卡,都是8pin,但是不要插错了。

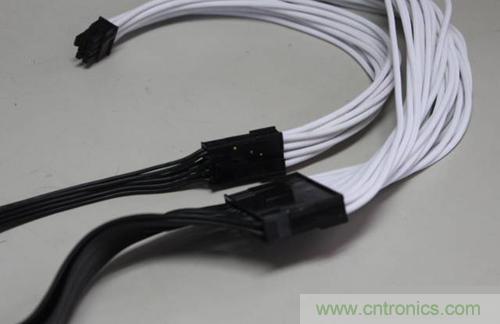

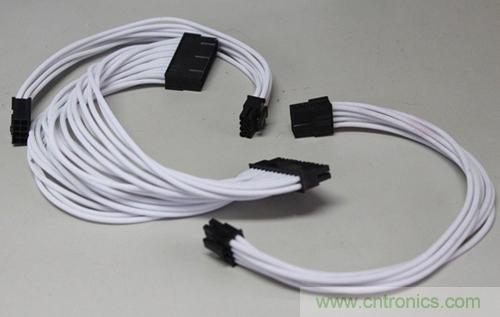

图9:电源线材延长线

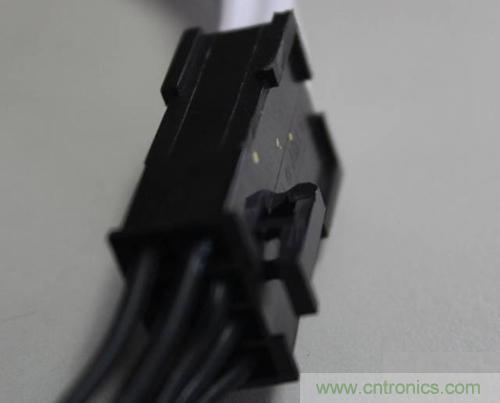

图10:插线时注意方向

图11:接好效果

总结

之前海韵就有一款除了线材之外一模一样的电源,仅仅由于模组与非模组的区别,而二者效能有轻微差别。而加入延长线的方式,无疑会放大上面的情况。

所谓鱼和熊掌不可兼得,在获得了更加好看外观同时也会损失一部分性能,下面给玩家们简要分析一下优势与不足,看完之后玩家们心中也都有了自己的答案。

优势:线材美观、统一;软材质走线也非常方便。

不足:损失一部分效能,更加费电;电源电压偏离更大,电路稳定性略有不足。
