【导读】本文介绍的微距无线充电器的设计由电能发送、电能接收与充电控制单元三部分构成，该设计的传送有效距离达6cm。能保证充电及控制电路单元的全部供电。设备的充电电流达到实用要求。
无线传能充电器由电能发送、电能接收与充电控制单元三部分构成, 发送与接收单元之间通过线圈之间的互感耦合作用传送电能, 供电部分和用电部分没有任何束缚性的有线连接。传送有效距离达6cm。能保证充电及控制电路单元的全部供电。设备的充电电流达到实用要求。

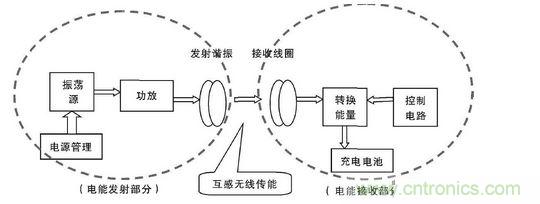

无线电能传输装置方案示意图
无线电能发送单元电路图

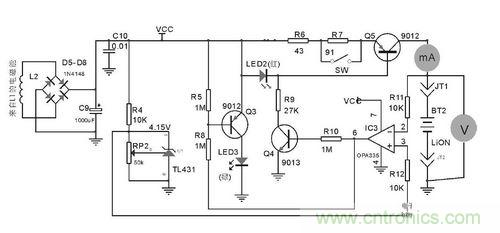

无线电能接收器电路图
