【导读】在加工领域，感应加热电源可以说是应用广泛的设备。按照负载等效线路的设计方式来分类，感应加热电源分为串联谐振和并联谐振。设计师为满足设计需求，往往会调整输出功率，并采用脉冲频率调功法的方式。本文就简要分析了感应加热电源的脉冲频率调功法。

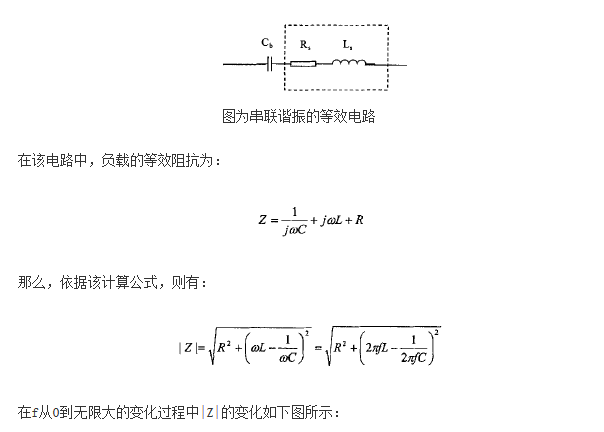

使用脉冲频率调功法进行感应加热电源输出功率调整的原理十分简单，它主要是通过改变逆变器开关频率来改变输出阻抗以达到调节输出功率的目的。在这里我们以最基础的串联谐振电源为例，该种类型的加热电源负载等效电路如图所示：

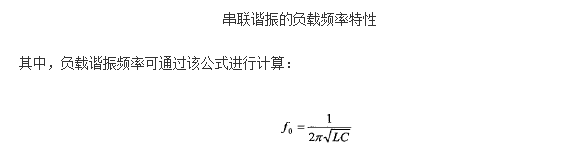

因此我们可以判断，当f=fo时整体系统的输出功率达到最大，此时若将频率往高或者往低调都能使输出功率变小。一般在工作中为了改善整机的开关状态，防止开通时有过大的尖峰电流，工程师需要使负载工作于感性状态，因此可以将开关频率调高来减少逆变器的输出功率。
本文所介绍的脉冲频率调功法，是感应加热电源调功方式中最简单的逆变调功方法，这种技术属于频率开环调节，因此在一些地方以及部分书籍中也被称为扫频调功。脉冲频率调功法除了拥有逆变调功的所有优点外，其整流电路可以采用不控整流，在一定程度上简化了电路设计，具有设计简单、操作方便等优势。
