一文看懂漏电开关与空气开关的不同

2017-11-02 [责任编辑:lina]
分享到:
0分
【导读】空气开关学名叫断路器,一般为低压的,即额定工作电压为1kV。空气断路器是具有多种保护功能的、能够在额定电压和额定工作电流状况下切断和接通电路的开关装置。



      空气开关:

  空气开关学名叫断路器,一般为低压的,即额定工作电压为1kV。空气断路器是具有多种保护功能的、能够在额定电压和额定工作电流状况下切断和接通电路的开关装置。它的保护功能的类型及保护方式由用户根据需要选定。如短路保护、过电流保护、分励控制、欠压保护等。其中前两种保护为空气的基本配置,后两种为选配功能。所以讲空气还能在故障状态(负载短路、负载过电流、低电压等)下切断电气回路。

  一文看懂漏电开关与空气开关的不同

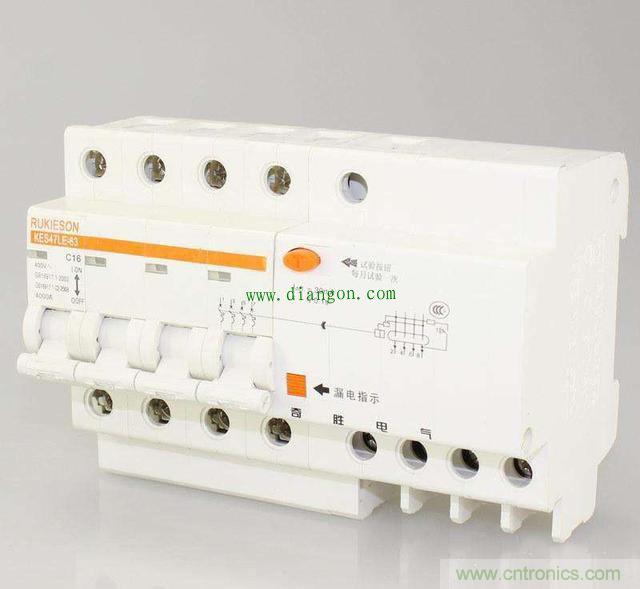

  空气开关

  漏电开关:

  漏电开关的正确称呼为剩余电流保护装置(以下简称RCD),是一种具有特殊保护功能(漏电保护)的空气。它所检测的是剩余电流,即被保护回路内相线和中性线电流瞬时值的代数和(其中包括中性线中的三相不平衡电流和谐波电流)。为此,RCD的整定值,也即其额动作电流In,只需躲开正常泄漏电流值即可,此值以mA计,所以RCD能十分灵敏地切断保护回路的接地故障,还可用作防直接接触电击的后备保护。

一文看懂漏电开关与空气开关的不同





一文看懂漏电开关与空气开关的不同

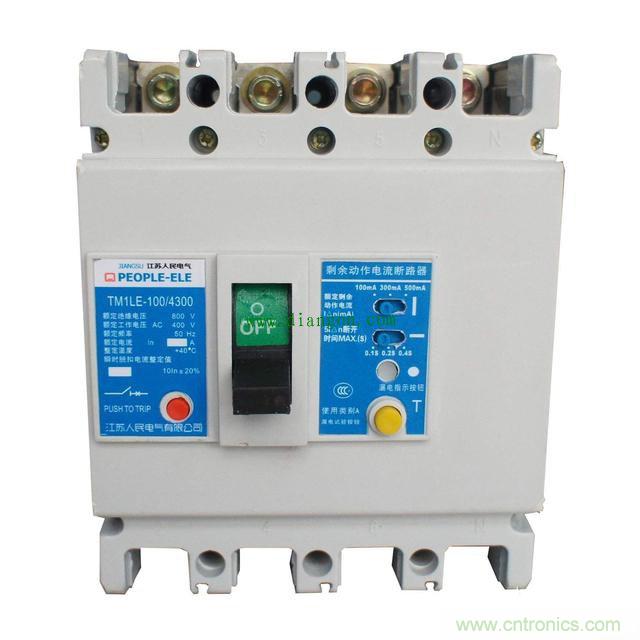

三相漏电

  动作检测方式不同:

  漏电开关

  用的是剩余电流保护装置,它所检测的是剩余电流,即被保护回路内相线和中性线电流瞬时值的代数和(其中包括中性线中的三相不平衡电流和谐波电流)。为此其额动作电流只需躲开正常泄漏电流值即可(毫安级),所以能十分灵敏地切断接地故障,和防直接接触电击。而空气开关就是纯粹的过电流跳闸(安级)。

  空气开关

  应该是因为电路中电流过大(电路短路或者用电器总功率过大都可,可能引起电流过大)而自动关掉开关.切断电路漏电保护器也就通过检测电路中地线和火线中电流大小差异来控制开关的,当火线有漏电时(单线触电)通过进户火线的电流大,而通过进户地线的电流小,引起绕在漏电保护器铁芯上磁通变化,而自动关掉开关.切断电路。

  因此,要防止火灾,一般装空气开关即可,要防止人的触电,则必须安装漏电开关才能起到保护作用。
