【导读】高频开关应用通常用于集成电源和信号隔离器件。 您可能会发现连接到包含数字隔离器的系统的长电缆或电线，例如，德州仪器（TI）的ISOW7841器件可能会从转换器中获取高频开关噪声。这种长接线充当发射器天线并导致拾取噪声。 我们怎样才能消除这种噪声？
为了解决这个问题，需要保持共模电流回路尽可能小并保持电缆尽可能短。在某些情况下，设计可能不允许您轻松缩短电缆，或者地面与电源接地之间可能存在不良连接。 另一种方法是使用共模扼流圈来衰减共模噪声。

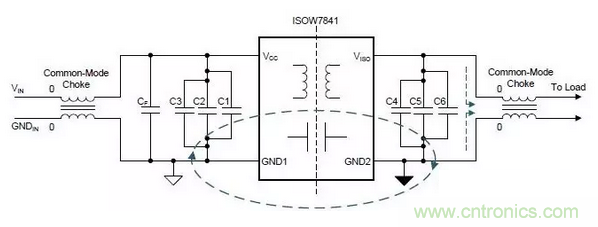

上图是ISOW7841设计，使用扼流圈来降低共模电流以及返回路径环路面积，间接减少辐射发射。 共模扼流圈可插入输入和输出电源或连接到系统的任何长电缆上。
来源：Digi-Key
