【导读】电动车给百姓带来出行便利，但同时也给社会造成安全隐患，尤其是电动车充电自燃的情况屡见不鲜，为解决此类问题，智能换电柜行业正冉冉升起。
随着国内电动车保有量的不断提高，长期使用电动车的外卖小哥、快递骑手以及大量民众们越来越面临着一些关于“电动车充电”的痛点：充电慢、充电不便、安全隐患多等。为解决这些痛点，去年5月以来，换电站作为新型基建的重要组成部分首次被写入《政府工作报告》中，换电模式也迎来了发展新局面。
什么是“换电”？简单说，就是通过直接“换电池”的模式，而非传统的“充电”，来解决电动车面临的“充电”问题。
什么是“换电柜”？顾名思义就是一个装载电池设备的柜子，用户可以直接将电动车电池跟换电柜里边的电池进行互换，将没电的电池放到换电柜中，再装上充满电的电池，这种方式大大减少了个人的充电时间，同时集中充电也能降低个人用户充电的安全隐患。

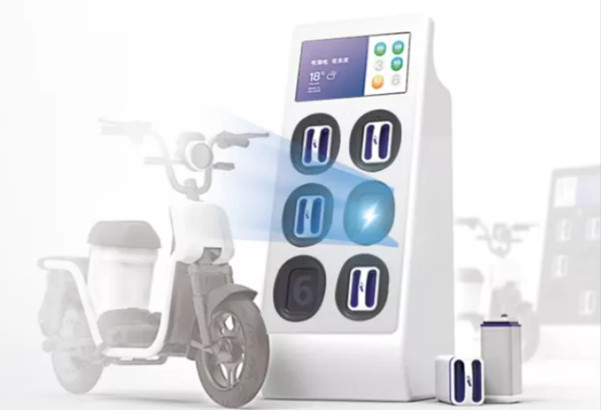

图1 换电柜
下面我们来看看换电柜是有哪些部件组成，其大致框图如下：

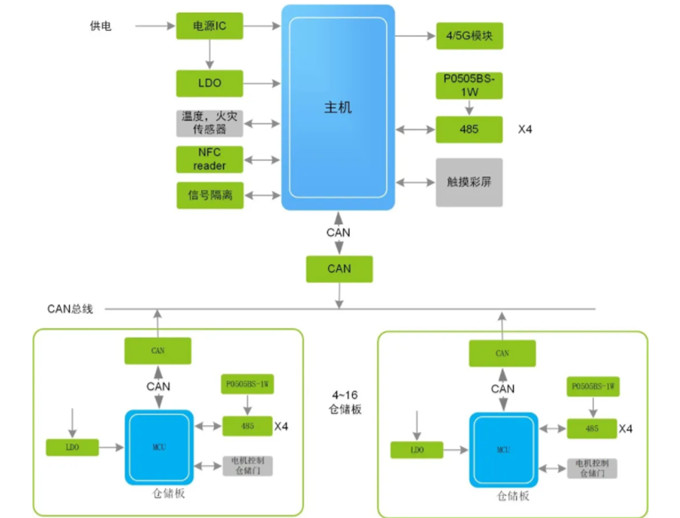

图2 换电柜框图
换电柜一般包括控制板，监测板，跟仓储板，不过有些控制板集成了监测板的功能，主要是监测箱体内的温度跟电池的温度，当温度过高会根据实际情况排风降温或者断掉某些温度过高的电源，避免出现电池温度过高引起自燃，同时也会将此情况通过Cat.1/Cat.4传输到后台，进行远程维护管理。
不过光是监测还不够，还要保证箱体内充电的安全，这就要求在充电的过程中对总线进行隔离，即使某一路总线出现故障也不会影响其他路。ZLG致远电子的小体积RS-485隔离模块，可以兼容3.3V和5V电平，集成了电源隔离、RS-485收发电路和信号隔离电路，可以很好的对RS-485总线进行隔离保护。
图3 RSM485M隔离RS-485收发器
● 电磁辐射 EME 极低；
● 电磁抗干扰 EMS 极高；
● 2500VDC高隔离耐压；
● -40℃~105℃超宽工作温度范围。
除此之外ZLG致远电子还可以提供低成本方案：P0505BS-1W模块+485收发芯片+信号隔离芯片，可以根据自己的需求搭建外围电路。

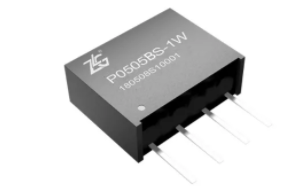

图4 P0505BS-1W隔离DC-DC模块
● 毫瓦级静态电流,极低的静态功耗；
● 支持短路自恢复,为用户降低失效风险；
● 85%转换效率,有效降低电源温升；
● -40℃~105℃,超宽工作温度范围。
原创：FAE工程师，ZLG致远电子
