一、前言

瑞森半导体LLC系列恒流方案在LED驱动电源应用设计案例分享，本篇案例是RSC6105S在30W-42W功率段，应用在教育照明与办公照明的电源方案，内容包括：原理图、PCB、BOM、变压器参数、整灯频闪指标数据等，方便给工程师朋友们做电源设计参考之用。

二、RSC6105S 30W-42W案例分享

设计步骤如下：

2.1首先要明确输入电压范围段：ACIN 180V-264V/50HZ，其中单电压段的对于瑞森半导体CS-CP-LLC方案做高PF方案性价比最高。如果客户需求是全电压段ACIN 90V-264V/50-60HZ，那就要另外加APFC线路模块才能实现全压高PF。

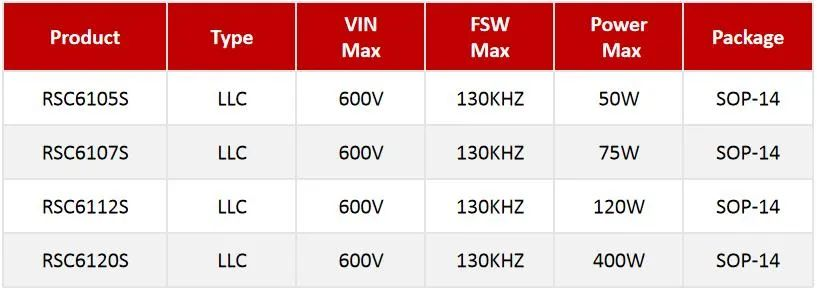

接下来确认输出光源的灯珠串并数与每个灯珠电压，以此来确定输出电压和输出电流，根据电压和电流的乘积得到输出功率的最大值，选择对应的IC。参照输出功率的最大值来选择匹配IC的产品型号：如50W以内推荐RSC6105S、50W-75W以内推荐RSC6107S、80W-120W以内推荐RSC6112S、150W-400W以上推荐RSC6120S（如下图所示）。

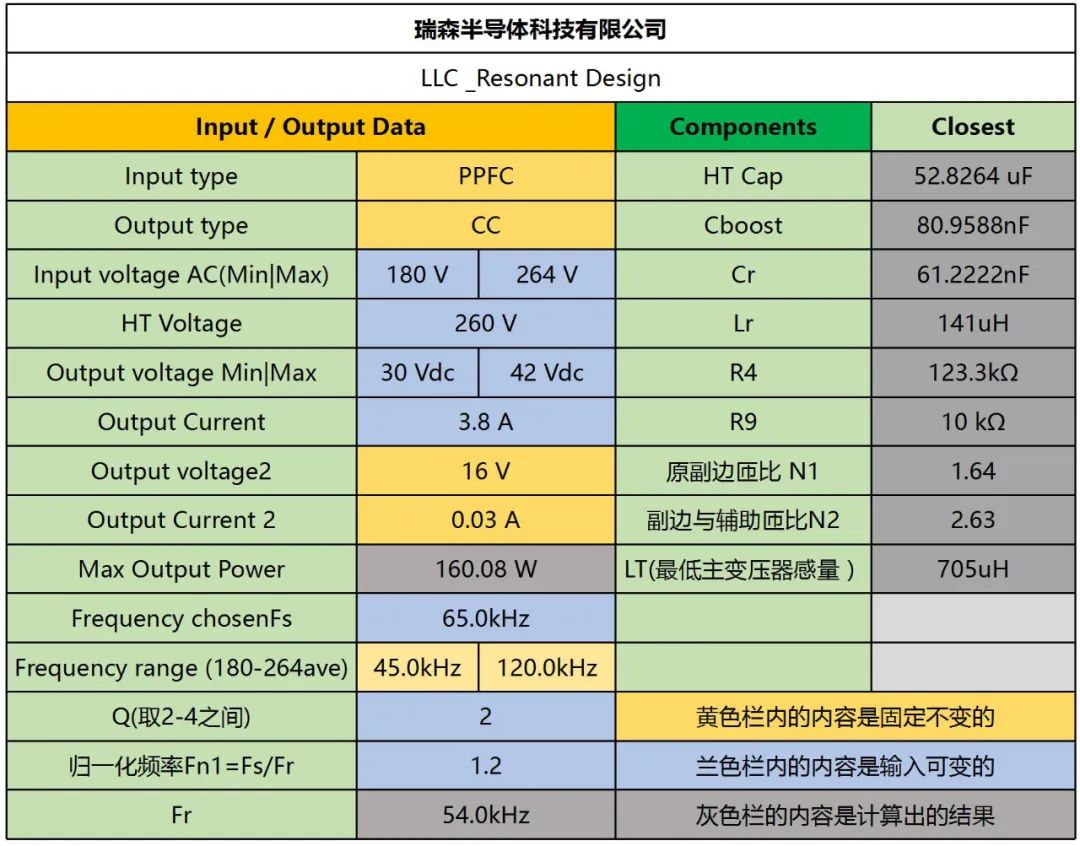

2.2根据下表的计算出关键参数的参数值，如谐振电感，谐振电容，电荷泵电容，高压电容，变压器的匝比，反馈的比值等关键器件；

2.3对于表单中没有计算的功率器件：MOS，肖特基，整流桥等选型说明如下，这类LLC软开关的器件的选型：瑞森半导体CS-CP-LLC方案MOS耐压500V，肖特基耐压是驱动电压空载电压的2-3倍（考虑温升升高后降额使用，以及对应温度曲线），电流值的大小与电源散热有直接关系，一般输出1A电流，推荐选用3A-5A的肖特基；整流桥选用快恢复或超快恢复的RS系列，US系列，ES系列等，电荷泵的二极管需选用超快的US系列，ES系列（一篇推文专门有分享关键器件的选型，可以查阅）；

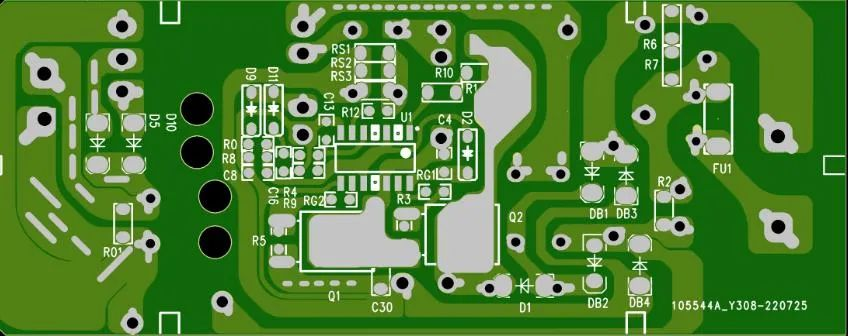

2.4接下来进行原图制作与PCB layout，分享实际案例的原理图（产品基本规格：输入AC180-264V/50HZ，输出30-40V/1050mA，高PF无频闪方案）如下：

2.5接下来制作BOM物料清单与变压器谐振电感图档，分享实际案例的（产品基本规格：输入AC180-264V/50HZ，输出30-40V/1050mA，高PF无频闪方案）。

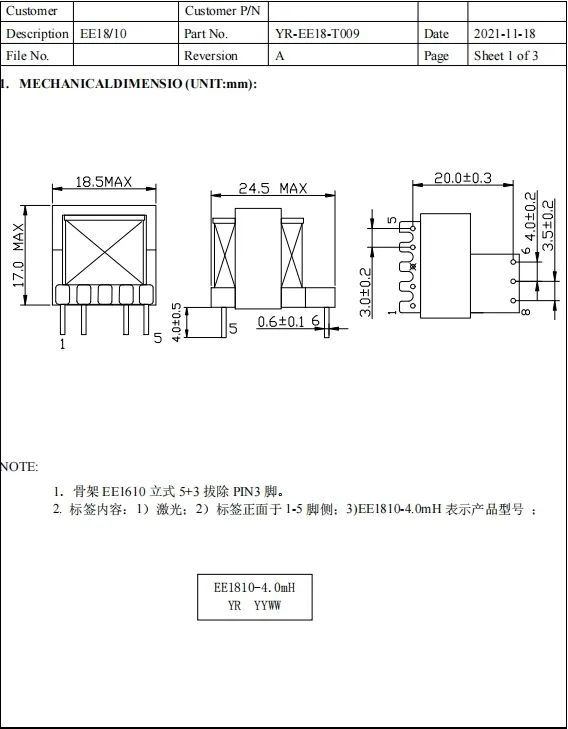

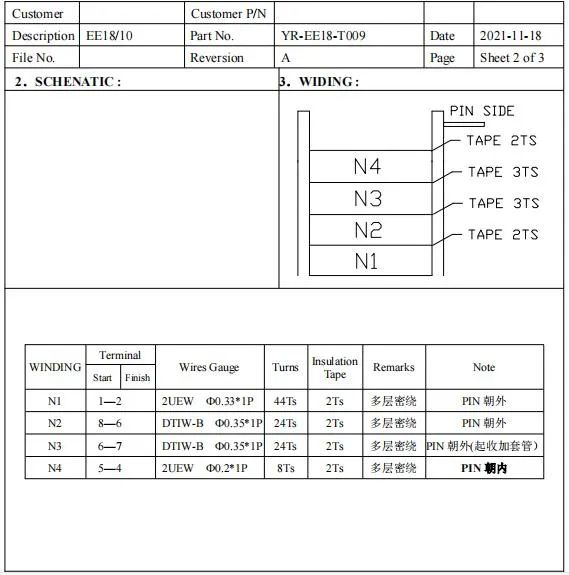

主变压器参数

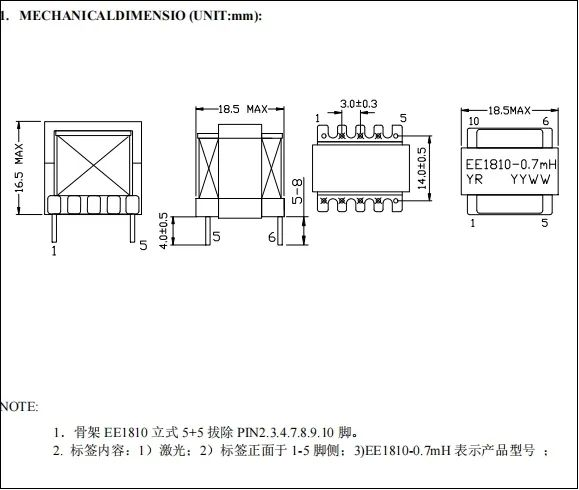

谐振电感参数

EE8.3的互感电感参数

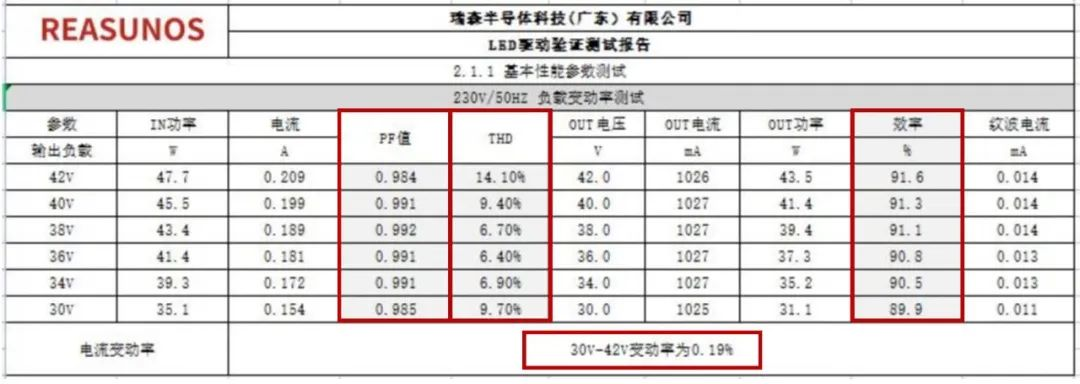

2.6制样完成，确认电源特性：电流变动率，THD，PF值，转换效率等。

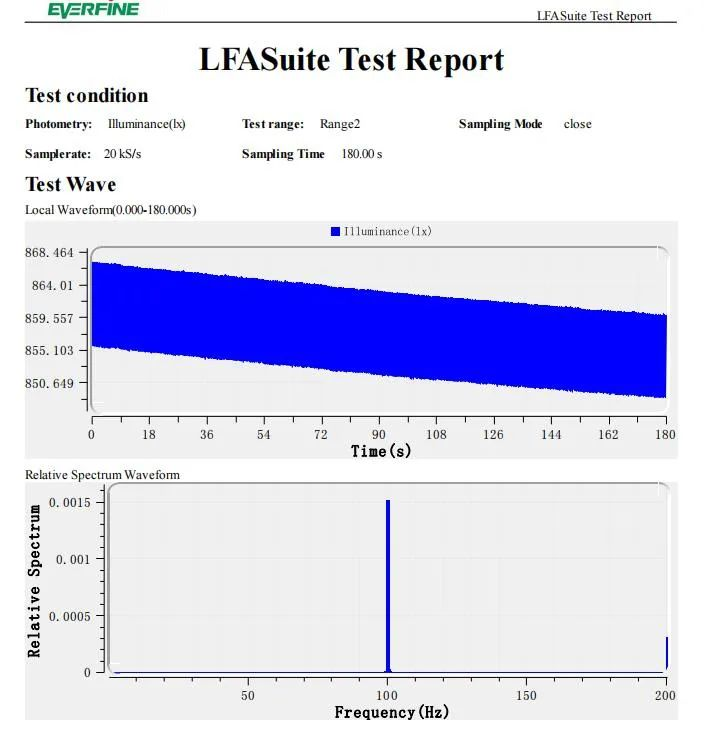

2.7优秀的整灯的频闪系数

综上所述，伙伴们对瑞森半导体方案的设计应用是否有所加深了解？对性能参数（PF值，THD，效率，频闪指标，负载变动率这些关键参数）是否满意？在分享中有不详细，不完整内容，热烈欢迎提出讨论！瑞森半导体的每一点前行，离不开大家的支持！

 （来源：RS瑞森半导体）
