【导读】隔离电源作为现代电子系统的关键组成部分，不仅能提供电击防护、消除接地环路干扰，还能实现电平转换和噪声隔离。本文将深入探讨隔离电源的工作原理、技术架构、性能指标及未来发展趋势，为工程师提供全面的设计参考。
摘要
隔离电源作为现代电子系统的关键组成部分，不仅能提供电击防护、消除接地环路干扰，还能实现电平转换和噪声隔离。本文将深入探讨隔离电源的工作原理、技术架构、性能指标及未来发展趋势，为工程师提供全面的设计参考。
隔离电源的基本概念与重要性
隔离电源是指在输入与输出电路之间没有电气直接连接的电源系统，通过变压器、光耦或电容等隔离屏障实现能量和信号的传输。根据IEC标准，隔离等级可分为功能型、基本型、补充型和增强型四个级别。在工业控制、医疗设备、通信系统和汽车电子等领域，隔离电源对确保系统安全可靠运行至关重要，它能有效防止高压浪涌损坏敏感电路，消除不同接地电位引起的干扰问题。
一项关于电源故障的研究表明，超过35%的电子设备故障与电源隔离不足相关。优良的隔离设计能将系统共模噪声抑制比提高40-60dB，显著提升系统在恶劣电磁环境下的稳定性。
隔离电源的关键技术架构
1. 主流隔离技术比较
现代隔离电源主要采用四种隔离方式，每种方式各有优缺点：
●光电隔离利用光耦器件通过光信号传输信息，实现输入输出的电气隔离。其优点在于技术成熟、成本较低，但存在速度受限、老化问题和温度敏感性等缺点。
●电容隔离采用高频信号通过电容隔离屏障传输数据。这种技术支持高速通信、功耗低，但抗干扰能力较弱，对瞬态电压的耐受性较差。
●磁耦隔离（变压器隔离）通过变压器耦合实现隔离，具有高共模噪声抑制能力和优良的瞬态抗扰度。不过，磁耦隔离需要较多的外围元件，设计复杂度较高。
●巨磁电阻(GMR)隔离是较新的技术，利用磁性材料的电阻变化传输信号。它在速度与功耗平衡方面表现优异，但成本相对较高。
2. 隔离电源的拓扑结构
隔离式DC/DC转换器有多种拓扑结构，常见的有：
●反激式转换器是最常见的隔离拓扑，尤其适用于中小功率应用（通常低于100W）。其特点是结构简单，成本较低，能提供多路输出，但效率相对不高。
●正激式转换器比反激式效率更高，适用于中等功率范围（50W-250W）。它需要磁复位电路，增加了设计复杂性。
●推挽式和半桥/全桥拓扑适合高功率应用（200W以上），能提供更高的功率密度和效率，但需要更多的开关器件和控制电路。

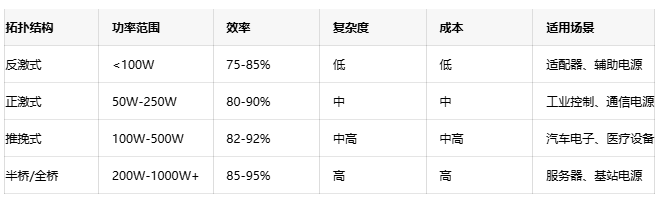

表：不同隔离拓扑结构性能比较
隔离电源的性能指标与测试标准
1. 关键性能参数
评估隔离电源性能的核心指标包括：
●隔离电压是指隔离屏障能承受的最高电压，通常从基本隔离的1-2kV到增强隔离的4-10kV不等。医疗设备等高风险应用通常要求5kV以上的增强隔离。
●效率衡量电源转换过程中的能量损失，现代隔离电源的效率通常在80%-95% 之间，取决于拓扑结构和负载条件。
●功率密度表示单位体积的功率输出，现代隔离DC/DC模块的功率密度已从早期的3-5W/in³提升至50W/in³以上，这得益于高频开关技术和先进封装工艺的发展。
●泄漏电流是指在施加电压下通过隔离屏障的电流，医疗设备通常要求小于10μA，以保障患者安全。
2. 行业标准与规范
各国针对隔离电源制定了严格的技术标准，如中国的NB/T 10285-2019《定压输入非稳压输出隔离型直流-直流模块电源》和NB/T 42039-2014《宽压输入稳压输出隔离型直流-直流模块电源》。
国际标准方面，IEC 60950-1规定了信息技术设备的安全要求，IEC 60601-1专门针对医疗设备的安全标准。符合这些标准不仅是市场准入的前提，也是产品安全可靠的保证。
隔离电源的创新设计与优化策略
1. 磁元件设计与优化
变压器是隔离电源的核心元件，其设计直接影响整体性能。传统绕线变压器正逐步被平面变压器取代，后者能提供更一致的性能、更低的轮廓和更好的热特性。
研究表明，采用三维集成磁元件技术能将电源模块的体积缩小30%以上，同时通过减少绕组损耗将效率提升2-3个百分点。
2. 开关技术与控制策略
高频软开关技术如零电压开关(ZVS)和零电流开关(ZCS)能显著降低开关损耗，使隔离电源能在更高频率下工作，从而减小无源元件的体积。
先进的数字控制技术允许实时优化电源的工作参数，适应不同负载条件。通过自适应死区时间控制和动态频率调整，能在宽负载范围内维持高效率。
3. 热管理与封装技术
热管理是高功率密度隔离电源设计的关键挑战。采用热导率更高的封装材料和直接键合铜(DBC)基板能改善热量散发，使功率密度提升25%以上。
系统级封装(SiP)和三维堆叠技术允许将控制IC、变压器和被动元件集成在单一封装内，不仅减小了体积，还通过缩短高频信号路径降低了EMI。
隔离电源的应用场景分析
●工业与汽车电子
在工业自动化领域，隔离电源为电机驱动器、PLC和传感器提供安全可靠的电力。特别是对于IGBT/SiC/GaN功率器件，隔离驱动电源需具备高共模瞬态抑制(CMTI) 能力，通常要求大于50kV/μs。
汽车电子中的电池管理系统(BMS)和车载充电器(OBC)也广泛采用隔离电源，以实现高压电池组与低压控制系统之间的安全隔离。
●医疗设备
医疗设备对隔离电源有最严格的要求，尤其是患者直接接触的应用部分。除高隔离电压外，还要求极低的泄漏电流（通常<10μA），以确保患者安全。
●通信与数据中心
通信设备通过隔离电源实现信号调理和噪声隔离，特别是在长距离通信中，不同接地电位会产生地环路干扰，隔离电源能有效解决这一问题。
数据中心服务器采用隔离电源为总线接口和存储系统供电，48V至12V/5V的隔离DC/DC转换器能提供高达98%的效率，显著降低能源损耗。
隔离电源的未来发展趋势
宽禁带半导体技术的应用
氮化镓(GaN)和碳化硅(SiC) 功率器件的使用正在革命性地改变隔离电源设计。这些材料具有更高击穿场强、更快开关速度和更低导通电阻，允许隔离电源在更高频率、更高温度下工作。
实验表明，基于GaN的隔离反激转换器能在500kHz频率下实现94%的效率，远比传统硅基MOSFET的同类设计优秀。
智能化与集成化
未来隔离电源将更加智能化和可配置。通过数字接口（如PMBus），系统能够监控电源状态、调整输出电压、设置电流限制和响应故障条件。
高度集成的隔离电源模块将控制器、驱动电路、变压器和反馈元件全部封装在紧凑的外壳中，大大简化了设计流程，缩短了产品上市时间。
新材料与新结构
新型磁材料如非晶合金和纳米晶软磁材料能在更高频率下保持低损耗，为MHz级别的隔离电源设计奠定基础。
三维集成电路(3DIC)技术允许将功率器件和控制电路垂直堆叠，通过硅通孔(TSV) 互连，大幅减小寄生参数，提升功率密度和开关频率。
结论
隔离电源技术持续演进，在安全性、功率密度和效率方面不断突破。随着宽禁带半导体应用、先进封装技术和智能控制算法的发展，下一代隔离电源将更加紧凑、高效和可靠，为日益复杂的电子系统提供坚实的动力基础。工程师在设计隔离电源时，需综合考虑安全标准、拓扑选择、热管理和成本因素，才能在多项约束条件下找到最优解决方案。
