带宽可调+毫米波集成:紧凑型滤波器技术全景解析

发布时间:2025-07-03 责任编辑:lina

【导读】射频滤波器作为通信系统的“信号守门人”,正经历前所未有的技术跃迁。2024年,随着信维通信获得“带宽可调的紧凑型带通滤波器”专利授权(CN221885347U),行业迎来突破性进展——该技术通过微带线与变容二极管的创新组合,实现了带宽灵活调节与尺寸缩减的双重突破1。与此同时,贵阳信络电子推出的275MHz带通滤波器(CN119171041A)尺寸仅20×10×5mm,较传统设计缩小30%,为物联网设备与微型基站提供了关键支撑7。这些创新标志着射频前端正从固定功能元件向智能化、微型化方向加速演进。


射频滤波器作为通信系统的“信号守门人”,正经历前所未有的技术跃迁。2024年,随着信维通信获得“带宽可调的紧凑型带通滤波器”专利授权(CN221885347U),行业迎来突破性进展——该技术通过微带线与变容二极管的创新组合,实现了带宽灵活调节与尺寸缩减的双重突破。与此同时,贵阳信络电子推出的275MHz带通滤波器(CN119171041A)尺寸仅20×10×5mm,较传统设计缩小30%,为物联网设备与微型基站提供了关键支撑7。这些创新标志着射频前端正从固定功能元件向智能化、微型化方向加速演进。


一、技术创新:从可调带宽到三维集成


1. 可调带宽架构突破

信维通信的专利技术采用平行三线拓扑结构,通过优化微带线布局和变容二极管控制,实现三大核心优势:


● 动态频率响应:带宽调谐范围扩大40%,可适配5G多频段切换需求

● 带外抑制提升:在2.4GHz频点串扰抑制达-30dB,优于传统设计10dB以上

● 结构紧凑化:面积缩减至常规方案的75%,破解了可调滤波器体积臃肿难题1


2. 三维集成工艺进阶

先进封装技术正推动滤波器向芯片级尺寸演进:


● 硅通孔(TSV)技术:西安电子科技大学基于Circle-SIW设计,在硅衬底上实现17.96GHz带通滤波器,面积仅0.36λg²,插损低至0.29dB

● 多层堆叠架构:新型专利采用“第一素体+第二素体”垂直堆叠,通过铜柱凸点互联,较平面布局节省50%投影面积

● MEMS制造工艺:贵阳信络利用激光刻蚀技术实现±5μm电极精度,保障275MHz滤波器批量一致性

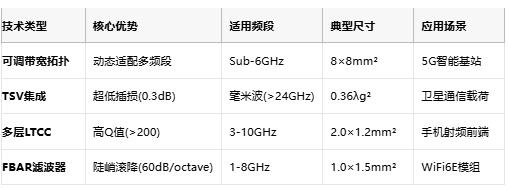

主流紧凑型滤波器技术路线对比


带宽可调+毫米波集成:紧凑型滤波器技术全景解析

二、5G基站:小型化与高频化的主战场


随着全球5G部署加速,基站滤波器迎来性能与尺寸的双重挑战:


● 大规模MIMO驱动:单基站滤波器需求从32通道增至64/128通道,要求元件体积缩减40%以上

● 毫米波频段普及:26/28GHz滤波器插损需<1.0dB,传统金属腔体难以满足

● 混合架构趋势:Sub-6GHz与毫米波双模基站需宽带滤波器支持800MHz瞬时带宽


主流技术路线中,低温共烧陶瓷(LTCC) 和陶瓷介质谐振器占据主导:


● 村田制作所LTCC滤波器实现3.5GHz频段尺寸仅2.0×1.2mm²,支持FR1全频段

● 华为联合中电26所开发的介质滤波器,在3.6-4.9GHz范围内驻波比<1.25,功率容量提升至200W

● 2024年全球5G基站滤波器市场规模超180亿元,中国占比达35%


三、应用场景:从消费电子到空天通信


1. 智能终端微型化

● 智能手机射频前端密度持续提升:

● 四工器集成:BAW滤波器与双工器堆叠封装,在4×4mm面积内支持16频段

● WiFi7适配:TDK最新薄膜滤波器支持5.8/6.4GHz双频,带外抑制>55dB

● 损耗控制:射频链路插损每降低0.1dB,手机续航延长约30分钟


2. 卫星与国防应用

● 高频段小型滤波器成为空天系统核心:

● 低轨卫星载荷:西安电子科技大学TSV滤波器在40GHz频段实现0.85dB插损,满足星间链路需求

● 抗辐照设计:氮化铝陶瓷基板结合金钯电极,保障-55℃~125℃全温区性能稳定

● 雷达导引头:K&L Microwave的C波段滤波器体积<1cm³,耐受20G振动冲击


四、未来趋势:AI驱动与材料革命


1. 智能化设计范式

● AI辅助优化:Ansys HFSS集成机器学习算法,滤波器设计周期从6周缩短至72小时

● 参数自校正:基于MCU的实时频率补偿技术,温漂系数降至±5ppm/℃

● 可编程架构:Mini-Circuits推出软件定义滤波器,支持0.1秒内切换2-6GHz通带


2. 新材料突破

● 氮化镓衬底:Q值提升至5000,适用于40GHz以上毫米波系统6

● 低温共烧陶瓷:介电常数调控范围扩展至5-100,满足Sub-6GHz定制化需求

● 碳化硅封装:热导率提升3倍,功率密度达传统金属腔体的5倍


3. 多功能集成模组

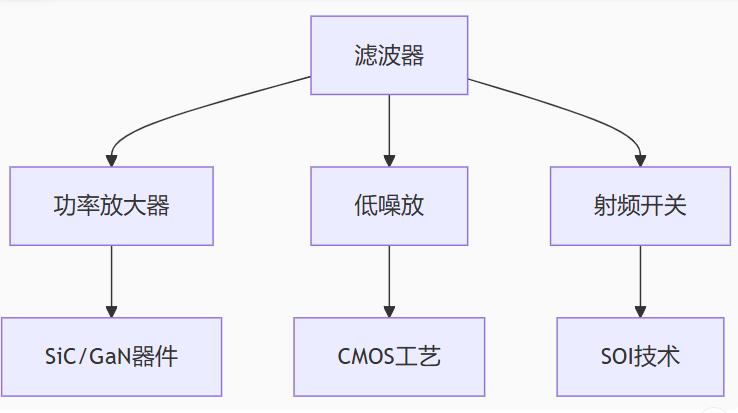

射频前端模块化已成必然趋势:


带宽可调+毫米波集成:紧凑型滤波器技术全景解析


通过异质集成技术,2025年单模块将整合16通道滤波与波束赋形功能,面积控制在25×25mm²内。


当一颗TSV滤波器在40GHz频段实现0.29dB的超低损耗,当可调带宽专利破解5G多频段适配难题——射频世界正在毫米尺度上重构通信边界。


从信维通信的可调带宽拓扑到西安电子的TSV集成工艺,紧凑型滤波器已从基础元件进化为系统级解决方案。随着AI设计与宽带隙半导体的深度融合,新一代滤波器将在三个维度持续突破:尺寸极限(<0.1λg²)、频率边界(迈向THz频段)、功能集成(滤波-放大-开关三合一)。在5G-A与6G浪潮下,这些“信号守门人”正成为新基建与空天信息系统的战略支点。
