从误报到精准预警:多光谱MCU重构烟雾探测边界

发布时间:2025-07-03 00:00:00 责任编辑:lina

【导读】随着汽车雷达向79GHz演进、低轨卫星互联网加速部署、6G微基站启动原型验证,车规薄膜电阻正突破传统应用边界,成为高频高可靠电子系统的隐形守护者。


在火灾预警系统中,一颗仅3×3mm的微型控制器正悄然重塑安全边界。2025年,随着UL217第9版新规强制要求烟雾探测器具备干扰源识别能力,传统简单阈值检测方案面临全面淘汰。新一代烟雾探测MCU通过多光谱分析、纳安级功耗控制及云端互联,将误报率降低80%以上,同时将电池寿命延长至10年,成为智能安防领域的核心技术支点。


从误报到精准预警:多光谱MCU重构烟雾探测边界


一、核心参数:精度与能效的极限平衡


1. 超低功耗架构

●运行功耗:瑞萨RL78系列实现63μA/MHz运行电流,待机模式低至230nA,保障设备十年免换电池4

●快速唤醒:TI MSPM0系列可在4.5μs内从1μA待机状态恢复工作,实时响应烟雾事件5


2. 高集成模拟前端

●专用AFE:Holtek BA45F系列集成双运放+滤波电路,支持32阶可调IR驱动(CH0: 360mA,CH1: 205mA),消除分立元件一致性偏差610

●多通道ADC:Silicon Labs EFM8BB2内置12位ADC,配合49MHz主频实现毫秒级烟雾浓度分析1


3. 环境适应性强化

●温度范围:-40℃~125℃宽温运行,适应储能电站等极端环境19

●抗干扰设计:新唐ML51通过多光路传感器区分水雾与烟雾,误报率下降70%2

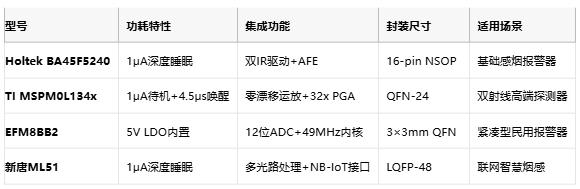

主流烟雾探测MCU关键参数对比


从误报到精准预警:多光谱MCU重构烟雾探测边界


二、核心作用:从信号处理到智能决策


1. 多源信号精准采集

●光电转换:通过内置TIA(跨阻放大器)将光电二极管pA级电流转换为可测电压,如MSPM0集成的10pA超低偏置电流运放5

●动态增益控制:自动调整放大器增益以适应烟雾浓度突变,避免信号饱和(如UL217要求的汉堡烟雾测试场景)8


2. 智能算法去误报

●双波长分析:采用红外+蓝光双LED,通过散射角差异识别颗粒尺寸(如0.5μm以下水雾 vs 1μm以上烟雾)8

●模式识别:新拓电子专利算法可区分纸张燃烧、聚氨酯阴燃等8类场景,通过CCCF认证2


3. 系统级安全管理

●电池监控:实时检测电压并触发低电量预警,保障持续工作2

●自检功能:周期性启动IR LED与传感器诊断,符合ASIL B功能安全标准9


三、应用场景:从家庭到工业的全覆盖


1. 智能家居

●无线互联型:新唐ML51+NB-IoT模块实现云端报警,待机电流<5μA,满足十年电池寿命需求2

●复合探测器:Holtek BA45F5542同步监测烟雾与CO浓度,支持消防二总线通信3


2. 工业安全

●储能电站防护:采用宽温MCU(-40℃~125℃),抑制电池热失控引发的误报9

●高危厂房:多节点组网+冗余通信,如BA45F255xx系列支持有线联网,抗电磁干扰9


3. 公共设施

●地铁隧道:防潮设计+振动补偿,适应高湿高振环境4

●智慧楼宇:与消防系统联动,触发喷淋与逃生指引6


四、应用案例解析


1. 双射线高端探测器


●方案:TI TPS8802 AFE + MSPM0L1306 MCU

●创新点:

       ●双LED(IR+蓝光)正向散射检测,覆盖50nm~1μm颗粒尺寸

       ●实时补偿LED老化与温度漂移

       ●通过UL217 v8最严苛聚氨酯烟雾测试8


2. 低成本无线烟感


●方案:Holtek BA45F5222单芯片方案

●优势:

       ●8-pin SOP封装集成AFE+IR驱动,BOM成本降低40%

       ●10-bit ADC满足住宅基础检测需求

       ●获欧盟CE安规认证10


3. 智慧消防物联网


●方案:新唐ML51 + 多光路MEMS + NB-IoT

●成效:

       ●灰尘/水汽误报率下降至<0.1次/年

       ●火灾识别延迟<3秒

       ●已部署于国家电网充电站监控系统2


当一颗MCU在深度睡眠中仅消耗230nA电流,却能在4.5微秒内唤醒并完成多光谱分析——这正是现代烟雾探测技术的微观奇迹。


烟雾探测MCU已从简单的阈值比较器进化为环境感知中枢。随着AI边缘计算(如Holtek HT32F620x0 Cortex-M0+)与多传感器融合技术的发展,下一代MCU将实现:


●预测性维护:通过振动频谱分析预判传感器老化

●能源自持:光能采集技术彻底消除电池更换

●三维定位:多节点协同精准标定火源位置


这场静默的技术革命,正在守护每一个安眠的夜晚。
