【导读】位置传感器作为工业自动化、汽车电子、医疗设备等领域的核心组件，其选型精度直接影响系统性能与可靠性。据MarketsandMarkets预测，2025年全球位置传感器市场规模将达123亿美元，年复合增长率达7.2%。然而，面对光电式、磁阻式、电容式等十余种技术路线，工程师常陷入“参数堆砌”与“场景适配”的决策困境。本文通过构建“应用场景-性能指标-技术路线”三维选型模型，结合典型行业案例，系统解析位置传感器的科学选型方法。
引言
位置传感器作为工业自动化、汽车电子、医疗设备等领域的核心组件，其选型精度直接影响系统性能与可靠性。据MarketsandMarkets预测，2025年全球位置传感器市场规模将达123亿美元，年复合增长率达7.2%。然而，面对光电式、磁阻式、电容式等十余种技术路线，工程师常陷入“参数堆砌”与“场景适配”的决策困境。本文通过构建“应用场景-性能指标-技术路线”三维选型模型，结合典型行业案例，系统解析位置传感器的科学选型方法。
一、位置传感器技术路线全景图

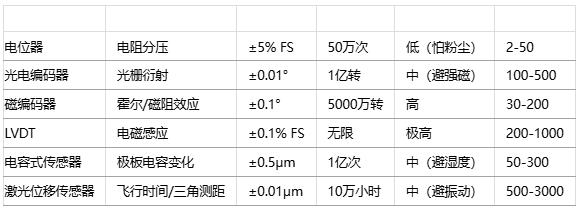

1.1 主流技术原理与特性对比
传感器类型
工作原理
精度
寿命
环境适应性
典型成本（美元）
技术路线选择逻辑：
短行程高精度：电容式/激光传感器（如半导体光刻机对位）
长寿命抗污染：磁编码器（如汽车油门位置检测）
极端环境：LVDT（如航空发动机阀门控制）
二、选型核心参数体系构建
2.1 关键性能指标量化分析
精度与分辨率
编码器分辨率计算：（如2500线编码器分辨率为0.036°）
工业机器人关节控制需≤0.01°，风力发电机偏航系统可放宽至±0.5°
环境耐受性
温度范围：汽车电子需-40℃~150℃（AEC-Q100认证）
防护等级：IP67（水下1米防护）/IP69K（高压冲洗）
抗振能力：≥20g RMS（工程机械应用）
动态响应特性
带宽需求：数控机床进给轴需≥500Hz，电梯门机控制仅需10Hz
延迟时间：自动驾驶线控转向要求＜5ms
2.2 接口与信号处理需求
输出类型：模拟电压（0-10V）/电流（4-20mA）、数字（SSI、BiSS、EtherCAT）
电气兼容性：EMC抗扰度≥30V/m（ISO 11452-2标准）
供电电压：24V工业标准 vs 5V车载系统
三、典型行业应用场景深度解析
3.1 工业自动化：多轴协作机器人
挑战：
6自由度关节需同步控制，重复定位精度＜±0.02mm
持续振动（＞5g）与润滑油污染环境
选型方案：
关节电机端：23位绝对值光电编码器（如海德汉EQN1325）
末端执行器：MTS磁致伸缩线性传感器（精度±1μm）
信号传输：EtherCAT总线（周期≤1ms）
效益：某汽车焊装线改造后，节拍时间缩短15%，焊接良率提升至99.8%
3.2 新能源汽车：线控转向系统
安全要求：
ASIL-D功能安全等级（ISO 26262）
双冗余传感器，故障率＜1FIT（10亿小时1次）
技术方案：
主传感器：TE Connectivity MT6701磁编码器（±0.25°精度）
冗余传感器：PCB基应变片（±0.5% FS）
交叉验证算法：Kalman滤波+多数表决机制
实测数据：转向角误差＜0.1°，响应延迟3.2ms
3.3 医疗设备：手术机器人
特殊性需求：
生物兼容性（ISO 10993认证）
核磁兼容（MRI环境下无磁干扰）
创新设计：
光学编码器：采用陶瓷外壳与光纤信号传输（如Renishaw RESOLUTE）
消毒兼容性：耐受134℃高温高压蒸汽灭菌
分辨率：0.1μm（满足显微外科操作需求）
四、选型决策模型与验证流程

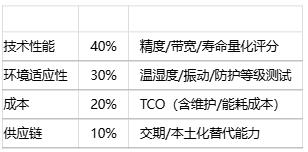

4.1 四维决策矩阵
维度
权重分配
评估方法
4.2 验证流程标准化
实验室测试：
精度验证：激光干涉仪（如Keysight 5530）
寿命测试：HALT高加速寿命试验（温度循环+随机振动）
现场小批量验证：
数据采集：振动/温湿度记录仪（如HIOKI LR8450）
故障模式分析：FMEA（潜在失效模式与影响分析）
五、前沿技术趋势与选型策略升级
5.1 智能化集成传感器
自诊断功能：AMS AS5048A磁编码器内置ECC纠错与故障标志位
边缘计算：ST LSM6DSOX IMU集成机器学习核，实现振动补偿
5.2 新材料突破
石墨烯霍尔元件：灵敏度提升10倍（NIMS实验室成果）
SiC封装技术：耐温能力突破300℃（罗姆半导体方案）
5.3 无线化与能源自治
EnOcean标准能量采集传感器：利用机械振动发电（效率12%）
低功耗蓝牙5.2：传输距离300米，适用于大型工程机械
结论
从参数匹配到系统协同的选型进化
位置传感器的选型已从单一器件选择演变为系统级工程决策。当精度、可靠性与成本构成不可能三角时，工程师需立足应用场景的本质需求，在技术路线、验证方法与供应链韧性间寻求最优解。随着数字孪生与AI预测算法的普及，未来选型过程将深度融合虚拟仿真与物理验证，推动位置感知系统进入“设计即正确”的新纪元。
