PLC的输出方式:继电器和晶体管

发布时间:2020-07-04 责任编辑:lina

【导读】在介绍输出信号 Y 时,我们先来说下三菱 FX 系列的输出类型,在输出规格中常见的两种输出有继电器类型和晶体管类型,可以在 PLC 侧边分辨。

在介绍输出信号 Y 时,我们先来说下三菱 FX 系列的输出类型,在输出规格中常见的两种输出有继电器类型和晶体管类型,可以在 PLC 侧边分辨。

PLC 类型
其中 MR 为继电器类型,MT 为晶体管类型,它们的区别是:

1. 继电器接的外部电源可以是直流也可以使交流,可直接驱动 220v 直流负载,晶体管的外部电源只能接直流的,不能直接驱动开关,需要接中继来间接驱动

2. 继电器类型的开关频率低,而晶体管可以输出高频信号如伺服系统的脉冲输出就使用晶体管类型的 PLC。在实际运用中根据需要来选择相应的 PLC 规格。


PLC 输出端子

PLC的输出方式:继电器和晶体管
输出端子介绍

以 40 端子来说明,输入 3 组+输出 2 组=5*40 端子,其中输入端子只有一个公共端 S/S,而输出有 5 个公共端。Y0 和 Y1 各单独使用 com 端,Y2 和 Y3 共用 con2,Y4、5、6、7 共用 com3,Y10、11、12、13 共用 com4,Y14、15、16、17 共用 com5。

3、继电器接线

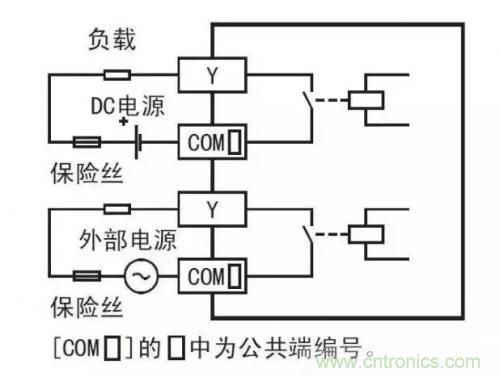

继电器类型的 PLC 输出回路如下图,可以使用直流电源和交流电源来驱动负载,不分漏源型输出。

 PLC的输出方式:继电器和晶体管
继电器型 PLC 输出回路

工控中常见的输出控制有电机、指示灯、报警器、电磁阀门等,有个能直接与 PLC 输出端子 Y 连接,有的则需要中间继电器或者接触器来连接。

PLC的输出方式:继电器和晶体管

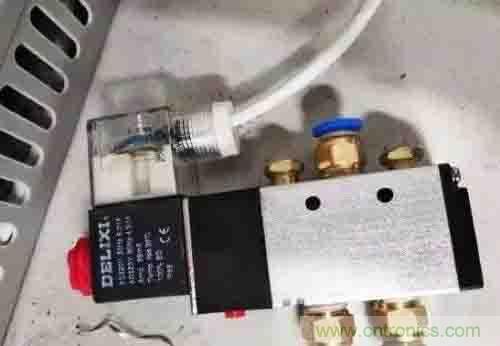

气阀

 PLC的输出方式:继电器和晶体管
水阀

这些阀门的输出线为两线制,一根接火线、另一根零线,可直接通过 PLC 输出端子与电源相接来控制,一般为了保护 PLC 需添加中继进行连接,通过中继的触点与电磁阀相连。

PLC的输出方式:继电器和晶体管
输出与中继连接

 PLC的输出方式:继电器和晶体管

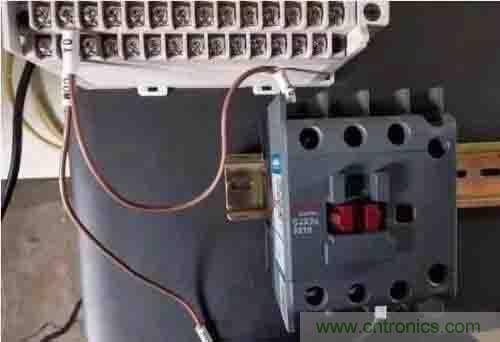

输出与接触器连接

4 晶体管

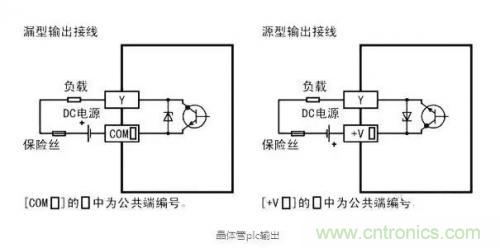

晶体管类型的 PLC 的外部电源必须是直流的,有漏型接法、源型接法与输入的说法刚好相反:

 PLC的输出方式:继电器和晶体管

除了外部电源与负载电源一致以外的,其他输出不能直接与负载相连接,它的输出端与 com 端在没有输出的情况下是半导通状态,接交流负载常导通,这个新手一定注意。它一般通过中继与负载连接,此时的中继为直流类型的的,线圈一定主要正负极。

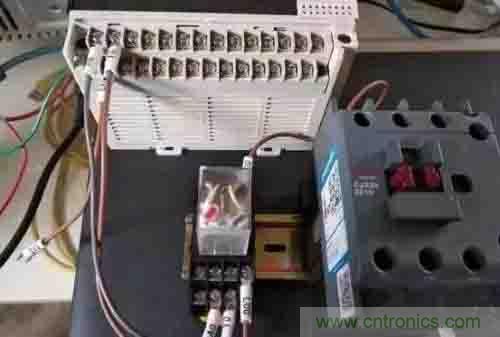

例如 MT 类型的 PLC 控制电机,通过 24v 直流中继的间接控制接触器。

 PLC的输出方式:继电器和晶体管

总体来说,PLC 输出信号的接法简单,可以理解 PLC 的输出就是线圈的两个触点 Y 和 com 端,这两个触点接负载的两端即可,我们只要了解 PLC 的输出类型与负载类型看是否需要通过中继来驱动。
