什么是扩流电路?如何设计扩流电路?

发布时间:2020-07-04 责任编辑:lina

【导读】扩流电路就是扩大(增加)稳压器输出电流的电路,在结构上,扩流电路与稳压器(调整管)并联。从原理上说,一切与稳压器并联的可以增大输出电的器件,都可以用与扩流。

一、什么叫做扩流电路

扩流电路就是扩大(增加)稳压器输出电流的电路,在结构上,扩流电路与稳压器(调整管)并联。从原理上说,一切与稳压器并联的可以增大输出电的器件,都可以用与扩流。

什么是扩流电路?如何设计扩流电路?

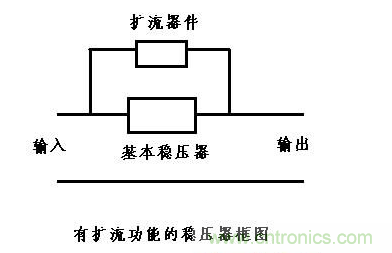

带扩流电路的稳压器框图

常用扩流器件有电阻与大功率三极管。

二、实用扩流电路举例

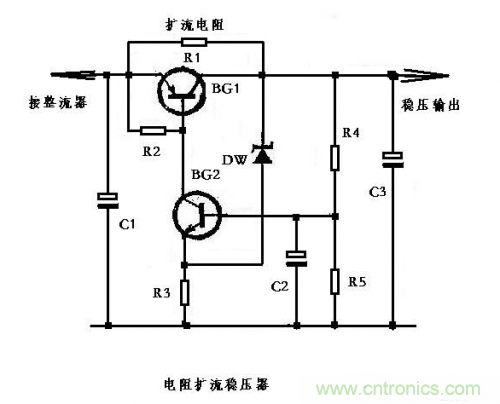

1、具有电阻扩流的稳压器

 什么是扩流电路?如何设计扩流电路?

本电路的优点:电路简单,成本低。但是可以效的增加稳压器的输出电流,而减少调整管的功耗。

缺点:不能适应可变负载,否则,轻载时,稳压器失控,同时增加了输出端的纹波电压。

这类扩流方式在黑白电视中用的不少,下面就是某进口电视机的稳压电源图

 什么是扩流电路?如何设计扩流电路?

2、三极管扩流电路之一

 什么是扩流电路?如何设计扩流电路?

本电路的优点:扩流管是 NPN 型的来源丰富,易得,稳压性能稍差,但是满足一般要求。

缺点,输出电压的稳压性能稍差,原因是,这样扩流后,稳压器的取样电路不在输出端!

3、三极管扩流电路之二

 什么是扩流电路?如何设计扩流电路?

在本电路中,扩流取样电阻(R)移到了稳压器的输入端,因此扩流管的输出端直接与稳压器的输出端并接。于是本电路的优点是稳压性能好。缺点是大功率的 PNP 型难找,需要一只小功率的 PNP 管与另外一只大功率的 NPN 型大功率管组成复合管,使得电路比较复杂。

图中的三极管 Q3 与电阻 R3R4 组成了扩流管的限流保护电路。限流电流的工作原理很简单:当输出电流大于设定安全值时,在取样电阻 R3//R4 上电压降增大到使三极管 Q3 导通,对扩流管 Q1 的基极电流分流,从而使其发射极(负载)电流不在增大,实现了保护。当负载电流减小后,Q3 恢复到常态(截止状态)。——注意:保护管的这种导通与截止,只是限制输出电流的增大,不构成振荡——也就是不构成开关稳压电路:

a. 构成开关稳压器的条件是要有正反馈电路与稳压电路,正反馈电路的作用是产生振荡,使开关管工作,而稳压电路是使输出电压稳定。

b. Q3 的导通与截止,是负载的变化所致,不是由正反馈电路所致——这里没有正反馈电路。

三、总结:

从以上例子中可以得出以下结论:

1、扩流电路能够有效地扩流(即增加稳压器的输出电流)。

2、扩流电路对稳压器的稳压性能没有改善,充其量是不影响稳压器的原有稳压性能,甚至在某种情况下,对稳压性能稍有不良影响。
