专家级别网友支招:如何来深度剖析欠压电路

发布时间:2015-03-17 责任编辑:sherryyu

【导读】欠压电路设计最为工程师并不陌生,欠压电路设计的数字验证还是定性分析,有点经验和知识的人都会,但是一旦欠压电路设计到误差和保护,这个电路就让人算的很纠结,那么如何让这种纠结消除呢?来看看专家网友朋友是如何解决的?

不过一旦欠压电路设计到误差和保护,这个电路就让我算的很纠结,给大家看看过程。

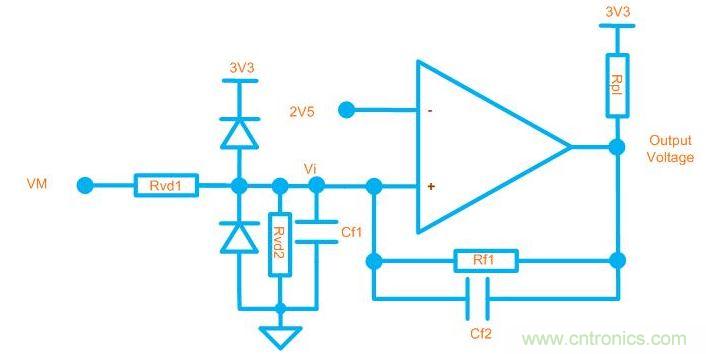

电路图如下:
电路图

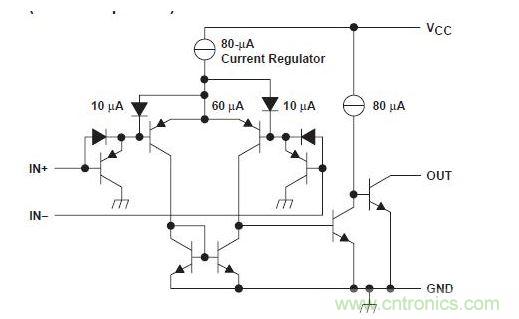

定义一下该比较器的结构:
比较器的结构
[page]

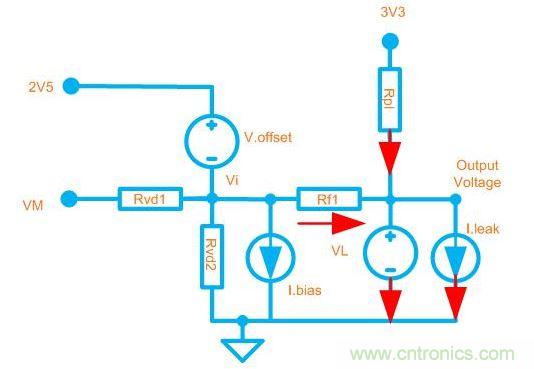

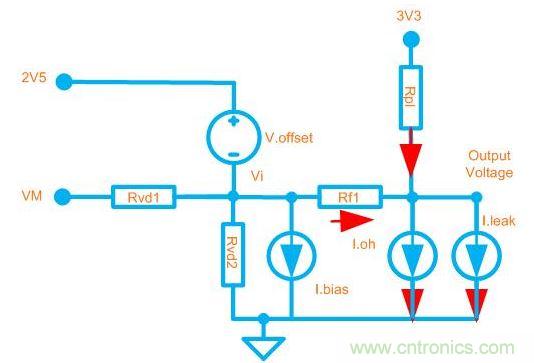

这样就可以把它转换成模型

1.计算输入电压H=>L转换过程的门限
计算输入电压H=>L转换过程的门限

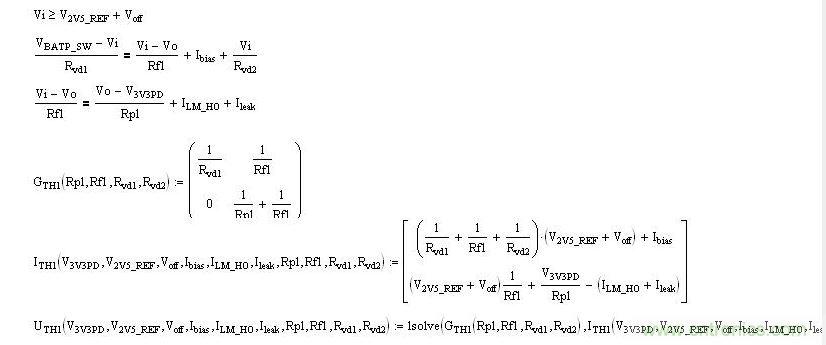

计算过程:
计算过程

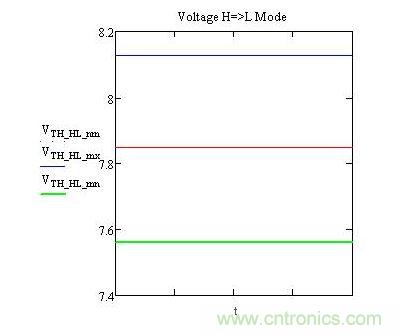

结果:
结果
[page]

2.计算输入电压L=>H转换过程的门限
算输入电压L=>H转换过程的门限

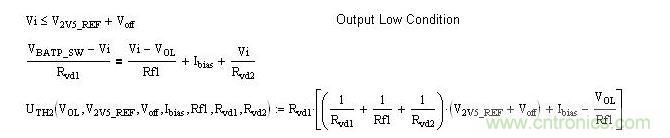

计算方法:
计算方法

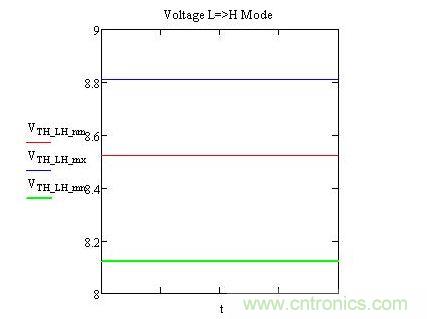

结果:
结果
[page]

3.计算输出电压的大小

3.1正常低电压输出的电压
正常低电压输出的电压

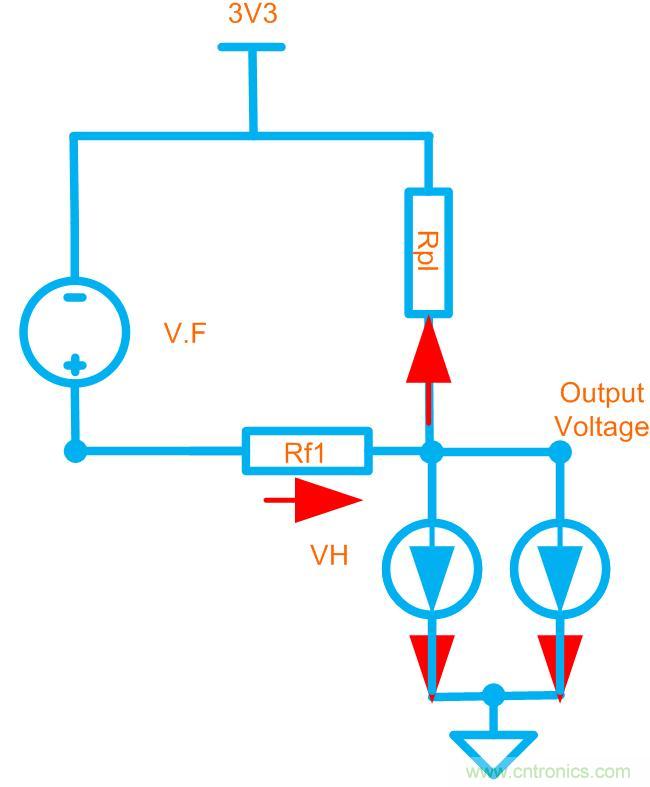

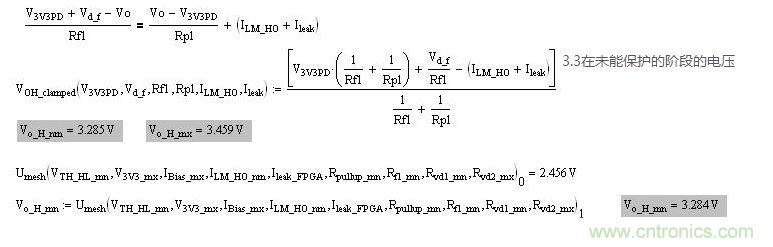

3.2高电压嵌位保护的电压
高电压嵌位保护的电压

高电压嵌位保护的电压
