详解柔性电路板的焊接方法及注意事项

发布时间:2020-02-17 责任编辑:lina

【导读】近些年,(FPC)成为印刷电路板行业增长最快的子行业之一。据 IDTechEx 公司预测,到 2020 年,柔性电路板(FPC)的市场规模将增长到 262 亿美元。柔性电路板如何?需要注意什么问题?本文告诉你答案。

近些年,(FPC)成为印刷电路板行业增长最快的子行业之一。据 IDTechEx 公司预测,到 2020 年,柔性电路板(FPC)的市场规模将增长到 262 亿美元。柔性电路板如何?需要注意什么问题?本文告诉你答案。

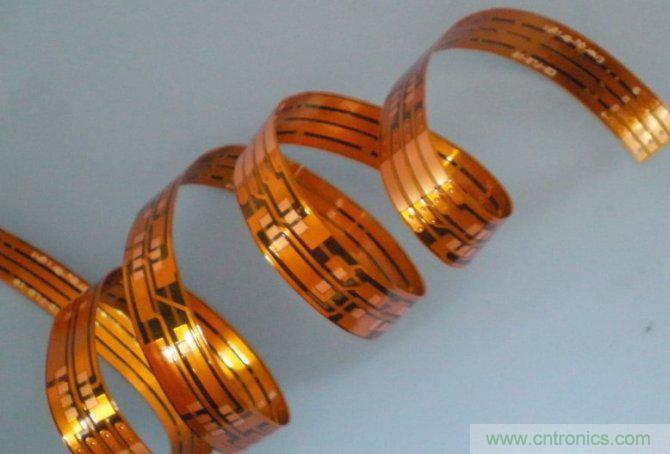

详解柔性电路板的焊接方法及注意事项

柔性电路板操作步骤

1. 在焊接之前先在焊盘上涂上助焊剂,用烙铁处理一遍,以免焊盘镀锡不良或被氧化,造成不好焊,芯片则一般不需处理。

2. 用镊子小心地将 PQFP 芯片放到 PCB 板上,注意不要损坏引脚。使其与焊盘对齐,要保证芯片的放置方向正确。把烙铁的温度调到 300 多摄氏度,将烙铁头尖沾上少量的焊锡,用工具向下按住已对准位置的芯片,在两个对角位置的引脚上加少量的焊剂,仍然向下按住芯片,焊接两个对角位置上的引脚,使芯片固定而不能移动。在焊完对角后重新检查芯片的位置是否对准。如有必要可进行调整或拆除并重新在 PCB 板上对准位置。

3. 开始焊接所有的引脚时,应在烙铁尖上加上焊锡,将所有的引脚涂上焊剂使引脚保持湿润。用烙铁尖接触芯片每个引脚的末端,直到看见焊锡流入引脚。在焊接时要保持烙铁尖与被焊引脚并行,防止因焊锡过量发生搭接。

4. 焊完所有的引脚后,用焊剂浸湿所有引脚以便清洗焊锡。在需要的地方吸掉多余的焊锡,以消除任何短路和搭接。最后用镊子检查是否有虚焊,检查完成后,从电路板上清除焊剂,将硬毛刷浸上酒精沿引脚方向仔细擦拭,直到焊剂消失为止。

5. 贴片阻容元件则相对容易焊一些,可以先在一个焊点上点上锡,然后放上元件的一头,用镊子夹住元件,焊上一头之后,再看看是否放正了;如果已放正,就再焊上另外一头。

柔性电路板焊接注意事项

在布局上,电路板尺寸过大时,虽然焊接较容易控制,但印刷线条长,阻抗增大,抗噪声能力下降,成本 增加;过小时,则散热下降,焊接不易控制,易出现相邻 线条相互干扰,如线路板的电磁干扰等情况。因此,必须优化 PCB 板设计:

(1)缩短高频元件之间的连线、减少 EMI 干扰。
(2)重量大的(如超过 20g) 元件,应以支架固定,然后焊接。
(3)发热元件应考虑散热问题,防止元件表面有较大的ΔT 产生缺陷与返工,热敏元件应远离发热源。
(4)元件的排列尽可能 平行,这样不但美观而且易焊接,宜进行大批量生产。电路板设计为 4∶3 的矩形(佳)。导线宽度不要突变,以避免布线的不连续性。电路板长时间受热时,铜箔容 易发生膨胀和脱落,因此,应避免使用大面积铜箔。
