驱动器作为电子系统中的能量调度中枢，通过将微控制器的低功率信号转换为高功率驱动信号，实现对电机、功率器件、LED等负载的精确控制。其核心价值在于解决控制单元与执行单元间的能量鸿沟——在保障电气安全隔离的同时，提升能效与可靠性。随着工业4.0与电动汽车的爆发式增长，驱动器技术正经历从“单一功能”向“智能集成”的范式跃迁。
一、核心原理与分类体系
1. 能量转换的三大技术路径
● 信号放大与调制
驱动器接收MCU的PWM/模拟信号（通常3.3V/5V），通过内部栅极驱动电路提升电流输出能力（最高10A），直接驱动MOSFET/IGBT等功率器件。例如有刷电机H桥驱动中，4路MOSFET构成电流双向通路，通过占空比调节转速。
● 电气隔离机制
在＞60V高压场景（如电动汽车OBC），采用光耦合器或变压器隔离技术，阻断共模电压冲击。隔离式栅极驱动器的共模瞬态抗扰度（CMTI）可达200kV/μs，保障控制系统安全。
● 闭环反馈控制
高端驱动器集成电流采样与比较器，实时监测负载状态。BLDC电机驱动器通过霍尔传感器信号动态调整换相时序，避免转子失步。
2. 技术分类与性能边界

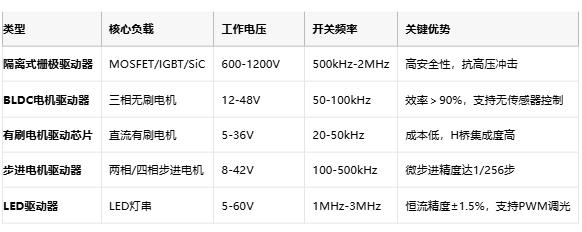

表：驱动器主流类型与技术特性对比
数据来源：东芝、数明半导体技术手册
二、优势与应用场景深度解析
1. 四维技术红利
● 能效跃升：SiC栅极驱动器使逆变器损耗降低40%，助力电动汽车续航提升8%；
● 空间压缩：3mm×3mm封装的步进驱动器（如TI DRV8426）替代传统分立方案，PCB面积减少70%；
● 可靠性加固：内置TSD（热关断）与UVLO（欠压锁定）功能，使工业驱动器MTBF超100万小时；
● 智能化控制：汽车BLDC驱动器集成MTP存储，可自定义启动曲线与堵转保护阈值。
2. 场景化需求拆解

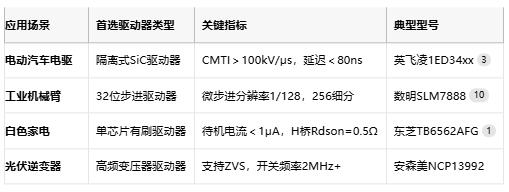

表：核心应用场景的驱动器选型策略
三、元器件选型策略与成本博弈
1. 成本敏感型设计的黄金法则
● 功率密度与成本平衡
● 消费电子：选用0.5Ω Rdson的H桥驱动器（如风华FH6200），单价￥0.8，容忍±10%电流误差；
● 工业设备：需0.1Ω Rdson驱动器（如英飞凌TLD6098），单价￥12.0，但损耗降低60%。
● 散热设计降本杠杆
驱动器温升每降低10°C，电解电容寿命延长2倍。采用QFN封装+铜基板设计，较SOP封装散热效率提升50%，省去外置散热片成本。
2. 车规级认证的成本密码

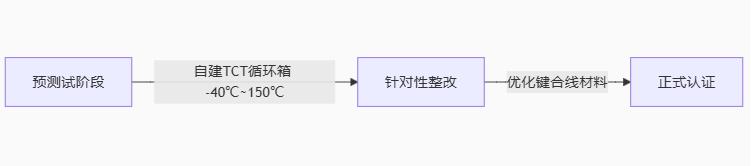

通过AEC-Q100认证的驱动器单价溢价30%-50%（如ST L99系列），但可通过三阶段测试压缩认证成本：
国产厂商通过此模式将认证费用从200万降至80万元。
四、头部原厂全维竞争力对比
国际与国内品牌技术商业化能力矩阵
供应链韧性警示：
● 国际大厂交期普遍＞8周，缺货期溢价达50%；
● 国产厂商交期＜4周，但车规产品覆盖率不足20%（2025年数据）。
五、国产替代路径与技术突围
国产驱动器的破局需攻克三大高地：
1. 材料级创新：突破SiC栅极驱动芯片的雪崩耐量（＞350mJ）与开关损耗（＜1μJ/次）极限，缩小与英飞凌代差3；
2. 架构级整合：推进“MCU+预驱+MOSFET”三合一模块（如峰岹FT6xxx），系统成本降低30%；
3. 车规生态建设：联合宁德时代、比亚迪等车企建立AEC-Q100联合实验室，加速认证流程。
延伸趋势：GaN驱动器在2025年迎来拐点，日本名古屋大学实验表明其可使逆变器能效突破99%，但成本仍是硅基方案的5倍。
结语
驱动器的进化史是一部集成度提升与场景适配的双线叙事：从分立式H桥到智能功率模块（IPM），从kHz级开关到MHz级响应。国产厂商在消费电子领域已实现成本碾压（单价仅为进口30%），但在车规与工业级市场仍面临“性能-成本-认证”三重夹击。破局关键在于垂直整合——将材料（SiC衬底）、设计（多芯片堆叠）、认证（AEC-Q标准）纳入统一技术闭环，方能在2030年千亿市场中争夺定义权。
