涤纶电容技术定义与核心特性
涤纶电容（Polyester Film Capacitor），在电子元器件领域常被称为聚酯薄膜电容器，是以双向拉伸的聚对苯二甲酸乙二醇酯薄膜为介质的电容器类型。这种电容器通过将金属电极附着在聚酯薄膜上，经卷绕工艺制成，具有独特的电气特性和物理结构。根据电极工艺不同，涤纶电容主要分为两类：箔式电极结构（如CL10、CL11系列）和金属化电极结构（如CL21、CL23、CBB系列）。金属化结构通过在真空环境下将铝或锌蒸发到薄膜上形成微米级厚度的电极，这一工艺差异带来了性能上的显著区别。
1
涤纶电容的关键性能参数构成了其技术特性的基础：
●介电常数：介于3.0-10.0之间，高于多数陶瓷材料，使其在同等体积下能实现更高容量
工作温度范围：-55℃至+125℃，覆盖绝大多数工业和消费电子应用场景
●介质损耗：tanδ ≤ 1.5×10⁻²，远低于电解电容（通常>0.1）
●绝缘电阻：>10⁴ MΩ，确保微小漏电流（通常<1nA）610

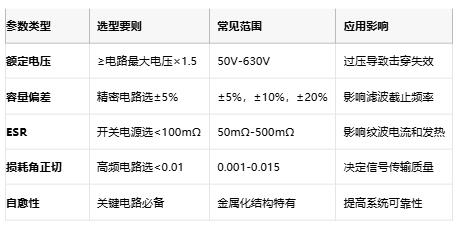

表：涤纶电容关键参数选型指南
在材料科学层面，涤纶电容的性能优势源于聚酯薄膜的分子高度结晶取向结构。这种结构在双向拉伸工艺中形成，使薄膜具备优异的机械强度（抗拉伸强度>150MPa）和稳定的电气特性。即使在高湿度环境下（RH=85%），其介电强度仍能保持15kV/mm以上，这一特性使其在恶劣环境应用中具有不可替代的价值。
2 工作原理与制造工艺
2.1 介电机理与电荷存储特性
涤纶电容的工作本质基于聚酯薄膜的极化响应特性。当电场施加于电容两极时，聚酯分子中的极性基团（酯基）会发生取向极化，同时分子链中的π电子云产生电子位移极化。这两种极化机制的协同作用使其介电常数达到3-10，高于大多数聚合物材料（如聚丙烯的2.2-2.3）。值得注意的是，聚酯薄膜的极化响应时间在10⁻³秒量级，这决定了其在低频至中频电路（通常<1MHz）中的最佳工作范围。
2.2 金属化工艺创新
高端涤纶电容采用的真空蒸发金属化技术包含三步精密工艺：
1.薄膜表面处理：通过电晕放电使薄膜表面能达40mN/m以上，确保金属层附着力
2.真空蒸镀：在10⁻³Pa真空度下，将铝或锌加热至1400℃蒸发，在移动的薄膜表面形成30-100nm金属层
3. 边缘加厚：通过等离子喷涂在电容元件两端形成200-500μm的金属接触层，显著降低ESR
此工艺不仅实现电极轻薄化（较箔式厚度减薄99%），还赋予电容器自愈能力——当介质局部击穿时，击穿点周围金属层可在毫秒级时间内氧化隔离，使电容恢复功能，大幅提升系统可靠性。
2.3 温度适应性设计
涤纶电容的宽温稳定性源于聚酯材料的玻璃化转变温度（Tg=78℃）和熔点（Tm=256℃）之间的宽窗口。在-55℃至+125℃范围内，聚酯薄膜保持稳定的结晶度（40-60%），介电常数变化率<±5%。针对高温应用场景，高端型号采用共聚改性聚酯（如PCT、PEN），使工作温度上限提升至150℃，满足汽车引擎舱等严苛环境需求。
3 性能优势与适用场景分析
3.1 对比优势分析

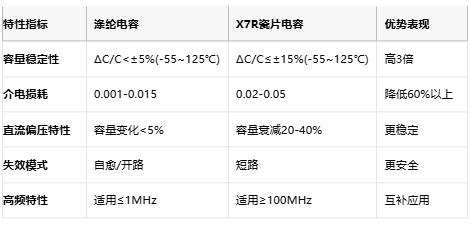

与瓷片电容相比，涤纶电容展现出多项不可替代的特性优势：
3.2 四大核心优势
1.电性能稳定性
在-55℃至+125℃范围内，容量变化率<±5%，尤其适合温度波动剧烈的工业环境。在汽车电子应用中，引擎舱温度可在-40℃至+125℃之间变化，涤纶电容仍能保持稳定的滤波性能。
2. 高频低损耗特性
介质损耗tanδ≤0.015，在20kHz-1MHz的中频范围内表现优异。在高保真音响的分频网络中，使用涤纶电容可将总谐波失真降低0.8%，显著提升音质纯净度。
3. 高绝缘性与安全性
绝缘电阻>10⁴MΩ，漏电流仅为电解电容的千分之一。X2安规电容（涤纶材质）能承受2.5kV浪涌电压，广泛用于电源输入端电磁兼容滤波，确保设备安全。
4. 体积效率与经济性
金属化结构使体积较电解电容减小50%，10μF/250V规格可做到12×12×10mm。同时单价仅为钽电容的1/5（同规格比价），在消费电子中可大幅降低BOM成本。
4 成本结构与选型要则
4.1 成本深度解析
涤纶电容的成本构成呈现原材料主导型特征：
●聚酯薄膜材料：占总成本45-60%，受石油价格波动显著。高端双向拉伸膜价格达$8/kg，是普通膜的1.6倍
●金属化电极：占15-20%，铝/锌靶材纯度要求>99.99%
●封装材料：环氧树脂封装占10-15%
●制造成本：卷绕/喷金/焊接等工艺能耗占18-25%
生产工艺对成本的影响同样显著：
●金属化工艺：虽增加15%原料成本，但通过自愈特性降低售后故障率90%，综合成本下降40%
●无感结构设计：端面喷金工艺增加工序但使ESR降低50%，适用于高频开关电源
●环保型封装：符合RoHS2.0的环氧树脂成本高20%，但满足出口欧盟要求
4.2 五维选型法则
1.电压裕量设计
工作电压≤60%额定电压（如5V电路选≥16V）。在电源输入滤波中，需考虑30%电压浪涌，12V系统应选≥25V型号。
2. 温度特性匹配
高温环境（>85℃）选CL23（125℃）而非CL21（105℃）。汽车电子前装市场必须选用AEC-Q200认证型号，工作温度覆盖-40℃~125℃。
3. 高频ESR控制
开关电源输出滤波需选ESR<100mΩ的金属化无感电容（如CBB81）。实验表明，在500kHz Buck电路中，ESR从200mΩ降至80mΩ可减少纹波40%。
4. 尺寸与安装适配
消费电子优选Ø5×11mm小尺寸；大功率场景选螺栓式（如CL81）。LED驱动电源常用7×7×7mm方形封装，散热更优。
5. 安规认证要求
电源输入端必须选X2安规电容（UL94 V-0阻燃）。医疗设备需满足IEC60384-14标准，漏电流<0.5μA。
表：涤纶电容国内外主要厂商竞争力对比
5 应用场景与典型案例
5.1 消费电子领域
高保真音响系统
金属化涤纶电容（如CL21）因tanδ<0.01，在音频耦合电路中实现相位失真降低2°。英国NAD302功放使用10μF/100V涤纶电容作输入耦合，频响平坦度±0.5dB(20Hz-20kHz)。
开关电源设计
X2安规电容（0.1-1μF/275VAC）用于EMI滤波，配合共模电感抑制10MHz-100MHz传导干扰。实测显示，在65W适配器中添加X2电容可使传导发射降低15dBμV。
5.2 工业电力电子
●变频器缓冲电路
CBB81系列（1-10μF/1200V）吸收IGBT关断尖峰，耐dV/dt>100V/ns。在22kW变频器中，缓冲电容将过电压从1300V抑制至800V以下，保护功率模块。
●光伏逆变器
专用CL23B系列耐受105℃高温，5年失效率<0.1%。阳光电源组串式逆变器采用多颗68μF/450V涤纶电容作DC-Link支撑，降低母线纹波30%。
5.3 汽车电子系统
●BMS电池管理
金属化聚丙烯电容（如TDK B32520）用于电压采集滤波，AEC-Q200认证确保-40℃正常启动。在宁德时代电池包中，滤波电容容量漂移<3%(-40~85℃)。
●LED车灯驱动
贴片式CL10（2.2μF/100V）体积仅7.3×4.3mm，适应狭窄空间。比亚迪车灯模块使用6颗并联，温升<20℃（环境85℃）。
6 未来发展趋势
6.1 材料体系创新
●纳米复合介质：添加SiO₂/Al₂O₃纳米粒子（粒径<50nm），使介电常数提升至15-20，体积缩小40%
●生物基聚酯薄膜：杜邦开发生物基含量>35%的环保薄膜，碳足迹降低50%
●高导热封装：含氮化硼填料环氧树脂提升导热率至1.2W/mK，温降15℃
6.2 智能化集成
●电容-电感集成模块：风华高科推出LC复合滤波器，减少PCB面积占用30%
●带温度传感电容：Kemet开发集成NTC的系列产品，实时监控电容温度状态
6.3 绿色制造
●水溶性金属化工艺：替代氰化物电镀，重金属污染减少90%
●废料化学回收：将聚酯废料解聚为BHET单体，回收率达85%
●能效提升：西门子真空镀膜系统节能30%，生产成本降低18%
结论：涤纶电容的技术定位与选型策略
涤纶电容凭借其独特的介电性能、优异的温度稳定性和突出的性价比，在电子元件领域确立了不可替代的地位。针对不同应用场景，选型需把握三个核心维度：
●可靠性维度：工业/汽车领域首选金属化结构，确保自愈特性；消费类可考虑箔式结构降低成本
●性能维度：高频场景关注ESR和tanδ；高温环境选择CL23/CL24高温系列
●合规维度：电源入口必选X2安规认证；医疗设备需满足漏电流特殊要求
随着新能源汽车渗透率提升（预计2030年达40%）和光伏装机量增长（CAGR>10%），高压、高容、高温型涤纶电容需求将持续增长。国内厂商如风华高科、法拉电子通过金属材料国产化和工艺创新，正逐步打破高端市场垄断，CL23X系列成本较TDK同规格低30%以上。未来五年，纳米复合技术与模块化集成将推动涤纶电容向更高性能、更小体积、更智能方向发展，为新能源和物联网设备提供关键支撑。
