引言
碳膜电位器作为电子元器件领域的基础元件，自20世纪50年代商业化应用以来，凭借其独特的性能优势和成本竞争力，在消费电子、工业控制、汽车电子等领域形成广泛应用。本文系统梳理碳膜电位器的技术特性、产业格局及选型要点，通过国际与国内厂商的对比分析，为工程师提供完整的选型解决方案。
碳膜电位器技术解析：从原理到选型与头部厂商对比
1. 定义与工作原理
碳膜电位器（Carbon Film Potentiometer）是一种通过调节碳膜导电路径长度来实现电阻值变化的电子元件。碳膜电位器采用马蹄形纸胶板或陶瓷基板作为绝缘载体，通过真空镀膜工艺在其表面沉积碳膜电阻层。典型结构包含转轴系统、碳膜电阻体、集电刷及端子引脚。当旋钮驱动集电刷沿碳膜表面滑动时，接触位置的变化导致有效电阻值呈线性、对数或指数规律变化。其核心结构包括：
●碳膜层：由碳黑、石墨与树脂混合涂覆于陶瓷或塑料基板上，厚度决定阻值范围（22Ω~2MΩ）。
●滑动触头：通过旋转或直滑改变与碳膜的接触位置，实现阻值连续调整。
●封装与引脚：常见直插式3脚或6脚设计，部分型号集成开关功能（如RV12-K6系列）。
其阻值变化规律分为线性（B型）、对数（A型）、指数（C型）三种，适用于音量控制（指数型）或分压电路（线性型）。
2. 技术优势与局限性
优势：
●成本低廉：工艺简单，单价低至3.5元/千只（如WTH148系列）。
●体积紧凑：微型化设计适配高密度电路板，如手机快充模块中的AO3400型。
●宽阻值范围：覆盖22Ω~2MΩ，适配多场景需求。
●高分辨率：连续调节特性支持精密微调（如医疗设备校准）。
局限性：
●精度低：阻值公差±20%，远低于金属膜电位器（±1%）。
●环境敏感：耐温范围-20℃~70℃，潮湿环境易氧化失效。
●噪声与寿命：滑动噪声达47mV，机械寿命约1万次（低于线绕电位器10万次）。
3. 核心应用场景
碳膜电位器广泛应用于中低端电子设备：
●消费电子：音响音量调节（如调音台）、灯具调光（KLS4-RV16C系列）。
●工业控制：伺服电机调速、电源电压微调（额定功率0.05W~0.5W）。
●医疗设备：便携式监护仪参数校准（需配合防水封装）。
●汽车电子：车载音响与空调面板控制（耐振动型号）。
4. 成本与选型要则
成本分析：
●国际品牌：Vishay、Bourns等厂商单价约5~10元，精度与寿命溢价显著。
●国内厂商：宇润发、鸿利达等提供3.5~6元产品，性价比突出但一致性较低。

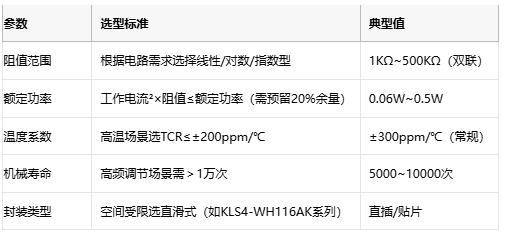

选型关键参数：
设计注意事项：
●焊接工艺：烙铁温度≤270℃/3秒，避免助焊剂渗入导致接触不良。
●环境防护：潮湿环境需涂覆三防漆或选用密封型号（如RV12-K6防水款）。
5. 头部原厂品牌对比
国际厂商：
1. Vishay（威世）：
●优势：TCR低至±100ppm/℃、阻值精度±5%，适配精密仪器。
●成本：单价8~15元，较国内品牌高50%~100%。
●代表型号：WTH148系列（医疗级）。
2. Bourns（柏恩斯）：
●优势：高可靠性（机械寿命10万次）、耐高温（125℃）。
●成本：单价10~20元，主攻汽车与工业市场。
国内厂商：
1.宇润发（深圳）：
●优势：定制化能力强（支持非标尺寸与阻值）、交期短（7天）。
●成本：单价3.5~6元，阻值公差±20%。
2.鸿利达（常州）：
●优势：集成开关功能（如RV12-K6）、月产能1000万只。
●成本：单价4~8元，出口占比30%。
3. 可兰素电子：
●优势：玻璃纤维填充阻燃外壳，通过VDE/NEMKO认证，适配工业级环境。
●成本：单价5~15元，主打高端市场。
6. 国际与国内厂商对比（表格）
7. 未来趋势与替代方案
●技术升级：碳纳米管复合膜技术可提升耐温性（＞100℃）与寿命，成本增加约30%810。
●替代方案：
● 金属膜电位器：精度高（±1%）、噪声低，但成本翻倍810。
● 数字电位器：支持I²C控制，适用于自动化系统，单价15~50元810。
结语
碳膜电位器凭借低成本与广泛适配性，在中低端市场占据主导地位。选型时需权衡国际品牌的高可靠性与国内厂商的性价比，未来技术迭代或将推动其向高端领域渗透。工程师应根据具体应用场景，建立包含电气参数、机械寿命、环境适应性等多维度的选型模型，以实现最优系统设计。
