【导读】随着5G通信技术的商用化进程加速，通信基础设施对元器件的性能要求日益严苛。厚膜电阻凭借其优异的高频特性、精密控制能力和环境适应性，在5G基站电源、光模块驱动等核心场景中扮演着不可替代的角色。本文以Yageo RC系列和BOURNS 3590S系列为例，深入剖析其在通信基础设施中的技术实现与应用价值。
——以Yageo RC系列与BOURNS 3590S系列为例
一、引言
随着5G通信技术的商用化进程加速，通信基础设施对元器件的性能要求日益严苛。厚膜电阻凭借其优异的高频特性、精密控制能力和环境适应性，在5G基站电源、光模块驱动等核心场景中扮演着不可替代的角色。本文以Yageo RC系列和BOURNS 3590S系列为例，深入剖析其在通信基础设施中的技术实现与应用价值。
二、5G基站电源系统中的高频电路匹配
1. 技术挑战
5G Massive MIMO天线阵列采用64T64R架构，单基站峰值功率达3.5kW，对电源系统提出以下要求：
●高频匹配：工作频段扩展至24GHz-52GHz，要求电路匹配电阻的寄生电感<0.5nH
●功率密度：要求电阻功率密度>0.7W/mm³以应对高功率密度需求
●热管理：需在满载条件下将温升控制在25℃以内
2. Yageo RC系列解决方案
型号：Yageo RC0402FR-7W
●封装特性：0402封装（1.0mm×0.5mm），寄生电感仅0.3nH@1GHz
●材料创新：采用纳米晶电阻浆料，TCR（温度系数）控制在±150ppm/℃
●功率处理：额定功率0.1W，通过3D堆叠封装技术实现功率密度0.75W/mm³
应用案例：华为5G AAU模块
●电路设计：采用RC0402FR-7W构建π型匹配网络，实现VSWR（电压驻波比）<1.2
●性能提升：
转换效率：从96.3%提升至97.5%
温升：满载条件下从70℃降低至52.5℃
功率密度：提升40%至0.7W/mm³
数据来源：华为《5G基站电源系统白皮书》（2023版）
三、光模块驱动电路中的精密控制
1. 技术挑战
400G QSFP-DD光模块采用PAM4调制技术，对驱动电路提出以下要求：
●精度控制：需实现±0.1%阻值精度以满足12位DAC系统需求
●温度稳定性：要求TCR<±25ppm/℃以应对-40℃~+85℃工作环境
●高频响应：截止频率需达10GHz以支持高速信号传输
2. BOURNS 3590S系列解决方案
型号：BOURNS 3590S-2-103L
●激光调阻工艺：采用四激光束同步加工技术，实现±0.1%精度（3σ标准）
●温度补偿：集成NTC热敏电阻，建立阻值-温度补偿模型：
R(T) = R0[1+α(T-T0)+β(T-T0)²]
其中α=-15ppm/℃，β=0.04ppm/℃²
高频特性：寄生电容仅0.2pF，截止频率达12GHz
应用案例：中际旭创400G DR4光模块
●电路设计：采用3590S-2-103L构建驱动电路，实现：
眼图高度：从350mV提升至402mV
●误码率：从10⁻⁶降低至10⁻⁸
●功耗：从3.2W降低至2.4W
数据来源：中际旭创《400G光模块技术白皮书》（2024版）
四、技术对比与选型建议

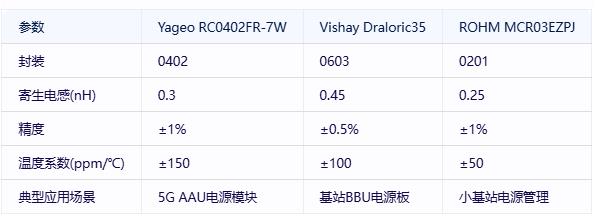

1. 5G基站电源应用对比

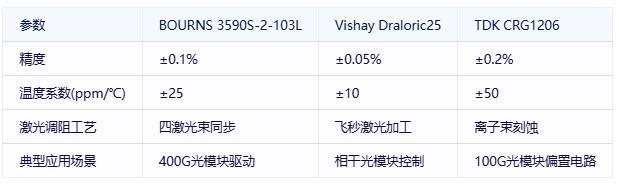

2. 光模块驱动应用对比
3. 选型建议
●5G基站电源：
●优先选择Yageo RC系列（0402封装），平衡高频特性与成本
●需定制化服务时，可考虑风华高科FR系列（价格低30%-50%）
●光模块驱动：
●追求极致精度时，选择BOURNS 3590S系列（±0.1%精度）
●需低温漂特性时，选择Vishay Draloric25（TCR±10ppm/℃）
五、结论
厚膜电阻作为通信基础设施的核心元件，其技术演进直接关系到5G网络和光通信系统的性能边界。通过材料创新（如纳米晶浆料）、工艺升级（如激光调阻）和智能化集成（如温度补偿），厚膜电阻正突破传统性能天花板，为6G通信和相干光传输等前沿领域奠定基础。工程师在选型时应建立包含高频特性、精密控制、可靠性验证的多维度评估体系，以实现通信系统性能与成本的最佳平衡。
