【导读】存储卡连接器是一种用于实现存储卡与电子设备间电气连接和机械固定的基础元件，它负责稳定传输数据信号和电源，同时为存储卡提供物理支撑和保护。在数码相机、智能手机、工业控制系统及物联网设备中，这类连接器发挥着不可或缺的作用。
存储卡连接器是一种用于实现存储卡与电子设备间电气连接和机械固定的基础元件，它负责稳定传输数据信号和电源，同时为存储卡提供物理支撑和保护。在数码相机、智能手机、工业控制系统及物联网设备中，这类连接器发挥着不可或缺的作用。
随着电子设备向小型化、高性能方向发展，存储卡连接器也经历了从标准SD到microSD乃至更小尺寸的技术演进。
连接器的核心原理与结构
存储卡连接器的工作原理基于精密接触力学和电子信号完整性传输。当存储卡插入连接器时，连接器内部经过特殊设计的金属触点会与存储卡上的金手指形成紧密的物理接触，建立电气通路。
这一过程需要保证每个触点都具有适当的正压力和接触面积，以确保信号传输的可靠性。
现代存储卡连接器融合了多种机械结构设计以提高易用性和可靠性。推推式机构允许用户通过轻按操作实现卡的插入和弹出，简化了操作流程；翻盖式设计则通过一个可翻转的盖子固定存储卡。
这些机构虽然增加了机械复杂性，但显著提升了用户体验。为了应对便携设备可能面临的电磁干扰问题，高端存储卡连接器采用全屏蔽不锈钢盖设计，有效防止电磁泄漏和干扰。
连接器内部还集成了卡检测开关，用于侦测存储卡的插入状态，以便系统及时激活相应的读写操作。
存储卡连接器的突出优势
微型化设计是存储卡连接器最显著的优势之一。以microSD卡连接器为例，其尺寸可小至14.6mm×1.8mm×16mm（长×宽×高），非常适合空间受限的便携设备。
这种紧凑设计不仅节省了内部空间，也为设备外观设计提供了更大自由度。高可靠性是存储卡连接器的另一核心优势。优质连接器采用铜合金触点并配以镀金处理，既能保证良好的电气特性，又能有效防锈和抗氧化。
一些产品还设计了内部引线端子结构和棱纹内壁，在插入卡时保护端子尖，防止触点残断。存储卡连接器的机械耐久性同样令人印象深刻。
以Molex的连接器为例，其机械工作寿命可达10，000次插拔循环，足以满足频繁更换存储卡的应用需求。这种长寿命特性在监控设备、数据记录仪等需要定期导出数据的场景中尤为重要。
良好的兼容性使存储卡连接器能够支持多种类型的存储卡，包括标准SD、microSD以及各类SIM卡，为设备制造商提供了统一的外围扩展解决方案。
多元应用场景分析
存储卡连接器的应用范围极为广泛，覆盖了从消费电子到工业设备的多个领域。在消费电子领域，它们被广泛应用于移动电话、便携式音频播放器、数码相机和便携式游戏机中。
这些应用场景通常要求连接器具有小巧的体积和优雅的外观，同时保证足够的耐久性以应对用户频繁插拔。汽车电子是存储卡连接器的另一重要应用领域，特别是在汽车导航和个人导航设备中。
在这些应用中，连接器需要耐受更宽的温度范围（通常为-25°C至+85°C）和更强的振动冲击，确保在恶劣行车环境下的可靠性。工业与通信领域对存储卡连接器提出了更高要求。
工业控制系统、网络设备及电信基础设施通常需要连接器具备更强的抗干扰能力、更长的使用寿命以及更好的温度适应性。在这些应用中，连接器的失效可能导致严重系统故障，因此可靠性和稳定性成为首要考量因素。
成本分析与元器件选型要则
存储卡连接器的成本结构受多种因素影响。根据市场数据，基础型号的microSD连接器单价在人民币0.35元至15元之间，价格差异主要源于材料品质、机械复杂度和品牌溢价。
连接器选型是一项系统工程，需要综合考虑多个技术参数。引脚数量是基础考量因素之一，microSD连接器通常具有8-10个引脚（包括数据和电源引脚）。
安装类型直接影响生产效率和可靠性，表面贴装（SMT）型便于自动化生产，通孔型则可能提供更强的机械保持力。电路板上的高度（板上高度）对超薄设备设计尤为重要，现代连接器可低至1.45mm。
触点镀层厚度直接关系到连接器的耐久性和电气特性，优质连接器通常采用镀金处理，厚度从0.025μm到0.76μm不等。
选型时还需特别关注连接器的机械特性，包括插拔力、插拔周期寿命以及卡保持力。这些参数直接影响用户的使用体验和产品的长期可靠性。
工作温度范围必须与设备的使用环境相匹配，工业级应用通常要求-25°C至+85°C的工作温度范围。此外，屏蔽效果和防静电保护也是高速数据传输应用中的重要考量因素。
国际与国内主要厂商全景对比
存储卡连接器市场由多家国际知名厂商和国内领先企业共同主导，它们各自拥有不同的产品特性和市场定位。

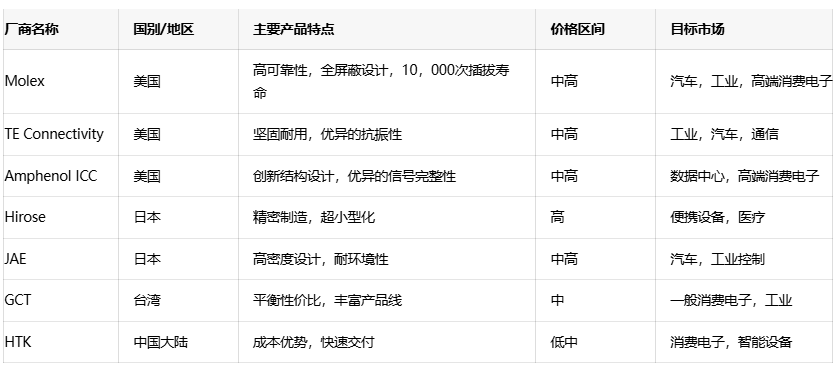

表：主要存储卡连接器厂商对比
国际品牌如Molex、TE Connectivity和Amphenol在高端市场占据主导地位，它们提供更高可靠性、更完整产品线和全球技术支持，但价格通常比国内品牌高出30%-50%。
这些厂商的产品通常面向汽车、工业和高端消费电子等对品质要求极高的应用场景。日本厂商如Hirose和JAE则在超高精度和微型化方面表现卓越，其产品特别适合对空间要求极为苛刻的便携设备。
国内厂商如HTK和台湾的GCT则以更具竞争力的价格和更灵活的服务见长，能够快速响应市场变化。随着技术进步，这些厂商的产品质量正在不断提升，逐渐向中高端市场渗透。
成本与性能平衡策略
在存储卡连接器的选型过程中，平衡成本与性能是关键挑战。对于大批量消费类产品，国内厂商提供的连接器往往能够提供最佳性价比，尤其是当价格成为主要考量因素时。
然而，对于高可靠性应用如汽车电子、工业控制或数据中心设备，国际品牌提供的更高规格产品通常是更明智的选择，因为它们经过严格测试验证，能确保系统长期稳定运行。
环境适应性是另一个重要考量点。如果设备将在极端温度、高湿度或强振动环境下使用，选择具有更宽工作温度范围和更好机械设计的连接器至关重要，即使这意味着需要承担更高的成本。
此外，供应链韧性也应纳入决策考量。近年来，全球芯片短缺问题凸显了供应链多元化的重要性。在选择存储卡连接器时，评估供应商的交付能力、地理位置和库存策略与评估产品技术参数同样重要。
存储卡连接器虽是小元件，却关乎整个产品的可靠性与用户体验。选型时需跳出单一价格维度，从产品生命周期、使用环境和技术趋势全方位考量。随着设备小型化与数据速率不断提升，存储卡连接器技术也将持续演进，为电子设备设计带来新的可能与挑战。
