2014西部电子论坛之电源管理技术研讨会精彩分享:
黄家超谈光伏电站解决方案

发布时间:2014-09-25 责任编辑:mikeliu

【导读】阳光电源的高级工程师黄家超近日在2014福创西部电子论坛之电源管理技术研讨会上做了精彩分享。2014福创电子论坛是欧洲领先的技术交流平台,此次论坛在西安高新区都市之门隆重举行。两个技术研讨会:电源管理技术研讨会和无线技术与物联网应用研讨会将针对西部工程师的设计挑战,让供需双方的专家们充分互动。此次活动由我爱方案网与西安高新区高新技术企业协会合作,携手电子元件技术网,中国电子展和中国电子授权分销商联盟联合举办。


阳关电源黄家超

黄家超,阳关电源高级工程师

阳关电源在新能源设备制造行业是一家有着多年经验的公司。公司产品线有三大 块:第一是光伏电站分类器,第二是风级电流器,第三是储能电流器。这次分享的主要内容是“因地制宜,光伏电站解决方案”,欢迎客户分享需求。

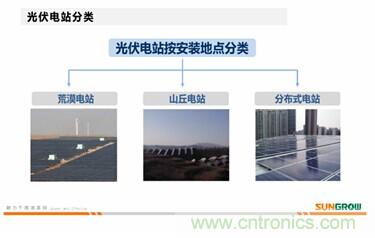

光伏电站的分类和特点

光伏电站从应用环境和应用场合可分为三部分:一是荒漠电站、二是山丘电站、三是屋顶电站,每个电站有一个特点。

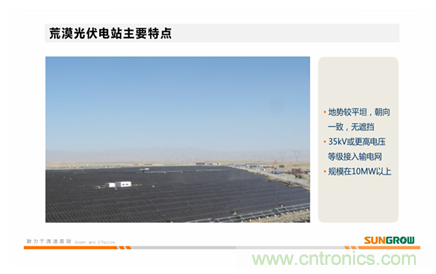

荒漠电站的特点:

(1)规模是较大,基本上为5兆瓦以上,连片型;

(2)地势平坦,组建前后排布,无遮挡;

(3)电网介入要求比较高,中压和中压以上。

阳关电源光伏方案

山丘电站的特点

(1)地形复杂,运输不方便,因为考虑到山丘电站整个设备的运输包括其他建设的器材,运输不方便;

(2)遮挡和朝向不一致,山丘电站跟荒漠电站相比,本身地势平坦性差一点,可能导致整个光伏组建的排布和朝向没有办法完全一致。

(3)规模随着新能源电站越来越大,规模在1—20肯定不止,百兆瓦以上。

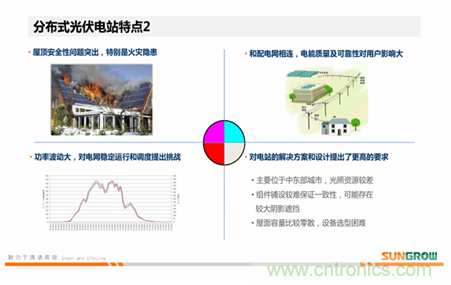

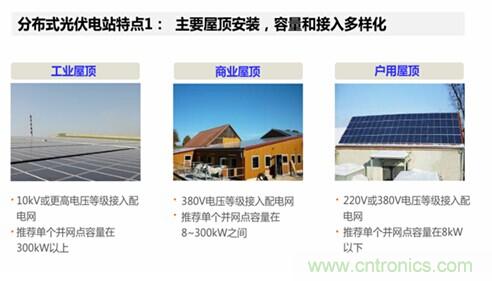

屋顶电站安装和多样化的特点:

(1)建设规模相对于荒漠和山丘来说相对容量比较小,安全性比较高,体现了电机安全和设备的防火性;

(2)计量和接入方式多样,体现接入方式复杂,屋顶电站可以采用自发自用方式,接入方式是复杂和多样。

光伏电站设计讲究一个总体的务实原则,称为度电成本。计算公式:

度电成本=生命周期总成本/生命周期发电量总收益。

为了追求和降低整体一个度电成本,可以降低系统成本和前期建设投资的成本。降低总成本有以下几点,降低初始投资和降低后期运维的成本。初期投资从设备采购和系统其他优化方面,来降低一个系统的初始投资。

提高系统的一个总发电量,从以下几点讨论:
[page]

1、提高平均的发电效率

从以下几个小细节方面:首先就是考虑系统的效率优化,影响因素:

(1)环境影响,因为我们知道电站因为环境不同,对整体的发电量影响是非常大,比如在西北电站和中东部,资源部一样,还有组建使用环境,是用在一个环境特别好还是一个环境特别糟糕的地方,包括天气的影响。

(2)关键设备的选型,对整个系统的发电效率都有很大影响;

(3)系统设计方面,优化一些细节,减少组建的支配,电缆的传输损耗等等方面。

(4)其他的因素,电站建好之后,接网有没有风险,接网有没有限电还是包括全额入网,这个都对电站存在很大的影响。

2、逆变器的主要考虑因素

(1)生命周期成本,逆变器价格对建设周期投资成本的影响,逆变器的售价肯定有差异。

(2)系统安装的方便性,在系统安装方面,有人员还有设备运输方面,也是对成本产生影响,

(3)施工成本,设备安装性与否,对施工相对有影响。

(4)后期运营维护成本,比如两年或者三年自保期过后,对整个系统运维的影响。

阳关电源光伏方案


阳关电源光伏方案

3、逆变器的效率和实际发电量

在考虑对发电量影响时,有逆变器的效率和实际发电量两方面,可以通过整体的设计可靠性来测试。

(1)利用一个小时数,测试对于整体系统发电量的影响。

(2)其次MPPT数量的选择,体现在不同的电站上面,不同使用类型下,选取的设备,对这个设备细节方面的要求,做出了一个合理的选择。

(3)最后还有严酷环境下逆变器的可靠性,中国地域非常广,光伏电站建在非常严酷的环境下,包括高温,潮湿高海拔和非常低温的情况下,运营条件非常严酷,逆变器提出关键的要求,就是可控性的要求。

4、接入电网能力保证

电网友好与支持,光伏电站故障穿越与动态支持,孤岛防护等电网适应性,符合电网接网的最新要求,这样可以保证对电网的友好性方面,是非常好的兼容,保证整个电站在入网方面,对接网保证最小。

荒漠电站解决方案

这个光伏电站解决方案,统计了目前在全球的主要光伏市场方面的应用。发现了一个规律,荒漠大型光伏电站,主要是以集中式为主。就是逆变器的一个选择, 集中式占到国内20GW光伏应用的70%,在大型实践中不断提升并网标准,已经趋于成熟稳定,它的应用案例是非常成熟的,包括它的接网风险方面,几乎为零。全球大约5兆瓦以上的大型电站均是以集中式逆变器为主的解决方案。中国市场,大于5兆瓦以上的规模基本全是城市占据的主导地位,这是大型电站主流的一个选择。

阳关电源光伏方案

集中逆变器是大型电站的主流解决方案,主要的优势是,首先知道集中式每瓦造价,小型的成本非常有优势。其次是设备数量很少受到后期的运维安装的影响,成本非常低。大型电站朝向一致,无遮挡,更加适合用这种大型的集中式的逆变器。还有另外一个显著的特点,就是其电网友好性,故障穿越能力非常强,包括低电压穿越,还有电网调度方面,有功无功的调度响应速度是非常稳定的。

欲看完整版请点击以下链接)

http://www.cntronics.com/seminar/98/review/366
