【导读】这是一台小鸭圣吉奥XQG50-NM156N型滚筒洗衣机，机械式程序控制器由于各种原因损坏，因此洗衣机只能实现洗涤、排水、脱水等基本功能。为了节省经费，操作简单】制作容易，选用洗衣机控制器通用板，为适用于滚筒洗衣机，我们将电路进行变身。
改装要点：1．将原洗衣机电源开关、门锁串接如下图。2．将盖开关短接（因为滚筒洗衣机没有此安全开关）。3．加接220V继电器，进行速度变换。4．将操作面板用双面胶或其他胶水粘在洗衣机适当位置。
工作原理：按下电源开 关，门锁锁定后控制板得电，工作过程如同一般洗衣机，但到排水时，排水电机和继电器同时得电，排水的同时继电器也进行速度转换，继电器触点由原来的常闭触 点3-5、4-6通变换成常开触点3-1、4-2通，即脱水时由原来低速洗衣电机转换为高速脱水电机，等排水、脱水程序完成后，继电器失电又恢复为原始状 态，直到洗涤完成。
经此改修后，虽失去了一些功能，但都能洗干净衣服，且经济简单。此方法供参考，避免因找不到合适的控制器而烦恼。

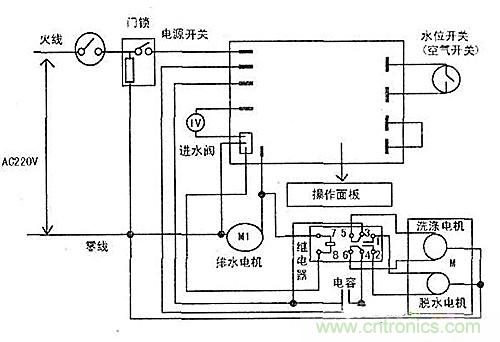

图1

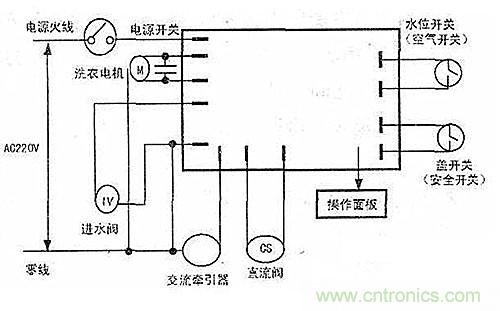

图2
