【导读】市场上的逆变器种类繁杂，大多逆变器都采用UPS、UPK等逆变模块，且直流电源达到了12V的高值，输出波形为方形，价格却较高。本文就由DIY大人自制简易逆变器，下面请看制作详情。
本篇文章将介绍一种自制的简易逆变器电路图，功率为6V，以NE555作为振荡源，振荡波更为接近正弦波，能够使家用的一些电视机或者白炽灯进行正常的运作。
工作原理

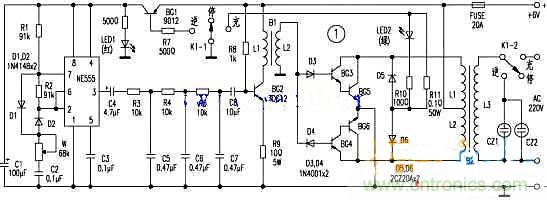

图1
电路见图1，当把开关K1打向“逆变”位置时，BG1导通，由时基电路NE555及外围元件组成的无稳态多谐振荡器开始振荡，其充、放电时间常数可调节。如果选择R1=R2，则输出脉冲的占空比为50%，该多谐振荡器的振荡频率f=1.443/(R1+R2+2W)C2，图1中的元件数值可使振荡频率调在50Hz，振荡脉冲由役脚输出，波形为方波，该方波经C4耦合，R3、C5积分变为三角波，这个三角波又经R4、C6，第二次积分和R5、C7第三次积分，变为近似的正弦波，通过C8耦合到BG2，由BG2放大后在B1的L2线圈上输出。
当L2上端电压为正时，D4截止，D3导通，使BG4、BG6截止，BG3、BG5导通，电流由电瓶正极→B2的L1→BG5→电瓶负极；当L2上端电压为负时，D3截止，D4导通，使BG3、BG5截止，BG4、BG6导通，电流由电瓶正极→B2的L2→BG6→电瓶负极。BG5、BG6交替导通。截止，经变压器B2合成正负对称的正弦波，并由L3升压送至逆变输出插座CZ1、CZ2，供用电器使用，同时LED1（红色）亮，指示逆变状态。
当开关打向“充电”位置时，市电经变压器B2降压。D5、D6全波整流、R11限流后对电瓶充电，同时LED2（绿色）亮，指示充电状态。
元件选择和制作
本电路中元器件均为常用元器件，按图1中所示数值选用即可。B1用收音机输出变压器，应选用铁心大，线径粗的那一类，把原来接喇叭的这一组线圈接在L2位置，BG3、BG4分别用两只9013和9012并联组成， BG5、BG6均由四只3DD15并联组成，BG5、BG6的散热器面积不应小于600cm2，B2逆变变压器可选用成品。整机用印刷线路板可自行设计制作，电瓶选用容量大于150Ah的电瓶。
本逆变器的调试只需调W，使逆变电压频率为50Hz即可。
本篇文章主要介绍了一种简易的自制逆变器，对其电路图、工作原理、元件的选择和制作都进行了讲解。希望大家在阅读过本篇文章之后能够试着自己动手进行设计制作，丰富设计制作经验。
